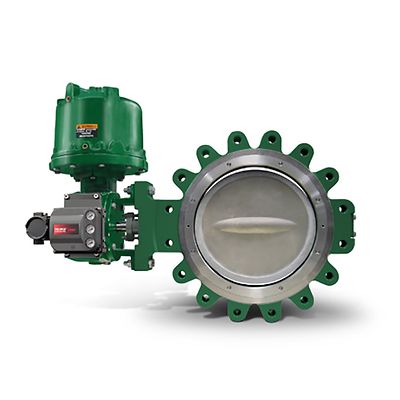

Fisher-P-1061

Fisher™ 1061 공압 피스톤 회전식 액추에이터

영업부에 문의

선정 제품 설명

Fisher 1061 액추에이터는 Fisher Vee-Ball™ 밸브, 편심 디스크 밸브 및 버터플라이 밸브 같은 스플라인 샤프트 회전식 제어 밸브를 작동하는 데 사용됩니다. 이 액추에이터의 액추에이터/밸브 바디 연결부는 다이렉트(push-down-to-close) 작동 또는 리버스(push-down-to-open) 작동으로 설정할 수 있습니다. 또한 1061 액추에이터는 온/오프 서비스를 위한 2개 위치 제어 신호 또는 스로틀링 서비스를 위한 밸브 포지셔너와 함께 사용할 수 있습니다.

사양

작동
복동, 1/4회전, 회전식
인증
PED, CUTR, ATEX
제어 유형
온/오프, 스로틀링
전력원
공압
밸브 유형
볼 밸브, 버터플라이 밸브, 편심 플러그 밸브, 삼중 오프셋 밸브
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무소에 문의하십시오.

문서 및 도면

특징

  • 액추에이터는 다이렉트(push-down-to-close) 또는 리버스(push-down-to-open) 구조로 사용할 수 있으며, 4개의 액추에이터/밸브 바디 설치 위치 중 어느 곳에나 설치할 수 있습니다.
  • 스플라인 및 클램프 레버와의 단일점 연결은 동작 손실을 최소화하고 제어의 정확도를 향상시킵니다.
  • 유사한 액추에이터와 비교하여 전체 크기가 최대 30% 작아졌습니다.
  • 견고한 구조는 안정성, 내부식성을 제공하며, 액추에이터에 과압이 가해질 때 변형을 방지합니다.
  • 액추에이터/밸브 바디 연결부는 완전히 밀폐되었으나 밸브 패킹 조정부는 부품을 제거하지 않고도 접근할 수 있습니다.
  • 가시성이 높은 운행 표시기 덕분에 밸브 위치를 쉽게 확인할 수 있습니다.
