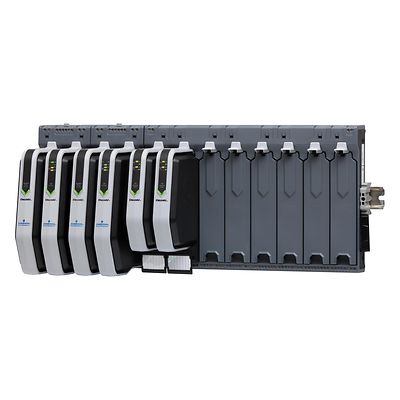

DeltaV-P-SE4017P1

DeltaV™ S 시리즈 FOUNDATION™ Fieldbus I/O

문의하기

선정 제품 설명

FOUNDATION™ fieldbus I/O는 현장 기기와 디지털 방식으로 통신하고 입출력 용량을 증가하며 기존 I/O 서브시스템 대비 공정 관련 정보에 대한 액세스 가능성을 향상해주는 모듈형 서브시스템입니다. 또한, 제어 전략에 영향을 주고 기기 오작동과 관련하여 작업자에게 경고를 제공하는 기기 진단 기능을 향상합니다. 효율적이고 경제적인 보안 프로세스 제어 시스템이 필요한 경우 DeltaV™ FOUNDATION fieldbus I/O가 정답입니다.

사양

세그먼트 수(포트)
2
필드 장치 수
포트당 16개(기기 전력 소비량 및 IS 요구 사항에 따라 다름)
Ff 기능 블록 수
카드당 96개(64 fieldbus 및 32 표준 DeltaV)
차단
각 채널은 서로 그리고 시스템에서 차단되며 공장에서 1500VDC까지 테스트되었습니다.
공칭 신호 범위
Fieldbus FOUNDATION IEC 61158-2
카드당 LocalBus 전류(12VDC 공칭)
200mA 일반, 채널당 300mA
표준
IEC 61158 데이터 링크 레이어
공기 중 오염 물질
ISA-S71.04-1985 공기 중 오염 물질 클래스 G3 절연보호코팅
작동 온도
-40~70°C(-40~158°F)
보관 온도
-40~85°C(-40~185°F)
상대 습도
5~95%, 비응축
충격
11ms 동안 10g½-사인파
진동
5~13.2Hz에서 1mm peak-to-peak, 13.2~150Hz에서 0.7g

문서 및 도면

특징

  • 배선은 감소되는 반면 I/O 용량은 증가
  • FOUNDATION fieldbus I/O 기기의 추가 진단 기능을 활용하여 품질 및 처리량 향상
  • 중복 H1 카드는 향상된 가용성 제공
  • DeltaV FOUNDATION fieldbus H1 카드에서 DeltaV™ 기능 블록을 할당하여 DeltaV에서 실행할 수 있는 기능과 함께 동기화 제어 제공
