DeltaV-P-SE4017P0

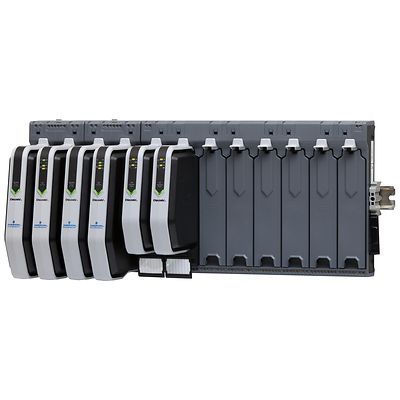

통합 전력 포함 DeltaV™ S 시리즈 H1 I/O 카드

문의하기

선정 제품 설명

통합 전력 포함 FOUNDATION Fieldbus S 시리즈 H1 I/O 카드는 Ff H1 세그먼트를 지원하고 각각은 최대 16개의 Ff 기기를 지원합니다. 각 세그먼트는 세그먼트에 구성된 각 기능 블록의 실행 순서를 제어하는 독립 스케줄러를 실행합니다. DeltaV 제어 모듈은 세그먼트에 각 블록의 실행 순서를 정의하는 기능 블록 구조를 제공하여 효율적인 루프 실행을 위해 각 루프의 순서를 편리하게 지정할 수 있습니다.

사양

세그먼트 수(포트)
2
필드 장치 수
포트당 16개(기기 전력 소비량에 따라 다름)
Ff 기능 블록 수
카드당 96개(64 fieldbus 및 32 표준 DeltaV)
세그먼트당 공급 전압
28~30VDC(단락 보호)
세그먼트당 공급 전류
400mA(단락 보호)
차단
각 포트는 서로 그리고 시스템에서 차단되며 공장에서 1500VDC까지 테스트되었습니다.
공칭 신호 범위(범위)
Fieldbus Foundation IEC 61158-2
카드당 LocalBus 전류(12VDC 공칭)
200mA 일반, 300mA 최대
열 소산
7.2 W
작동 온도
-40~70°C(-40~158°F)
보관 온도
-40~85°C(-40~185°F)
상대 습도
5~95%, 비응축
충격
11ms 동안 10g½-사인파
진동
5~13.2Hz에서 1mm peak-to-peak, 13.2~150Hz에서 0.7g

문서 및 도면

특징

  • 배선은 감소되는 반면 I/O 용량은 증가
  • FOUNDATION fieldbus I/O 기기의 추가 진단 기능을 활용하여 품질 및 처리량 향상
  • 중복 H1 카드는 향상된 가용성 제공
  • DeltaV FOUNDATION fieldbus H1 카드에서 DeltaV™ 기능 블록을 할당하여 DeltaV에서 실행할 수 있는 기능으로 동기화 제어 제공
