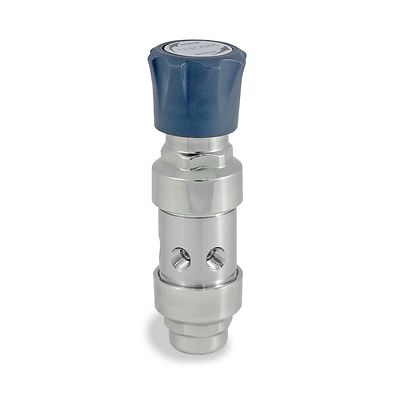

Tescom-P-SG2

TESCOM™ SG 2 시리즈 2단계 레귤레이터 산업용

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

SG2 시리즈는 4 SCFM / 112 SLPM 미만의 특수, 가연성 및 산업용 가스 유량을 위한 컴팩트, 경량, 고순도 2단계 레귤레이터입니다. 감도가 높고 매우 긴 수명의 금속 다이어프램은 가스 순도와 무결성을 보장합니다. 모델 번호가 사용자 친화적이므로 사양 선택기를 사용하여 선택형 게이지, 릴리프 및 차단 밸브, 실린더 연결부를 레귤레이터 조립품의 일부로 선택할 수 있습니다. 의학, 제약, 식품, 음료 및 기타 고순도 분야의 실험실 및 POU(Point-of-Use) 가스 시스템에 적합합니다. 이 레귤레이터는 공정 분석기 가스, 금속 제조, 특수 및 산업용 가스 실린더에도 이상적입니다.

사양

압력 레이팅
최대 주입구 압력: 4500psig/310bar
최대 배출구 압력
  15, 25, 50, 125, 250psig
  103, 172, 345, 862, 1724kPa
  1.0, 1.7, 3.4, 8.6, 17.2bar
본체 재질
스테인리스 강, 니켈 도금된 황동
시트 재질
PCTFE, 폴리이미드*
*ASTM D 6456-99 타입 II 클래스 1M에 따름(Meldin® 7021 또는 Vespel® SP-21)
다이어프램 재질
316 스테인리스 강, 네오프렌
필터 재질
10미크론 공칭 소결 청동
10미크론 공칭 소결 316 스테인리스 강
씰 소재
Teflon® 또는 Buna-N
나머지 부품
황동, 300 시리즈 스테인리스 강
운영 온도
PCTFE 시트: -40°F~140°F/-40°C~60°C
폴리이미드* 시트: -40°F~250°F/-40°C~121°C
포트 크기 및 유형
주입구 및 배출구: 1/4 NPTF
부속품: 1/4 NPTF
유량 용량
Cv = 0.06
무게
4.0lbs / 1.8kg
추가 정보
맞춤 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 카트리지 밸브 구조에 10 미크론 필터가 통합되어 레귤레이터 시트를 보호하고 서비스가 간단합니다.
  • 선택형 네오프렌 다이어프램은 정밀한 압력 제어를 위한 탁월한 감도를 제공합니다.
  • 모델 번호가 사용자 친화적이므로 사양 선택기를 사용하여 선택형 게이지, 릴리프 및 차단 밸브, 실린더 연결부를 레귤레이터 조립품의 일부로 선택할 수 있습니다.
