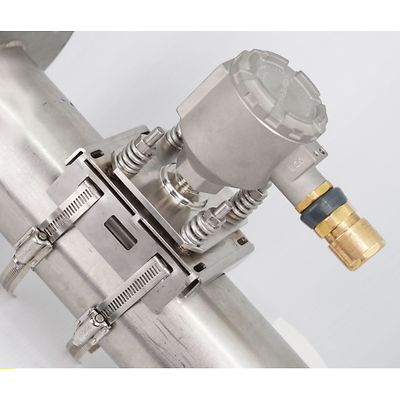

Rosemount-PDS42 Acoustic Pig Detector

Rosemount™ PDS42 어쿠스틱 PIG 감지기

견적 요청
전문가와 상담하기

선정 제품 설명

파이프를 통과할 때 PIG에서 발생하는 소음을 감지하는 Rosemount PDS42 어쿠스틱 PIG 검출기로 실시간으로 PIG 통과 신호를 받을 수 있습니다. DCS에 직접 원격 표시를 제공하는 내장형 디지털 신호 처리로 인해 소프트웨어가 필요하지 않습니다. 이 모니터를 통해 운영자는 파이프라인 내부의 정확한 PIG 위치를 알 수 있으며 파이프라인 세척 작업 중 잔해 제거를 식별할 수 있습니다. 이 정보는 파이프가 깨끗해지면 파이프라인 유지보수를 최적화하고 효율적인 작동을 보장할 때까지 추가 주기가 필요한지 여부를 결정하는 데 매우 중요합니다. 비삽입, 컴팩트, 방폭 및 고온 등급으로 설계된 Rosemount PDS42는 거의 모든 위치에 설치할 수 있습니다.

사양

인증/승인
Ex d (방염/방폭) 및 Ex i (본질 안전)
IP rating: IP66, IP68, 인클로저 유형 4X
출력
  • "PIG 접근" 메시지
  • "PIG 통과" 메시지
  • 파편 표시
  • PIG 수
    • 반복성
    1%보다 우수함(*참조 테스트 조건에서), 이는 센서 신호가 1% 미만의 편차로 동일한 값을 반복하여 읽게 됨을 의미합니다.
    민감도
    최소 0.05 m/s (PIG 소재에 따라 다름)
  • 스틸 PIG: 최소 0.05 m/s
  • 폴리머 PIG: > 0.5m/s
    • 측정 유형
    모두
    유체 상태
    액체, 가스, 다상 유량
    운영 온도
    파이프 표면에서 -40°F(-40°C)~554°F(290°C)
    통신 프로토콜
    Modbus RTU(RS485)
    전원 공급
    24VDC/ 100~240VAC
    무게
    ~3kg
    규격
    78mm(OD)(3.07인치) x 158mm(6.22인치)

    특징

    • DCS에 직접 연결되어 소프트웨어 없이 실시간 PIG 통과 정보를 제공합니다.
    • 컴팩트하고 방폭 설계로 현장에서의 간편한 배치를 촉진
    • 고온 성능으로 고온 애플리케이션에서 안전하게 작동할 수 있습니다.
    • 파이프라인 세척 작업을 실행할 때 파편 제거를 식별합니다. 이를 통해 작업자는 잔여물이 더 남아 있는지, 깨끗한 파이프에 도달할 때까지 다른 PIG를 실행해야 하는지를 알려줍니다.
    • 모든 유형의 유체에서 모든 유형의 PIG 감지

    문서 및 도면
