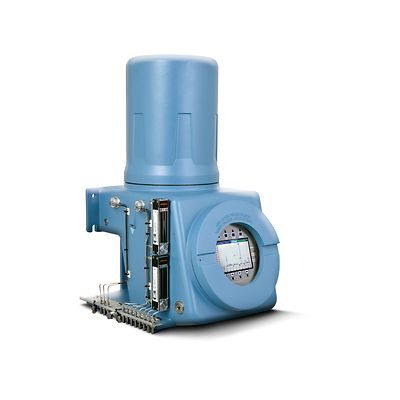

Rosemount-P-770XA Gas Chromatograph

Rosemount™ 770XA 가스 크로마토그래프

견적 요청
자세히 알아보기
소프트웨어 다운로드

선정 제품 설명

Rosemount 770XA 천연가스 크로마토그래프는 필드 마운트 가스 크로마토그래프(GC)에서 사용 가능한 천연가스에 대한 가장 정확한 분석을 제공합니다. 700XA는 주변 온도가 -20°C~60°C/-4°F~140°F인 GC에서 분석 기능을 향상시키고 사용 편의성을 극대화하며 분석 옵션 범위를 넓히는 설계가 특징입니다. 이러한 개선된 기능들이 강화된 700XA는 탄화수소 이슬점 및 최대 임계 온도를 사용하는 C9+ 및 황화수소(H2S)를 사용하는 C6+ 등의 고급 분석이 필요한 천연가스 상거래용 및 어플리케이션에 적합합니다.

사양

입력
아날로그 입력: 과도 보호로 필터링되는 2개 표준 격리 입력부, 4–20mA(사용자 확장 가능, 할당 가능)
디지털 입력: 5개 입력부, 사용자 할당 가능, 선택적으로 격리, 0.5A에서 정격 30VDC
출력
아날로그 출력: 6개의 자체 전력 격리 출력부(4~20mA)
디지털 출력: 사용자가 할당 가능한 5개의 출력부, C 형태 및 전기 기계적으로 격리, 24VDC
포트
직렬 통신 포트: 3개의 종단 블록, RS-232, RS-422 또는 RS-485 및 RS-232 D-서브(9핀) Modbus/PC 연결 1개로 구성 가능
전원 공급
표준: 24VDC(21~30VDC) •옵션: 90~264VAC, 47~63Hz
인증/승인
CSA 인증: 미국용: 등급 I, Zone 1, AEx d IIC, 인클로저 유형 4 • 등급 I, Division 1, Groups B, C, D, IP66
캐나다용: 등급 I, Zone 1, Ex d IIC, 인클로저 유형 4 • 등급 I, Division 1, Groups B, C, D, IP66
ATEX/IECEx. Ex II 2G Ex d IIC Gb T6 (Ta = –20°C~60°C)
규격
벽면 설치형: 711mm H x 445mm W x 498mm D(28 H x 17.5" W x 19.6" D)
파이프 설치형: 711mm H x 445mm W x 671mm D(28" H x 17.5" W x 26.4" D)
스탠딩형: 1532mm H x 445mm W x 612mm D(60.3" H x 17.5" W x 24.1" D)"
마운팅
스탠딩형(표준), 벽면 또는 파이프 설치형(옵션)
무게
50kg(110lbs.)

특징

  • 최고의 C6+ 가열 값/BTU 반복성 사용 가능
  • 온도 제어 환경에서 ±/-0.01%(±/-0.1BTU/1000BTU)
  • 3분 주기의 무제어 환경(-20°~60°C/-4°~140°F)조건에서 ±/0.02%(±/-0.2BTU/1000BTU)
  • 업계 최고의 C9+ 반복성 사용 가능
  • 제어 환경 조건에서 가열 값의 ±0.0125%(±0.125BTU/1000BTU)
  • 5분 주기의 무제어 환경(-20°~60°C/-4°~140°F)조건에서 가열 값의 ±/0.025%(±/-0.25BTU/1000BTU)
  • 퍼센트에서 추적 수준(trace-level) 구성 요소, 2ppm에 이르기까지 넓은 영역에 적용 가능합니다.
  • 넓은 온도 영역에서 우수한 성능을 보장합니다.
  • -40°C~60°C(-40°F~140°F)
