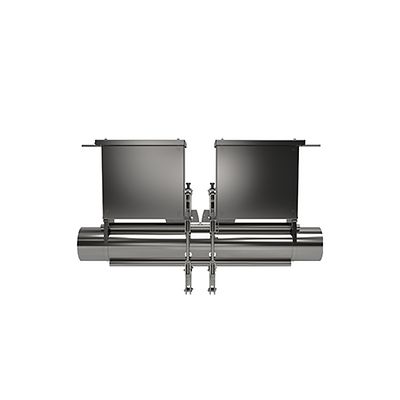

Flexim-FLUXUS Flow Meter for LNG and Cryogenic Fluids

Flexim FLUXUS LNG 및 극저온유체용 유량계

전문가와 상담하기
자세히 알아보기

선정 제품 설명

Flexim FLUXUS Cryo 비침습식 초음파 유량계는 측정 가능 범위가 넓어서 가동이 시작되거나 멈출 때의 매우 낮은 유속뿐만 아니라 적재/하역 프로세스의 최대 유속을 측정하기에 적합합니다. 최저 -200°C(-328°F)까지의 LNG 및 기타 극저온 응용 분야에 적용 가능: 피크 쉐이빙 플랜트의 3인치 배관부터 대형 선박에서 저장 탱크로의 이송을 위한 36인치 배관까지, 본 비침습식 초음파 유량계는 신뢰성 높고 고장 없이 극저온 유체의 유량 측정이 필요한 모든 경우에 이상적인 솔루션을 제공합니다.

사양

측정 채널
1개(옵션 2개)
측정값
체적 유량, 질량 유량, 유속
공정 유체
극저온 유체(LNG, 액체 에탄, 액체 공기, 질소, 산소 등)
범위
유속 범위: 0.03ft/s ~ 82ft/s
정확도
판독값의 ±1%, ±0.01m/s
재현성
판독값의 ±0.15%, ±0.01m/s
프로세스 온도
유체 온도: -310°F ~ +170°F
운영 온도
트랜스미터: 40°F ~ +140°F
배관 사이즈
70mm ~ 1,000mm
인증/승인
트랜스미터: IP66, 트랜스듀서: 최대 IP68
사용 가능한 위험 지역 분류(옵션)
FM Class I, Div. 1 / 2; ATEX / IECEx Zone 1 / 2;
통신 프로토콜
HART, Modbus RTU/TCP, RS485, Profibus PA, Foundation Fieldbus
통신용 USB 및 이더넷 인터페이스 사용 가능
입력
선택한 트랜스미터 기준: 최대 4개의 입력(온도 Pt100/Pt1000), 전류, 전압, 바이너리
출력
선택한 트랜스미터 기준: 최대 4개의 출력: (Active/Passive) 전류, 전압, 주파수, 바이너리

특징

  • 높은 신뢰성:
    Maintenance-free 가동부 또는 진동 부품 없음.
    듀얼 빔 측정.
  • 작동 안전성: 개스킷, 누출 포인트 없음.
  • 경제적: 배관 수정 필요 없음.
    리프팅 기어가 필요 없는 1인 설치.
    압력 손실 없음 - 플래싱 가능성 없음.
  • 개조 응용 분야에서의 이점:
    배관 작업 필요 없음.
    리프팅 기어가 필요하지 않음 - 파이프 크기와 무관.
    FLUXUS Cryo는 제한된 공간(예: FLNG 로딩 암)에서 장착할 수 있습니다.
    배관이 냉각되지 않은 상태인 경우 수 시간 이내에 설치가 가능합니다.
    측정 시스템은 단열재로 보호되어 있습니다.
  • 신규 플랜트 활용 이점:
    우수한 경제성 - 표준 배관만 설계하면 됨 - FLUXUS Cryo 적합.
    설계 변경 시점이 문제가 되지 않습니다! 하나의 장비 타입으로 다양한 배관 사이즈에 적용 가능합니다.
    압력 손실이 없으므로 에너지 손실이 없습니다.
    플래싱 위험이 없습니다.
    특히 큰 직경의 경우 CAPEX가 크게 감소합니다.
    Flexim의 글로벌 설치 및 지원.
