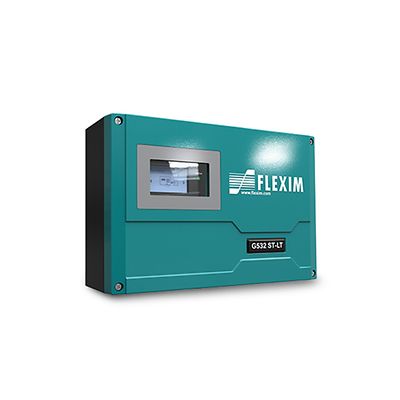

Flexim-FLUXUS G532 ST-LT For Steam Applications

Flexim FLUXUS G532 ST-LT(스팀용)

전문가와 상담하기
자세히 알아보기

선정 제품 설명

Flexim FLUXUS G532 ST-LT는 최대 180°C(356°F)까지의 포화 증기 유량 측정용으로 특별히 제작된 솔루션으로, 비침습 방식으로 배관 외부에서 스팀의 체적 및 질량 유량을 측정합니다. 총 운영 비용을 고려할 때 사용자에게는 비침습 방식은 매우 중요한 이점이 됩니다. 배관의 절단 또는 용접 작업 없이 간단히 설치가 가능합니다. 가동 중단을 요하지 않음 - 생산 손실 없이 현재 생산 중에 시스템을 적용할 수 있습니다. 전송 시간차 원리로 0.01m/s(0.03ft/s)까지 측정할 수 있으므로 인위적으로 유속을 높이기 위해 파이프 직경을 줄일 필요가 없습니다. 따라서 압력 손실이 없어 에너지 손실이 발생하지 않습니다.

사양

유체 타입
포화 및 과열 증기
정확도
측정 시스템의 측정 오차(체적 순시 유량): ±0.3% of reading ±0.005m/s(±0.02ft/s)
측정 포인트의 측정 오차(체적 순시 유량):: ±1~3% of reading ±0.005m/s(±0.02ft/s)
재현성
0.15% of reading ±0.005m/s(±0.02ft/s)
측정 채널
1개
범위
유속 범위: 0.01~60m/s(0.03~197ft/s), 배관 사이즈와 센서에 따라 다름
인증/승인
Ordloc(FM)
공급 전원
  • 90~250VAC/50~60Hz
  • 11~32VDC
    • 배관 사이즈
    23~400mm(0.91~15.7인치)
    압력 범위
    3~10barg(44~145psig)
    온도 범위(유체)
    135~180°C(275...356°F)
    출력
    NAMUR NE43
    펄스/주파수/바이너리에 따른 4~20mA 액티브/패시브
    입력
    온도
    통신 프로토콜
  • Modbus RTU
  • BACnet MS/TP
  • HART®
  • Modbus TCP
  • M-Bus
  • BACnet IP
  • USB
  • LAN
    • 시스템 구성 및 설치
    자세한 내용은 기술 사양을 다운로드하여 참조하십시오

    특징

    • 비침습식 스팀 측정: 최대 180°C(356°F).
    • 공정 중단 없이 설치, 시운전 및 유지보수가 가능합니다.
    • 언제든지 설치 - 계획된 가동중단 및 업그레이드를 기다릴 필요가 없습니다.
    • 매우 높은 측정 역학 - 배관 사이즈를 줄일 필요가 없습니다.
    • 유량 범위 한계 없음 - 0.01~60m/s(0.03~197ft/s).
    • 압력 손실 없음 - 에너지 손실이 발생하지 않습니다.
    • 양방향 측정.
    • 측정된 온도를 온라인으로 input하여 포화 증기 곡선을 이용해서 통해 질량 유량을 측정합니다.
    • AMV(고급 미터 진단 기능).
