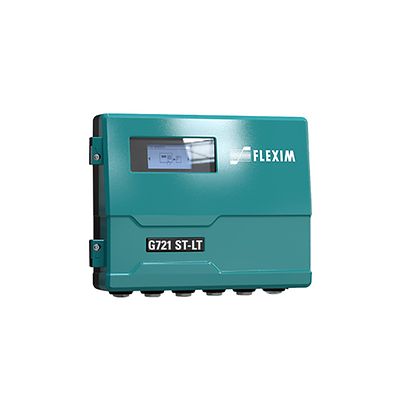

Flexim-FLUXUS G721 ST-LT Non-Intrusive Steam Flow Measurement

Flexim FLUXUS G721 ST-LT 비침습식 스팀 유량 측정

선정 제품 설명

Flexim FLUXUS G721 ST-LT는 비침습식 고성능 초음파 클램프온 유량계로 최대 180°C(356°F)까지의 스팀의 유량을 측정할 수 있습니다. 최대 2개의 측정 채널을 통해 까다로운 유량 조건에서도 최적의 측정 기록을 제공합니다. 옵션으로 제공되는 스테인리스 스틸 하우징과 FM Class I Division 2 인증은 극한 환경에서의 사용을 가능하게 하며, 신호 입력 및 출력에 대한 유연한 구성 옵션은 다양한 응용 분야에서의 사용을 지원합니다. 사용자에게는 측정 지점 운영의 총 비용을 고려할 떄 중요한 이점이 됩니다. 전송 시간차 원리로 0.01m/s(0.03ft/s)까지 측정할 수 있으므로 인위적으로 유속을 높이기 위해 파이프 직경을 줄일 필요가 없습니다.

유체 타입
포화 및 과열 증기
정확도
측정 시스템의 측정 오차(체적 순시 유량): ±0.3% of reading ±0.005m/s(±0.02ft/s)
측정 포인트의 측정 오차(체적 순시 유량): ±1~3% of reading ±0.005m/s(±0.02ft/s)
재현성
0.15% of reading ±0.005m/s(±0.02ft/s)
측정 채널
최대 2개
범위
유속 범위: 배관 사이즈 및 트랜스듀서에 따라 다름
인증/승인
FM Class I /Div 2
ATEX/IECEx Zone 2
PESO
KOSHA
공급 전원
100~230VAC
24VDC
12VDC
배관 사이즈
23~1000mm(0.9~39.4인치)
압력 범위
3~10barg(44~145psig)
온도 범위(유체)
+135~+180°C(+275~+356°F)
출력
4~20mA 액티브/패시브
4~20mA HART 액티브/패시브
펄스/주파수/바이너리
전압
입력
온도
4~20mA 액티브/패시브
바이너리
전압
통신 프로토콜
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation Fieldbus
시스템 구성 및 설치
자세한 내용은 기술 사양을 다운로드하여 확인하시기 바랍니다

특징

  • SCA - 까다로운 측정 포인트에 적용할 수 있는 동기화 채널 평균화 기능.
  • FM Class I Division 2 및 IECEx/ATEX Zone 2 인증 트랜스미터.
  • 스테인리스스틸 하우징 사용 가능.
  • 비침습식 측정 원리.
  • 공정 중단 없이 설치, 시운전 및 유지보수가 가능합니다.
  • 매우 높은 측정 역학 - 배관 사이즈를 줄일 필요가 없습니다.
  • 유량 범위 한계 없음 - 0.01~60m/s(0.03~197ft/s).
  • 압력 손실 없음 - 에너지 손실이 발생하지 않습니다.
  • 양방향 측정.
  • 포화 증기 곡선과 온라인으로 입력된 온도 측정값을 통해 통합 질량 유량을 측정합니다.
  • AMV(고급 미터 진단 기능).
