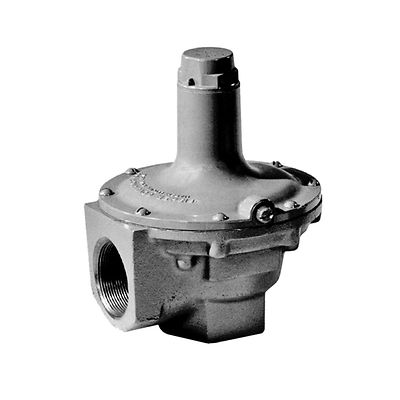

Fisher-P-289

Fisher™ 289 시리즈 릴리프 밸브 또는 배압 레귤레이터

문의하기
주문 상태 확인
도면 보기
애니메이션 보기

선정 제품 설명

Fisher 289 시리즈 릴리프 밸브는 과압으로부터 시스템을 보호하기 위한 다운스트림 압력 레귤레이터로 사용되는 스프링 장착 쓰로틀링 릴리프 밸브입니다. 부드러운 쓰로틀링 동작으로 릴리프 작업 도중 시스템에서 압력 서지가 최소화됩니다. 289 시리즈 릴리프 밸브는 대형 다이어프램 영역에서 제공되는 향상된 민감도 덕분에 저압 설정에 이상적입니다. 289 시리즈 릴리프 밸브는 압력 제어용으로 설계되었으며 ASME 안전 릴리프 밸브가 아닙니다.

CAD 도면 및 모델: 여기를 클릭

특징

  • 쓰로틀링 타입 릴리프
  • 고유량
  • 소형 사이즈
  • 단순성 및 신뢰성
  • 컴팩트 디자인

사양

본체 크기 및 종단 연결 스타일
타입 289A 및 289U: 1/4 NPT
타입 289H: 1, 2 NPT
타입 289HH: 1 NPT
타입 289L: 3/4, 1 NPT
타입 289U: 1/4 NPT
최대 허용 가능 릴리프(유입) 압력
100psig/6.9bar
릴리프 설정 압력 범위(5가지 모델)
5"wc~50psig/25mbar~3.5bar
압력 등록
내부
온도 기능
니트릴(NBR) 및 네오프렌(CR) 엘라스토머: -20~150°F/-29~66°C 탄화플루오르(FKM): 20~300°F/-7~149°C 289H 및 289HH만 함께 사용 가능
대략적 중량
타입 289A 및 289U: 0.75파운드/0.3kg
타입 289H: 1 NPT - 4파운드/2kg, 2 NPT - 15파운드/7kg
타입 289HH: 4파운드/2kg
타입 289L: 15파운드/7kg
289H: 릴리프 조정 범위
0.5~2.25psig/34~155mbar
289H: 최대 릴리프(유입) 압력
25psig/1.7bar
