Fisher-P-8590

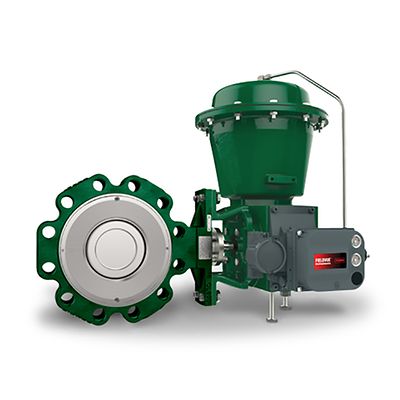

Fisher™ 8590 고성능 버터플라이 밸브

영업부에 문의
자세히 알아보기

선정 제품 설명

Fisher 8590 고성능 버터플라이 밸브는 확실한 셧오프 상태를 유지하며 광범위한 압력 및 온도 조건에 사용될 수 있습니다. 8590 밸브는 러그형 바디 디자인에 사용할 수 있습니다. 스플라인 샤프트는 다양한 스프링 및 다이어프램 또는 공압식 피스톤 액추에이터를 결합하고 사각 또는 키 방식 샤프트는 다양한 핸드레버, 핸드휠 또는 공압식 피스톤 다이어프램 액추에이터를 결합할 수 있습니다.

사양

인증
SIL 지원, PED, CRN, 탈루성 배출, NACE, ATEX, CUTR, 화재 안전
중요 서비스
일반 서비스
유량 특성
선형
재질
탄소 스틸, 스테인리스, 합급
작동 온도
표준 온도, 고온
전력원
전기, 유압식, 공압식, 레버, 기어, 전자식 유압
압력 등급
ASME
공정 연결 유형
플랜지형, 싱글 플랜지형, 더블 플랜지형, 러그형
시트/씰 유형
금속, 소프트
셧오프 등급
클래스 IV (FCI 70-2), 클래스 VI (FCI 70-2)
표준
B16.34
스템
실시간 로드, 조정 가능 패킹
밸브 크기
NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12, NPS 14, NPS 16, NPS 18, NPS 20, NPS 24
밸브 크기 표준
NPS
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.

문서 및 도면

특징

  • 이 밸브는 스플라인, 사각 또는 키 방식 샤프트 연결을 옵션을 통해 액추에이터 요구사항을 충족합니다.
  • 압력 보조 씰 디자인은 확실한 셧오프를 제공하며, ASME B16.34 셧오프 요구에 부합하면서도 더 작고 저렴한 액추에이터를 사용할 수 있도록 합니다.
  • ENVIRO-SEAL™ 패킹 시스템 옵션은 매끄러운 샤프트 표면과 라이브 로딩으로 향상된 씰링, 가이드 및 로딩 힘을 전달합니다.
  • 트림과 볼팅 재료는 부식성 액체와 가스가 관련된 환경에 적용할 수 있습니다.
  • 밸브 바디는 라인 플랜지 볼트에 셀프 센터링을 하여 빠르고 정확하게 파이프 라인에 밸브 중심을 맞추게 됩니다.
  • 씰 리테이너 나사는 씰링 기능을 방해하지 않도록 배치되어 있습니다.
  • 밸브를 열고 닫는 데 필요한 토크가 차압이 적용되는 방향에 관계없이 동일합니다.
