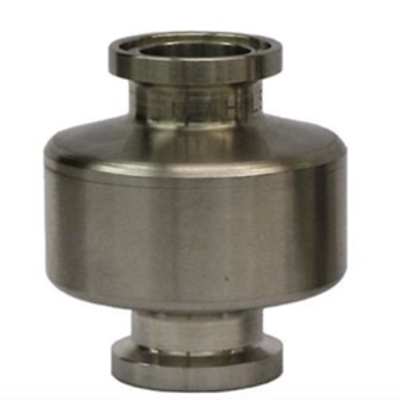

Yarway CT100 및 CT150 청정 스팀 온도조절식 스팀 트랩

선정 제품 설명

Yarway CT100 및 CT150 스팀 트랩은 깨끗한 스팀 드립 및 트레이서 응축수 배수용으로 설계되었습니다. 이 스팀 트랩은 전체 316L 스테인리스 강 구성 요소로 구성되어 있으며, 습식 본체 표면은 20μin. Ra 이상으로 마감 처리되어 있습니다. 배관 시스템에 수직으로 설치하면 자체 배수됩니다.

특징

  • 스테인리스 강 본체 – 모든 모델의 본체 재질이 유형 316L 스테인리스 강입니다.
  • 셀프 센터링 밸브 - 누출을 완전히 차단합니다. 액추에이터와 밸브를 충돌판에 조립하면 밸브가 오리피스 중심에 자체 정렬됩니다. 내구성 있는 밸브와 시트를 제공합니다.
  • 온도 민감 액추에이터 - 최대의 부식, 열 및 유압 충격 내성을 갖춘 용접식 액추에이터로서 가동부가 1개뿐입니다.
  • 열 및 유압 충격 내성 – 충돌 플레이트와 용접 구조로 액추에이터의 손상을 방지할 수 있습니다.
  • 밸브 및 시트 – 스테인리스 강 밸브와 시트로 방수 씰을 구현했습니다.
  • 최고의 공기 처리 용량 – 빠른 시동 및 작동.
  • 빠른 반응 – 응축수 하중 또는 온도 변화에 신속하게 대응합니다.
최고 운영 온도:
338°F(170°C)
최대 운영 압력:
100psig(6.9bar)
구성 재질
스테인리스 강
옵션:
SLR 오리피스
최대 운영 압력:
150psig(10.3bar)
구성 재질
316L 스테인리스 강
옵션:
밸브가 유형 CT150인지 확인
