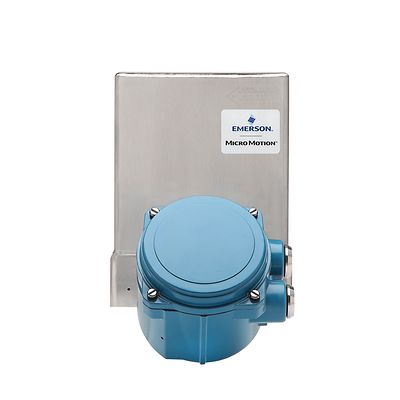

Micro Motion-K-FT_HPC015P-4200

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015P and 4200 Transmitter

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

사양

Micro Motion HPC015P 코리올리스 미터, 1/8INCH(DN3), 스테인리스 강, 15,375psi(1060bar) 최대 운영 압력
유동 속도
최대 504kg/시간(1110lb/hr)
액체 질량 유량 정확도
유량의 최대 ± 0.1%
액체 질량 유량 반복성
유량의 최대 ± 0.05%
기체 질량 유량 정확도
유량의 ±0.5%
기체 질량 유량 반복성
유량의 ±0.25%
액체 밀도 정확도
표준 조건에서 최대 ±0.001g/cc
유체 온도 범위
-46c ~ 200C(-50 - 392F)
압력 범위
0-15,374psi(0-1,060bar)
Micro Motion 4200 2선식 트랜스미터
로컬 디스플레이

• 백라이트 설정 옵션이 있는 그래픽 디스플레이
• 4버튼 정전식 터치 컨트롤
• 영어, 독일어, 프랑스어, 스페인어, 포르투갈어, 러시아어, 중국어 및 일본어 지원.
전력

• 2선식 루프 구동 트랜스미터
• 최소 17.75V 리프트 오프 전압.
입력/출력 신호

• 최대 2개의 출력 채널
• 채널 A는 루프 구동 4-20mA/HART
• 채널 B는 4-20mA, 주파수 출력 또는 Discrete 출력에 대해 외부 전원 구성 가능(라이선스 가능한 옵션)
WirelessHART

• THUM 어댑터와 함께 사용 가능한 WirelessHART
설치 옵션

• 필드 장착
• Micro Motion ELITE(CMFS), CMF200-CMF350, F-시리즈, H-시리즈, R-시리즈 및 T-시리즈 센서에 통합 장착
• 마운팅 브라켓이 있는 원격 장착 9선식
애플리케이션 유형

• Smart Meter Verification
• 농도 측정
• API 참조
위험 요소 승인

• Class I, Div. 1
• Class I, Div. 2
• Zone 1
• Zone 2
• 본질안전형
• 내압방폭

특징

Micro Motion HPC015P 코리올리스 미터, 1/8INCH(DN3), 스테인리스 강, 15,375psi(1060bar) 최대 운영 압력
  • 고압 어플리케이션에서 우수한 성능 실현
  • 하나의 장치를 사용해 신뢰성, 반복성 있는 질량 유량, 체적 유량, 밀도, 농도 및 온도 측정
  • 운영 압력 최대 15,374psig(0-1,060bar)에서 최고의 실제 코리올리스 성능 확보
  • 마모되거나 교체할 가동부가 없어 유지보수가 최소화되므로 장기간 신뢰성 유지
  • 지능형 계기 검증 을 사용해 미터를 계속 사용하면서도 시스템 무결성을 점검해 업타임 극대화
  • 2-wire, 직접 연결(트랜스미터 불필요), 스테인리스 강 및 5700 트랜스미터를 이용 가능하여 어떠한 설치 요구사항도 수용
  • 화학 물질 분사 및 수소 디스펜서의 운영 비용을 획기적으로 줄입니다.
Micro Motion 4200 2선식 트랜스미터
  • 액체 및 슬러리의 경우에 최고 +/-0.10%의 질량 유량 정확도 및 +/0.0005g/cc의 밀도 정확도 또는 기체의 경우 +/-0.25%의 질량 유량 정확도를 가진 다양한 코리올리스 질량 유량 센서와 사용 가능
  • 통합된 실시간 시계 타임스탬프는 공정데이터, 경보, 지능형 미터 검증 리포트 및 감사 로그를 처리합니다. 탑재된 데이터 히스토리안으로 완전한 감사 추적을 제공하여 공정 문제를 파악할 수 있습니다.
  • 8개 언어를 지원하며 전면 커버를 분리하지 않고 통합 소프트웨어를 사용하여 회전할 수 있는 그래픽 디스플레이로, 열작업 허가 제한으로 인한 다운타임을 최소화합니다.
  • 최소의 투입으로 기존의 2선식 유량 계기 교체가 가능하며 추가 동력이나 케이블 배선 비용이 필요없습니다.
  • 전력이 중앙 집중화되지 않게 플랜트를 쉽게 확장
  • 지능형 미터 검증으로 코리올리스 미터를 신속하고 완벽하게 평가하여 유량계가 침식, 부식 또는 유랑계 교정에 영향을 미치는 다른 요소의 영향을 받았는지 여부를 판단합니다. 지능형 미터 검증 기본 버전이 표준으로 포함됩니다.
  • IEC 61508에 따라 SIL2 단일 사용 및 SIL3 다중 사용 안전 애플리케이션용으로 인증
  • 정확하고 반복 가능한 직접 질량 측정 방식으로 공정 제어를 개선하면서 필요한 측정 장치 수 감소
  • Wireless THUM™ 옵션을 통해 설치 및 운영 유연성 극대화

문서 및 도면

도면 요청
Micro Motion HPC015P 코리올리스 미터, 1/8INCH(DN3), 스테인리스 강, 15,375psi(1060bar) 최대 운영 압력
Micro Motion 4200 2선식 트랜스미터
