  • Rosemount™ R305 일체형 매니폴드
Rosemount-R305 Integral Manifold

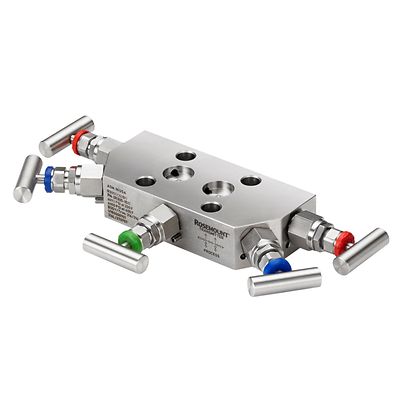

Rosemount™ R305 일체형 매니폴드

구성
견적 요청
자세히 알아보기
작업 공간에 추가

선정 제품 설명

Rosemount R305 일체형 매니폴드는 특허받은 Rosemount Coplanar™ 트랜스미터에 직접 조립하여 플랜지가 필요 없습니다. Rosemount R305 및 R306 매니폴드에만 제공되는 Pressure-Lock™ 밸브는 간소화된 작동, 향상된 신뢰성 및 강화된 작동자 안전을 제공합니다. 이 최고의 경량 매니폴드는 2, 3 및 5-밸브 구성으로 제공되어 측정 무결성을 보장하기 위해 계기 분리 및 배기 제어를 허용합니다.

제품

Search
제품 검색결과 7건 중 1-7
3051 Coplanar Pressure Transmitter
R305 Integral Manifold
구성
작업 공간에 추가
4088 MultiVariable Transmitter
R305 Integral Manifold
구성
작업 공간에 추가
3051S Coplanar Pressure Transmitter
R305 Integral Manifold
구성
작업 공간에 추가
3051S Wireless MultiVariable Transmitter
R305 Integral Manifold
구성
작업 공간에 추가
2051 Coplanar Pressure Transmitter
R305 Integral Manifold
구성
작업 공간에 추가
3051S MultiVariable Transmitter
R305 Integral Manifold
구성
작업 공간에 추가
3051SAM Scalable ERS Measurement Transmitter
R305 Integral Manifold
구성
작업 공간에 추가

사양

최대 작동 압력
6250 psi(431bar)
최대 작동 온도
399°C(750°F)
매니폴드 재질
316 SST/316L SST
패킹 재질
PTFE, Graphite-based
공정 연결
1/2" -14 NPT female
방향: 트랜스미터와 평행, 트랜스미터와 90°
인증/승인
특별 서비스용 세정, 부식성(sour) 가스(NACE MR 0175/ISO 15156, MR0103 충족), 모든 인증 목록은 전체 사양 참조
보증
최대 5년 제한 보증

특징

  • 2부분으로 나눠진 스템(stem) 디자인의 독점적인 Pressure-Lock™ 밸브 기술로 향상된 신뢰성, 강화된 작동자 안전 및 간소화된 작동을 제공
  • Rosemount Coplanar 트랜스미터 인터페이스에 직접 장착하도록 설계되어 전반적인 시스템 중량을 줄이면서 플랜지 필요성 제거
  • 기존 트랜스미터보다 플랜지 및 매니폴드 인터페이스에 대해 잠재 누수 지점이 50% 더 적습니다.
  • 다변수, 절대압, 게이지압 및 차압 트랜스미터를 위한 2, 3 및 5- 밸브 구성 지원
  • 플러깅 저항에 대한 대형 내부 공정 보어
  • female NPT 공정 연결부
  • Rosemount 압력 트랜스미터에 맞추어 공장 조립 시 누출 점검 및 압력 테스트를 마친 싱글 포인트 솔루션 제공

문서 및 도면
