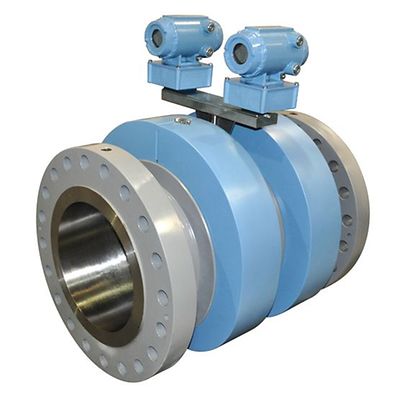

Rosemount-USM341612 Gas Ultrasonic Flow Meter-12 Inch

Rosemount™ USM341612 Senior Sonic 가스 초음파 유량계 - 4+2 경로 - 진단 + 점검 USM - 12인치

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

선정 제품 설명

유량계는 현장에서 입증된 Rosemount 4경로 코달, 영국 가스 설계 유량계(OIML R137 1 및 2 정확도 등급 0.5)의 전력과 성능을 이차 반사 점검 유량계와 하나의 본체로 결합하여 뛰어난 상거래용 정확도와 신뢰성을 제공합니다.

사양

정확도
4경로 유량계: 전체 교정 범위에 걸쳐 상대적인 판독의 ±0.05%
2경로 유량계: 교정으로 판독의 ±0.2%(교정 없이 실제 부피의 ±1.5%)
반복성
4경로 유량계: 5~100ft/s(1.5~30.5m/s)에 대해 판독의 ±0.05%
2경로 유량계: 5~100ft/s(1.5~30.5m/s)에 대해 판독의 ±0.1%
속도
일부 크기에서 38m/s(125fps)를 초과하는 초과 범위 성능으로 최대 30m/s(100fps)까지 등급이 매겨짐
작동 온도 범위
T-21 트랜스듀서: -20~100°C(-4~212°F)
T-22 트랜스듀서: -50~100°C(-58~212°F)
운영 압력 범위
T-21/T-22 트랜듀서: 689~27,579kPag(100~4,000psig)
T-21/T-22 트랜듀서: 345kPag(50psig) Qmax 감소로 최소 작동 압력 이용 가능(제품 데이터시트 참조)
자료
탄소강 및 스테인리스 강

특징

  • 높은 민감도의 수직 진단 경로를 통해 실시간으로 파이프 하단을 따라 액체/이물질까지 감지
  • 간섭 및 소음을 방지하는 특허 트랜듀서 동기화로 신속한 유량 교란 감지
  • 일체로 작동하는 코달 및 반사 경로로 일반 모드 오류 방지
  • 벽 빌드업, 액체, 막힘 및 가스 품질 편차에 대한 공정 경보로 측정 불확실성 감소
  • 와류, 직교류, 비대칭 및 난류를 나타내는 유량 프로파일 3D 보기로 신속한 문제 해결
  • AGA 8 압축 가능성 및 AGA 10 음속의 자동 계산으로 수작업 오류 감소
  • 최대 6개의 주파수 또는 디지털 출력의 새 4유형 CPU 모듈로 I/O 증가
  • 최대 6개의 주파수 또는 디지털 출력의 새 4유형 CPU 모듈로 I/O 증가
