AVENTICS-P580AELM1010A00

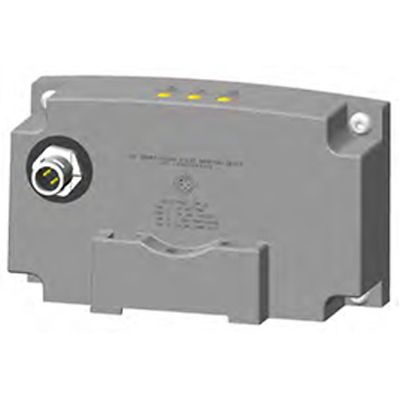

AVENTICS™ P580AELM1010A00

작업 공간에 추가
문의하기
전문가와 상담하기
제품 개요

선정 제품 설명

580 ELECTRONICS CHARM IO-LINK CLASS A 4 PIN NO OPTION

사양

Version
Bus coupler
Fieldbus protocol
IO-Link
Note
Power supply plug M12x1, 4-pin
Min. ambient temperature
-10 °C
Max. ambient temperature
50 °C
Number of solenoid coils max.
32
Max. number of valve positions
32
Operational voltage electronics
24 V DC
Electronics voltage tolerance
-10% / +10%
Power consumption electronics
0.04 A
Operating voltage, actuators
24 V DC
Total current for actuators
4 A
Protection class
IP65
Diagnosis
Short circuit
Signal connection
M12x1
Signal connection
5-pin
Signal connection
A-coded
Weight
0.298 kg
Housing material
Die-cast aluminum

특징

  • 컴팩트한 크기와 유연성으로 더 많은 밸브를 단일 캐비닛에 배치하거나 더 작은 인클로저를 사용하여 동일한 수의 밸브를 수용할 수 있음
  • 내장형 LED 디스플레이에 간편한 시운전 및 설정을 위한 구성과 시스템 진단 데이터가 표시됨
  • 내부 배선이 없어 조립이 간편해짐
  • 전원 커넥터를 통해 입력 및 통신을 활성 상태로 유지한 채로 출력 전원을 제거할 수 있음
  • 580 CHARM 노드를 통해 전자 마샬링 플랫폼을 갖춘 에머슨 DeltaV™ 분산 제어 시스템(DCS)에 직접 공압 매니폴드 연결
  • 지원 프로토콜에는 EtherCAT®, EtherNet/IP™, EtherNet/IP™ DLR, PROFIBUS™ DP, CANopen®, DeviceNet™, IO-Link®* 및 PROFINET™이 있습니다
