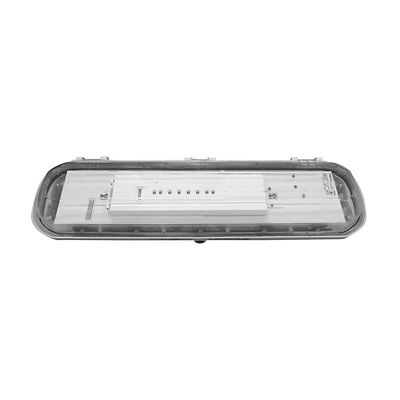

Appleton-P-FNES-LED

Appleton™ ATX™ FNES LED 시리즈 자급식 비상 조명 시스템

선정 제품 설명

ATX™ FNES Series LED Luminaires provide emergency lighting and/or visual indication of access and exit routes during an evacuation. They are designed for use in hazardous areas designated as Zone 2 – 21 and 22. The FNES Series can be equipped with a variety of labels to indicate exit routes. These units are entirely self-contained, and include a built in automatic self-test system.

특징

  • 일반적인 활용 분야는 정유 공장, 석유 화학 공장, 펄프 및 제지 공장, 사일로 등입니다.
  • 유지 관리 불필요
  • 모든 자세에서 작동이 가능합니다.
  • 비상 모드에서 1시간 지속
  • 충전 표시등 - 녹색 LED(수명 10년 이상)
  • 자동 자가 테스트 시스템(SATI) 내장 및 LED가 나타내는 테스트 기억 기능. 이 장치는 마이크로 프로세서와 내부 시계를 사용하여 자동 테스트를 수행합니다. Legrand(카탈로그 번호 03901) 또는 URA(카탈로그 번호 095448 및 095450) 제조업체의 원격 제어 장치를 사용하여 주 전원을 끄지 않고도 원격으로 제어하고 점검할 수 있습니다. 안전 구역 또는 방염 상자 내부에 설치된 원격 제어 장치를 사용하면 모든 장치(최대 300개)를 수동으로 점등하여 작동 상태를 육안으로 확인할 수 있습니다.
  • 대피로 조명은 55루멘이며, 0.50W의 전력을 소비합니다. 공간 조명은 540루멘이며, 0.95W를 소비합니다.
  • 주소 지정 가능 버전은 추가적인 제어 라인이 없이 작동합니다. 장치와 제어 시스템 간의 통신은 기존의 전기 배선을 활용하는 주전원 신호를 통해 실현됩니다.
  • 주소 지정 가능 버전의 표준 제어 시스템 용량은 최대 200개의 비상 조명 장치에 대한 한 개의 제어 시스템입니다.
  • 앨런 키(크기 10) 또는 6mm 일자 드라이버를 사용하여 열고 닫습니다.
  • 2 x 5 x 2.5mm²(0.003 x 0.008 x 0.004인치²) 터미널을 통해 플러그인 터미널 블록에 연결합니다. 1개의 케이블 글랜드(직경 6.5 - 14.5mm(0.26 - 0.57인치))와 1개의 블랭킹 플러그 및 2개의 고정 너트가 제공되는 2개의 M20 클리어런스 홀
ATEX/IECEx 인증 및 준수
존 2 - 21 및 22; II 2 D 및 II 3 GD; IP66/67 - IK10
주변 온도
-20°C ~ +55°C(-4°F ~ +131°F)
전기
전원 공급 230Vac, 50Hz
배터리 팩
대피로 조명: 2.4V - 1.5Ah(2셀 - Nicd). 공간 조명: 7.2V - 2.2Ah(6셀 - NiMh) - 방염
표준 재료 및 마감 처리
바디는 유리섬유 강화 폴리에스테르, 엘라스토머 개스킷 및 폴리카보네이트 확산 렌즈로 만들어집니다. 폴리아미드 케이블 글랜드와 블랭킹 플러그 및 니켈 도금 황동 고정 너트가 있습니다. 고정 브래킷은 아연 도금 강판, 회색 도장된 알루미늄 또는 316 스테인리스 강입니다.
테스트
주간 테스트: 램프 점검 소요 시간은 6초입니다. 분기별 테스트: 1시간 동안 비상 작동 및 램프 점검
