AVENTICS-51900001

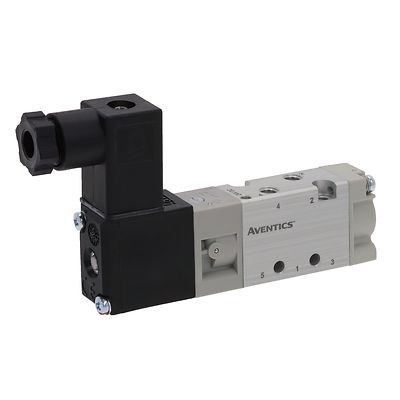

AVENTICS™ 5/2-directional valve, Series 519 51900001

선정 제품 설명

AVENTICS 519 시리즈는 공압 실린더 구동에 이상적인 공압 작동식 미니 스풀 밸브 제품군 입니다. 이 밸브는 자동차, 케이스 포장, 패키징 및 타이어 제조 분야에 적합합니다.

Activation
Electrically
Nominal flow Qn
175 l/min
Switching principle
5/2
Compressed air connection output
M5
Working pressure min.
1.5 bar
Working pressure max
8 bar
DC operating voltage
24 V
Manual override
without detent
Electrical connection type
Plug
Electrical connection size
EN 175301-803, form C
Actuating control
Single Solenoid
Sealing principle
Soft Seal
Pilot
Internal
Pilot valve width
15 mm
Valve type
Spool valve
Connection type
Pipe connection
Return
Air return with differential piston
Control pressure min.
1.5 bar
Control pressure max.
8 bar
Min. ambient temperature
5 °C
Max. ambient temperature
50 °C
Medium
Compressed air
Max. particle size
5 µm
Oil content of compressed air min.
0 mg/m³
Oil content of compressed air max.
5 mg/m³

특징

  • 견고한 폴리아미드 또는 가벼운 합금 구성
  • 매니폴드 응용 분야를 위한 결합형 서브 베이스 장착
  • M5 탭 본체
  • 윤활 또는 비윤활 공기 처리
