AVENTICS-R452000629

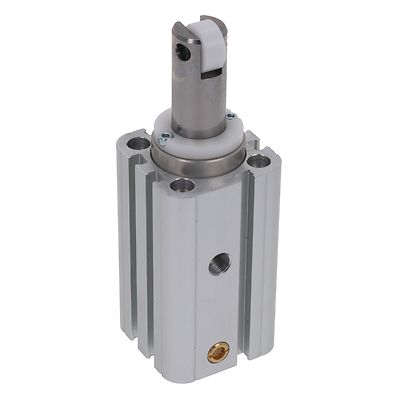

AVENTICS™ Compact cylinder, Series CCI-SC R452000629

선정 제품 설명

CCI-SA-032-15-ST-RO

Standards
Based on ISO 21287
Piston Ø
32 mm
Stroke
15 mm
Ports
G 1/8
Functional principle
Single-acting, extended without pressure
Cushioning
Elastic cushioning
Magnetic piston
Piston with magnet
Cylinder special features
Roller version, non-rotating
Pressure for determining piston forces
6,3 bar
Retracting piston force
309 N
Extracting piston force
507 N
Min. ambient temperature
-20 °C
Max. ambient temperature
80 °C
Working pressure min.
2 bar
Working pressure max
10 bar
Spring force max.
35 N
Max. permissible radial bearing load
2670 N
Max. permissible radial bearing load F during switching operation
420 N
Medium
Compressed air
Min. medium temperature
-20 °C
Max. medium temperature
80 °C
Max. particle size
50 µm
Oil content of compressed air max.
5 mg/m³
Piston rod
Stainless Steel
Material, front cover
Aluminum

특징

  • 견고한 구조: 컨베이어 벨트 및 기타 특수 기계에서 최대 90kg의 포장 적재량을 안전하게 멈추기 위한 충격과 레이디얼 하중에 대한 높은 저항성
  • 어플리케이션 안전성: 비상 또는 압력 문제 발생 시 대량의 물건을 안전하게 멈출 수 있는 스프링이 있는 단일 작동 및 이중 작동 실린더
  • 쉬운 장착: ISO 21287과 호환되는 표준 마운팅 구멍 치수
  • 소음 감소: 스트로크 끝의 탄성 완충 장치 및 단일 작동 실린더에 장착된 공기 배기 소음기
  • 다양한 로드 디자인 옵션: 어플리케이션 요건을 충족하는 트러니언, 회전 방지 트러니언, 롤러
  • 설치 유연성: 표준 M3x8 나사 2개를 사용하여 트러니언 로드와 롤러를 운반된 하중에 맞게 90° 방향으로 쉽게 정렬할 수 있음
