AVENTICS-R481608171

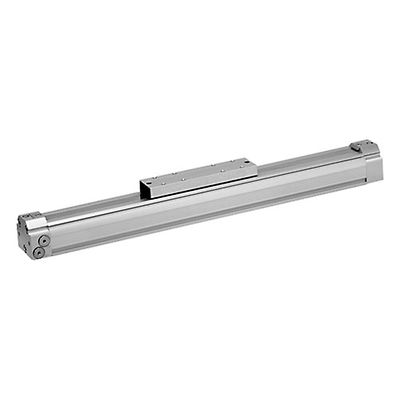

AVENTICS™ Rodless cylinders, Series RTC-BV R481608171

선정 제품 설명

RTC-DA-032-0100-BV-MBM00S00BCP000P0P0

Piston Ø
32 mm
Stroke
100 mm
Ports
G 1/8
Functional principle
double-acting
Magnetic piston
with magnetic piston
Guide
integrated guide
Version rodless cylinder
Basic Version
Piston force
507 N
Pressure for determining piston forces
6,3 bar
Cushioning length
20 mm
Cushioning energy
7 J
Cushioning
Pneumatically
Cushioning
adjustable
Speed max.
0.8 m/s
Stroke max.
9900 mm
Working pressure min.
2 bar
Working pressure max
8 bar
Min. ambient temperature
-25 °C
Max. ambient temperature
60 °C
Medium
Compressed air
Oil content of compressed air min.
0 mg/m³
Oil content of compressed air max.
1 mg/m³
Max. particle size
5 µm
Weight 0 mm stroke
1.39 kg
Weight +10 mm stroke
0.031 kg

특징

  • 더 무거운 부하와 토크를 처리할 수 있는 타원형 피스톤, 매우 소형 디자인
  • 많은 변형 모델과 옵션의 통합적인 범위로 응용 분야에 맞춘 개별적인 환경설정을 가능합니다.
  • 한 장의 슬라이드와 피스톤이 안정성을 높입니다
  • 특별한 내부 밀봉 스트립과 그리스로 최소한의 누수와 넓은 속도 범위가 가능합니다

문서 및 도면
