  • AVENTICS™ Compact cylinder, Series CCI R481636829
AVENTICS-R481636829

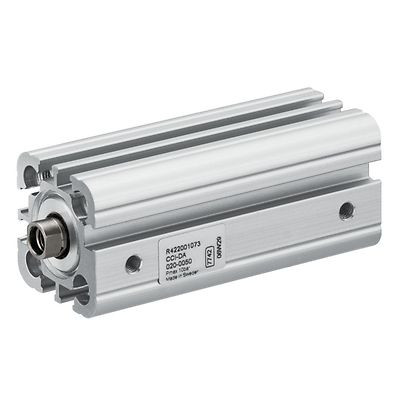

AVENTICS™ Compact cylinder, Series CCI R481636829

작업 공간에 추가
전문가와 상담하기
데이터시트 보기
제품 개요

선정 제품 설명

CCI-DA-125-0010-02-000-000-1-2-000-000-1-00-000

사양

Standards
Based on ISO 21287
Piston Ø
125 mm
Stroke
10 mm
Ports
G 1/4
Functional principle
Double-acting
Cushioning
Elastic cushioning
Magnetic piston
Piston with magnet
Environmental requirements
Industry standard, ATEX optional
Piston rod thread - type
Internal thread
Piston rod thread
M16
Piston rod
single
Scraper
Standard Industry Scraper
Pressure for determining piston forces
6,3 bar
Retracting piston force
7422 N
Extracting piston force
7731 N
Min. ambient temperature
-20 °C
Max. ambient temperature
80 °C
Min. working pressure
1 bar
Max. working pressure
10 bar
Impact energy
3.3 J
Weight 0 mm stroke
3.458 kg
Weight +10 mm stroke
0.173 kg
Stroke max.
500 mm
Medium
Compressed air
Min. medium temperature
-20 °C

특징

  • 실린더 하우징은 전면 및 후면 커버에 압입된 연속 알루미늄 프로필로 구성되었습니다.
  • 청소가 쉬운 디자인으로 먼지가 쌓이는 것을 방지
  • 길이 공차가 낮음 - 표준 ISO 프로파일 실린더보다 최대 60% 짧으므로 시리즈 CCI(ISO 21287)는 콤팩트한 기계 설계에 이상적임
  • 전체 실린더 길이를 따라 간단하게 센서 조립
  • 추가 구성 가능 - 특별 스트로크, 중공 피스톤 로드, 내열성 버전 또는 피스톤 로드 연장과 같은 기능 선택이 가능하며 문서 및 CAD 파일을 포함합니다.
  • 직경 16mm~100mm의 피스톤 사용 가능
