AVENTICS-R501A2B40MA00F1

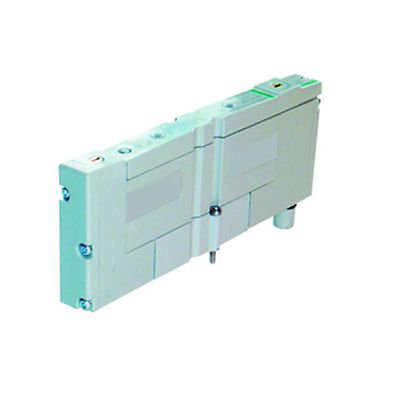

AVENTICS™ 5/2-directional valve, Series 501 R501A2B40MA00F1

선정 제품 설명

DISTRIBUTOR 501 TIGHT JOINTS 5/2 FLOP

Activation
Electrically
Valve function
NC/NO
Actuating control
Double Solenoid
Manual override
without detent
Pilot
External
Nominal flow Qn
405 l/min
Working pressure min.
2 bar
Working pressure max
8 bar
Operational↩voltage
24 V DC
Voltage tolerance DC
-15% / +10%
Protection class with connection
IP65
Reverse polarity protection
Protected against polarity reversal
Sealing principle
soft seal
Power consumption DC
0.68 W
Duty cycle
100 %
Typ. switch-on time
11 ms
Typ. switch-off time
11 ms
Min. ambient temperature
-10 °C
Max. ambient temperature
50 °C
Weight
0.93 kg
Housing material
Die cast zinc

특징

  • 모듈식 설계로 간편한 구성 및 수정 가능
  • 서브 베이스 장착 밸브는 패널 내 밸브 파일럿 응용 분야에 적합
  • 높은 유량, 컴팩트한 크기 및 선택적 마운팅 플레이트로 캐비닛 공간의 효과적 사용 가능
  • 듀얼 3way 버전으로 4way 밸브 공간 내에 2, 3way 밸브 배치 가능
  • AVENTICS G3 및 580 전자 필드버스 플랫폼과 호환 가능
  • 580 CHARM 노드는 전자 마샬링이 있는 DeltaV™ 분산 제어 시스템과 호환 가능
