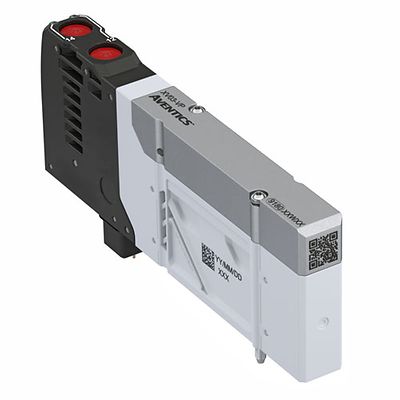

  • AVENTICS™ 5/3-directional valve, Series XV03 R572A2B60MA00F1
AVENTICS-R572A2B60MA00F1

AVENTICS™ 5/3-directional valve, Series XV03 R572A2B60MA00F1

작업 공간에 추가
사용자 설명서 보기
CAD 보기
데이터시트 보기
제품 개요

선정 제품 설명

AVENTICS XV03 시리즈는 컴팩트한 핸들링 시스템 및 복잡한 자동화 솔루션에 대해 신뢰할 수 있는 기반을 제공합니다. 다양한 XV-Compact는 광범위한 밸브 기능 및 부속품 포트폴리오뿐만 아니라 공장 자동화의 일반 수요와 기타 부문의 관련 전기 연결도 제공합니다. D-SUB 및 터미널 스트립 UPT에서 IO-링크 및 시리즈 XVES의 다중 Fieldbus 프로토콜까지의 간편한 도입으로 분산 제어를 위한 모든 요구 사항을 사용할 수 있습니다. 고유의 온라인 구성기를 사용하면 베이스 플레이트의 구성과 부속품을 포함하여 전체 밸브 시스템을 조립하여 쉽게 정의할 수 있습니다.

사양

Activation
Electrically operated
Switching principle
5/3, closed center
Actuating control
Double Solenoid
Manual override
without detent
Pilot
External
Nominal flow Qn
280 l/min
Min. working pressure
-0.95 bar
Max. working pressure
8 bar
Operational↩voltage
24 V DC
Voltage tolerance DC
-10 % / +10 %
Protection class with connection
IP65
Power consumption DC
0.55 W
Duty cycle
100 %
Typ. switch-on time
15 ms
Min. ambient temperature
-10 °C
Max. ambient temperature
50 °C
Weight
0.061 kg
Housing material
Polyamide fiber-glass reinforced

특징

  • 크기에 최적화된 유량
  • 온라인 구성기를 통한 쉽고 유연한 사용자 지정 구성
  • 터미널 스트립, 멀티폴 또는 Fieldbus 연결을 통한 광범위한 연결성
  • 측면, 하단 및 상단과 같은 다중 공압 연결 방향
  • 에너지 소비량 낮음
  • 차단, 공급 모듈, 속도 모듈 및 레귤레이터와 같은 광범위한 부속품
  • 웹 서버 및 진단
  • 지역 요구를 지원하는 글로벌 가용성 및 범용 나사산
  • 튼튼한 알루미늄 베이스 플레이트 및 캐비닛 조립용 준비
