DeltaV-P-SS4303T03

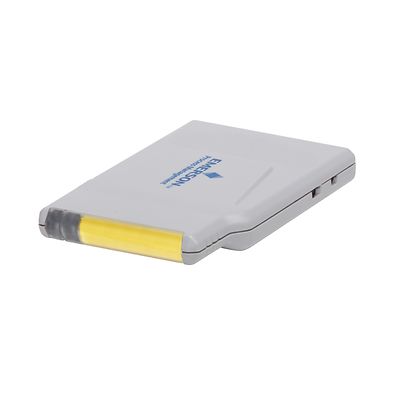

DeltaV™ LS RTD CHARM

선정 제품 설명

RTD 입력을 위한 LS(Logic Solver) RTD CHARM(Characterization Module).

센서 유형
RTD 입력 - 전체 데이터 시트 참고
센서 구성
2 wire, 3 wire 또는 4 wire
전체 확장 신호 범위
전체 데이터 시트 참고
정확도
전체 데이터 시트 참고
반복성
범위의 0.05%
해상도
24비트 A/D 컨버터 / 센서 유형에 따라 다름
교정
필요하지 않음
센서 여자 전류
2-wire식 및 4-wire식 구성의 경우 0.5mA, 3-wire식 구성의 경우 0.25mA
절연
각 센서는 갈바닉 절연되고 공장에서 1000VDC까지 테스트됨
개방 센서 감지
CHARM 전력 요구 사항
최대 18mA / 24VDC
CHARM 열 소산
0.30W
DC/50/60Hz 공통 모드 거부
90dB

문서 및 도면

특징

  • 제어실 캐비닛에 영향을 주지 않고 마샬링을 제거하며 플랜트 내 어느 곳에나 I/O를 추가할 수 있습니다.
  • 마샬링 캐비닛이나 교차 배선이 없고, 배선 수가 줄며, 작업량이 크게 감소하고, 잠재적인 접촉 고장 지점이 감소합니다.
  • 마샬링 캐비닛이나 교차 배선이 없고, 배선 수가 줄며, 작업량이 크게 감소하고, 잠재적인 접촉 고장 지점이 감소합니다.
