  • Fisher™ 타입 63EG 릴리프 밸브 또는 배압 레귤레이터

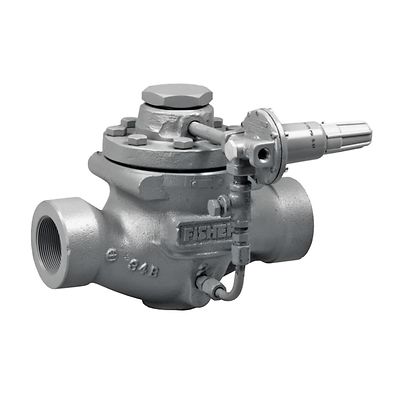

Fisher-P-63EG

Fisher™ 타입 63EG 릴리프 밸브 또는 배압 레귤레이터

문의하기
주문 상태 확인
도면 보기

선정 제품 설명

Fisher 타입 63EG 파일럿 작동 압력 릴리프 밸브는 액체와 가스 서비스 모두에 사용할 수 있습니다. 타입 63EG는 스로틀 배압 또는 우회 어플리케이션에도 적합합니다. 두 구조의 주 밸브에서는 빠른 유지보수를 위해 신속 교환 트림 패키지를 사용합니다. 원격 모니터링의 경우 위치 모니터 브래킷(PMB)을 사용하여 타입 63EG에서 4300 시리즈 무선 위치 모니터를 이동 표시기에 마운트할 수 있습니다.

CAD 도면 및 모델: 여기를 클릭하십시오.

특징

  • 조용하게 작동—Whisper Trim™ 케이지 옵션을 사용하면 속도가 빠른 가스의 소음을 10데시벨까지 줄일 수 있습니다. Whisper Trim 장착 레귤레이터는 릴리프 밸브 출구에서 가스 음속이 종종 발생하는 고압 어플리케이션용으로 특별히 엔지니어링됩니다.
  • 정확한 차단—예리한 메탈 플러그와 소프트 시트에서 완벽한 유로 차단을 제공합니다.
  • 편리한 인라인 유지보수—상단 투입 설계로 편리하게 유지보수할 수 있습니다. 파이프라인에서 바디를 제거할 필요 없이 손질 부품을 검사, 청소 및 교체할 수 있습니다.
  • 적은 축적—6358 시리즈 릴리프 밸브 파일럿은 과압으로부터 시스템을 보호하는 데 필요한 축적을 줄입니다.
  • 완벽하게 사용 가능한 용량—Fisher 브랜드 제품은 연구소 시험을 통과하여 100%의 유량 용량을 신뢰성 있게 사용할 수 있습니다.
  • 이동 표시 장치—서비스 검사 및 시스템 문제 해결을 단순화합니다.
  • 안정된 시동—파일럿의 중공 밸브 스템(valve stem)에서는 일반 시스템 시동 시 주 밸브가 이탈되는 주 밸브 플러그 위에 신속하게 압력 표시를 제공합니다.

사양

본체 크기 및 종단 연결 스타일
본체 크기: NPS 1, 2, 3, 4, 6, 8 x 6, 12 x 6 / DN 25, 50, 80, 100, 150, 200 x 150, 300 x 150
종단 연결: NPT, CL150 RF, CL300 RF, CL600 RF, CL125FF, CL250RF, BWE, SWE 또는 PN 16/24/40
최대 릴리프(입구) 압력
타입 63EG: 400psig / 27,6bar
타입 1098-63EGR: 82psig / 5,7bar
릴리프 설정 압력 범위
타입 63EG: 10 ~ 400psig / 0,69 ~ 27,6bar(9개의 범위)
타입 1098-63EGR: 3 ~ 65psig / 0,21 ~ 4,5bar(3개의 범위)
온도 특성
니트릴(NBR): -20°~180°F/-29°~82°C
탄화플루오르(FKM): 0°~300°F/-18°~149°C
에틸렌프로필렌(EPDM): -20°~275°F/-29°~135°C
