  • Fisher™ CSB400 시리즈 감압 레귤레이터

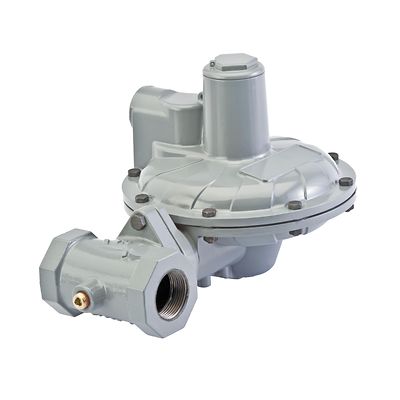

Fisher-P-CSB400

Fisher™ CSB400 시리즈 감압 레귤레이터

문의하기
주문 상태 확인
도면 보기
애니메이션 보기

선정 제품 설명

Fisher CSB400 시리즈 직동식 스프링 장착 레귤레이터는 상업용 및 조명 상업 설치를 위한 강압 시스템을 제공합니다. 이러한 유연성은 다양한 바디 크기, 종단 연결, 배출구 압력 설정뿐만 아니라 내부, 외부 또는 이중 압력 등록을 통해 제공됩니다. 어플리케이션 유연성뿐만 아니라 CSB400은 다양한 과압 보호 옵션을 제공하여 어플리케이션 요구 사항을 충족할 수 있도록 해줍니다.

CAD 도면 및 모델: 여기를 클릭

특징

  • 통합형 True-Monitor
  • 긴급 차단
  • 연성 주철 및 WCC 강철 바디 이용 가능
  • 다양한 바디 크기 및 종단 연결
  • 압력 조절 및 오리피스 제거를 위한 특수 도구 필요 없음

사양

이용 가능한 구성
독립형 레귤레이터, 비릴리프, 토큰 릴리프, 이중 압력 등록, 내부 또는 외부 압력 등록, 통합형 True-Monitor, VSX4 긴급 차단 모듈
본체 크기 및 종단 연결 스타일
DI: 1, 1-1/4, 1-1/2, 2NPT, Rp 1, 1x1-1/4, 1-1/4, 1-1/2, 2, Rp 1x2-1/4 GAZ, NPS 1-1/2/DN40, PN16, NPS2/DN50, CL125 FF, CL150 FF, PN10/16
ST: 1, 1-1/4, 1-1/2 NPT, Rp 1, 1-1/4, 1-1/2
최대 작동 유입 압력
16bar/232psig
최대 비상 유입구 압력
20bar/290psig
배출구 압력 범위
17mbar~3.0bar/6.8인치 w.c.~43.5psig
최대 비상 출구 압력(케이싱)
4.0bar/58psig
내부 부품 손상을 방지하는 최대 배출구 압력
0.35bar/5.0psig(배출구 압력 설정 초과)
최대 작동 배출구 압력
3.0bar/43.5psig
압력 등록
내부 또는 외부
온도 기능
PED 표준 준수: -20~60°C/-4~140°F
비 PED: -30~66°C/-20~150°F
대략적 중량
쓰레드 바디:
타입 CSB400: 4kg/9파운드
타입 CSB403: 9kg/20파운드
타입 CSB404: 5kg/11파운드
플랜지형 바디: 4kg/9파운드~나열된 중량 추가
타입 TM600 True-Monitor™ 사양
압력 제어: 27-517mbar/11"wc-7.5psi
CSB403에서 최대 작동 배출구 압력 타입 TM600:517mbar/7.5psi
배기:1/4 NPT
외부 감지:1/4 NPT
케이스 재질:AL
압력 등록: 외부
타입 VSX4 Slam-Shut 모듈 사양
OPSO:43-3400mbar/0.62-49.3psi
UPSO:10-1500mbar/0.15-21.8psig
배기:1/4 NPT
외부 감지:1/4 NPT
케이스 재질: AL
압력 등록:내부 또는 외부
