  • Keystone 모델 ParaSeal 버터플라이 밸브
Keystone-P-P000166

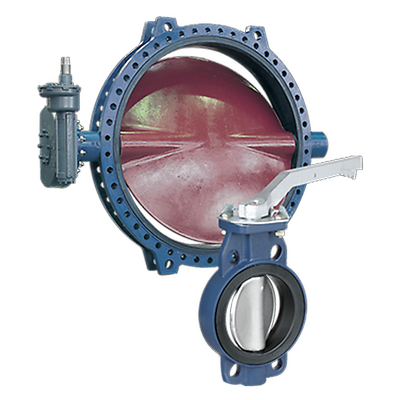

Keystone 모델 ParaSeal 버터플라이 밸브

영업부에 문의

선정 제품 설명

ParaSeal 제품은 고압 및 고속 응용 분야에서 사용할 수 있게 설계된 입증된 디스크, 샤프트 및 시트 배열이 특징입니다.

특징

  • 웨이퍼, 러그 및 이중 플랜지형에서 사용 가능
  • 일체형 본체 디자인 액세서리. ISO 5752 시리즈 20 (DIN 3202 K1)
  • 극한 진공 조건에 적합, 최대 25bar)의 완벽한 유로 차단 기능
  • 시트를 현장에서 교체할 수 있으며, 바디와 샤프트를 미디어와 격리
  • EOL(End-of-Line) 서비스와 완전한 정격 압력 차단을 위한 베드 홈 시트 구조
  • Bördel 및 슬립온 플랜지에 적합
  • 플랜지 실링을 위한 시트 페이스의 성형식 O 링. 플랜지 개스킷 불필요
  • 양면이 볼록한 형태의 디스크를 채택하여 흐름 용량 개선
  • 박판, 사각 또는 키형 디스크/샤프트 연결
  • 건조식 샤프트 설계
  • 마찰을 최소화하는 PTFE 라인 베어링
  • 작동기 플랜지 액세서리. ISO 5211

사양

인증
DVWG, PED
종단 연결
플랜지형, 러그형, 웨이퍼
응용 분야
탈염, 배수, 냉각기, 플랜트 보조 장비, 수처리
바디 디자인
짧은 패턴
소재
EPDM 고무, 듀플렉스, 연성철, 주철, 탄소강, 부나-N, 청동, 316L 스테인리스 강, 316 스테인리스 강, 304 스테인리스 강, 알루미늄 청동
운영 온도
200°C 미만
압력 등급
ASME, PN
공정 연결 유형
125FF, 150RF, PN16, PN25, 150FF
시트/씰 유형
탄력
차단 등급
제로 누출
밸브 크기
NPS 6 / DN 150, NPS 4 / DN 100, NPS 3 / DN 80, NPS 24 / DN 600, NPS 2-1/2 / DN 65, NPS 20 / DN 500, NPS 2 / DN 50, NPS 18 / DN 450, NPS 16 / DN 400, NPS 14 / DN 350, NPS 12 / DN 300
밸브 크기 표준
NPS, DN
밸브 유형
버터플라이
매체
공기, 공기, 불활성 가스, 물
스템
O 링
