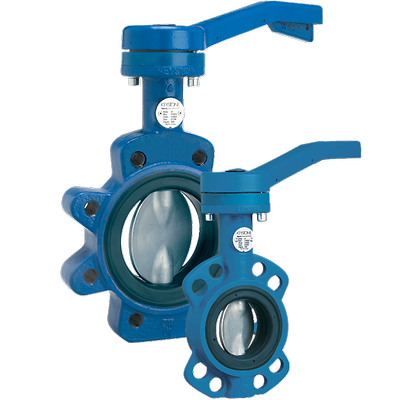

Keystone Figure 320/322 탄성 시트 버터플라이 밸브

영업부에 문의

선정 제품 설명

Figure 320은 ISO 표준 규격의 경제적인 탄성 시트 버터플라이 밸브입니다.

특징

  • 양방향 완전 정격에서 완벽한 차단.
  • 특별하게 프로파일된 1파스 박막 디스크 스템.
  • 확장된 본체 넥으로 파이프 단열이 장착된 액추에이터에 간편한 액세스 제공.
  • 시트와 디스크만 매체와 접촉하는 2가지 부품입니다.
  • ISO 3202 Part 3, K1 (ISO 5752 시리즈 20) 및 DIN EN 558-1, 시리즈 20에 따른 면간 치수.
  • F320 웨이퍼 버전은 특정 조건 하에서 EOL(End-of-Line) 서비스를 위한 4개의 플랜지 위치 결정공을 보유합니다.
  • 표준 작동:
    • DN 50-200 밸브의 핸들 (F414).
    • DN 250-300의 기어 작동장치(F455).
  • F322 러그 버전은 양방향 EOL(End-of-Line) 서비스에 적합합니다.
  • 공압식, 전기식 및 유압식 작동에 적합합니다.

사양

인증
PED
종단 연결
러그, 웨이퍼
응용 분야
공기 순환, 송풍기, 플랜트 보조 장비, 냉각기, 배수, 건조기 및 증발기, 냉각수, 증발기 및 건조기, 여과
소재
연성철
운영 온도
최대 250°F(120°C)
압력 등급
PN
공정 연결 유형
PN16
시트/씰 유형
탄력
차단 등급
제로 누출
밸브 크기
NPS 6 / DN 150, NPS 8 / DN 200, NPS 4 / DN 100, NPS 3 / DN 80, NPS 12 / DN 300, NPS 2-1/2 / DN 65, NPS 10 / DN 250
밸브 크기 표준
DN
밸브 유형
버터플라이
매체
공기, 액체, 물, 수성 글리콜
스템
O 링
