Keystone-P-P000478

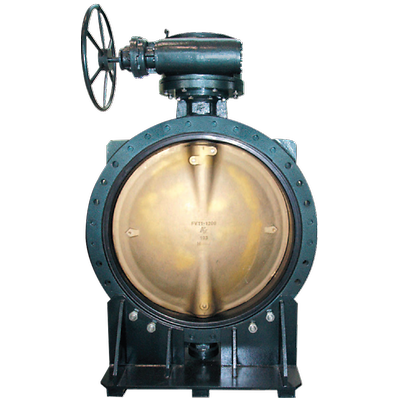

Keystone 시리즈 V11 버터플라이 밸브

선정 제품 설명

유지 보수를 시작하기 전에 이 지침을 완전히 읽고 이해해야 합니다.

특징

  • 중심 디스크는 양방향 서비스를 제공하며 대칭 모양의 높은 Kv(Cv) 값을 허용합니다.
  • 기본 씰은 디스크 허브 및 스템 상단에 의해 형성되며, 시트 접촉이 밸브의 압력 정격을 초과합니다.
  • 보조 스템 씰은 고압에 적합하며 자가 조정 가능합니다.
  • 디스크 허브 에지는 라운드형이며 수작업으로 연마되어 유량에 대한 저항 없이 완전 동심 씰링을 제공하며 시트 수명이 최대로 연장됩니다.
  • 교체 시트가 스템 및 본체 부품을 스트림으로부터 분리하고 플랜지 가스켓으로 사용됩니다.
  • 성형식 O 링 구조로 플랜지 씰을 제공하고 가스켓을 사용할 필요가 없습니다.
  • JIS F7480에 따라 지정된 이중 플랜지 본체 설계
  • 고강도 구조의 상단 부싱은 측면 추력 및 토크 하중 흡수
  • 스테인리스 강 디스크 나사로 신속하고 간편한 분해 가능
  • 완전 정격에서 모든 밸브에 대해 출고 시 테스트를 거쳐 100% 완벽한 차단을 제공
  • 다양한 주요 등급 지정 기관에서 승인을 거친 유형
인증
ABS
응용 분야
밸러스트 제어
바디 디자인
짧은 패턴
소재
탄소강, 주철
운영 온도
최대 250°F(120°C)
압력 등급
PN
시트/씰 유형
탄력
차단 등급
제로 누출
밸브 크기
NPS 10 / DN 250, NPS 8 / DN 200, NPS 6 / DN 150, NPS 24 / DN 600, NPS 18 / DN 450, NPS 16 / DN 400, NPS 14 / DN 350, NPS 12 / DN 300, NPS 20 / DN 500, NPS 4 / DN 100, NPS 2-1/2 / DN 65
밸브 크기 표준
DN
밸브 유형
버터플라이
매체
연료 오일, 액체
스템
O 링
