  • KTM 시리즈 EF1 투피스 풀 보어 볼 밸브
KTM-P-P000447

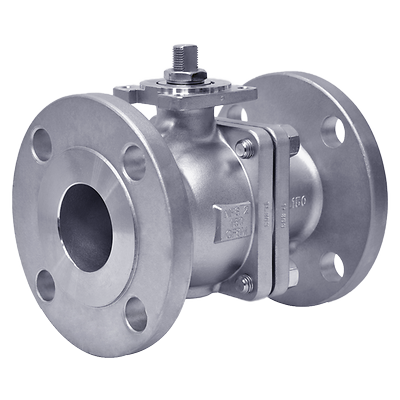

KTM 시리즈 EF1 투피스 풀 보어 볼 밸브

영업부에 문의

선정 제품 설명

화재 안전 및 탈루성 배출 규정 준수가 필수인 까다로운 공정 응용 분야를 위한 고성능 2피스 볼 밸브

특징

  • 설계에 플랜지형 연결을 포함하는 2피스 분할 바디 밸브 설계가 포함됩니다.
  • ASME B16.35 및 EN 12616-1을 완전히 준수
  • 밸브 압력 등급: ASME 클래스 150/300, DIN PN 10/16/25/40
  • 크기 범위 DN 15 ~ DN 300(NPS ½ ~ NPS 12)
  • API 607 및 ISO 10497에 따라 내화 테스트 및 인증
  • 이중 스템 씰 설계로 ISO 15848-1 클래스 BH C03 요구 사항(열 사이클을 포함하는 2500개 사이클) 준수
  • PTFE 기본 씰 및 보조 그라파이트 내화 씰을 포함하는 이중 바디 씰
  • 탄소강 또는 스테인리스 강 바디 자재
  • PAS1085 사양 클래스 D에 따른 표준 볼 밸브
  • 쉬운 작동을 위해 수 장치를 중심에 배치한 ISO 5211 / EN 15081 상단 마운팅 플레이트

사양

인증
SIL 지원, NACE, PED, CE, 화재 안전, 탈루성 배출
종단 연결
플랜지형
응용 분야
버너, 버너 관리 시스템, 대량 보관, 양조, 보일러, 송풍기, 바이오연료, 음료, 배치, 플랜트 밸런스, 아스팔트 혼합
바디 디자인
긴 패턴, 짧은 패턴, 측면 입구
소재
탄소강, 316 스테인리스 강
압력 등급
PN, ASME
공정 연결 유형
300RF, CL150RF, CL300RF, 플랜지형, PN16, PN25, 150RF, PN40
시트/씰 유형
소프트 씰, 볼
차단 등급
API 598, 제로 누출
표준
API 608, ASME B16.34
밸브 크기
NPS 3 / DN 80, NPS 2 / DN 50, NPS 12 / DN 300, NPS 1-1/2 / DN 40, NPS 10 / DN 250, NPS 1/2 / DN 15, NPS 1 / DN 25, NPS 3/4 / DN 20
밸브 크기 표준
NPS, DN
밸브 유형
부유식 볼 밸브, 볼 밸브
매체
액화 프로판 가스, 액체, LPG, 미네랄 오일, 천연 가스
