  • KTM 모델 Gratite 시트 고온
KTM-P-P000474

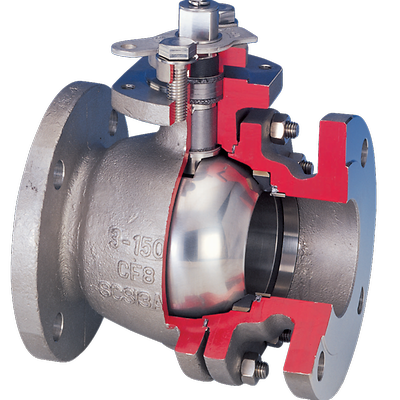

KTM 모델 Gratite 시트 고온

영업부에 문의

선정 제품 설명

KTM Gratite 시트 볼 밸브는 다양한 온도 범위에서 작동하고, 뛰어난 성능 및 안정성을 제공하므로 고압, 부식 방지 및 기타 핵심 공정 라인에 이상적입니다.

특징

  • 뛰어난 자체 윤활 및 내부식성을 갖춘 하드 그라파이트를 시트에 적용하고 쿠션 씰에 유연한 그라파이트 적용
  • 하드 그라파이트 시트 및 그라파이트 패킹을 통해 -29°C ~ 500°C의 폭넓은 작동 온도 범위 보장
  • 그라파이트는 금속 시트 밸브와 비교할 때 뛰어난 비용 효과를 제공함
  • 열 충격에 대한 높은 내성으로 도자기에서 확인되는 열 충격으로 인한 파손 방지
  • 높은 전도율에서 Gratite®로 정전기 방지 기능 제공
  • 비출 방지 스템(ASME 클래스 600 옵션)
  • 2피스 바디 구조로 유지 보수 용이
  • 화재 방지 설계 제품
  • 쉬운 작동기 마운팅
  • 두 유체 방향(ASME 클래스 600, DN50 ~ DN100은 단방향 유량임)에 사용할 수 있습니다.
  • 그라파이트로 뛰어난 밀봉 특성 제공

사양

인증
화재 안전, CE, NACE, SIL 지원, PED
종단 연결
플랜지형
응용 분야
열병합발전, 청정 증기, 정제, 반응기, HRSG, 고온, 가열 장비, 송풍기, 히터-처리기
바디 디자인
측면 엔트리, 긴 패턴
소재
316 스테인리스 강, 합금, 탄소강
압력 등급
ASME
공정 연결 유형
CL600RF, CL300RF, CL150RF, 600RF, 300RF, 150RF
시트/씰 유형
볼
차단 등급
API 598, 클래스 VI(FCI 70-2), 제로 누출
표준
ASME B16.34, API 608
밸브 크기
NPS 1 / DN 25, NPS 1/2 / DN 15, NPS 1-1/2 / DN 40, NPS 2 / DN 50, NPS 2-1/2 / DN 65, NPS 3/4 / DN 20, NPS 3 / DN 80, NPS 4 / DN 100
밸브 크기 표준
DN, NPS
밸브 유형
볼, 볼 밸브, 부유식 볼 밸브
매체
증기, 미네랄 오일, 연료 오일, 공기, 불활성 가스, 공기
