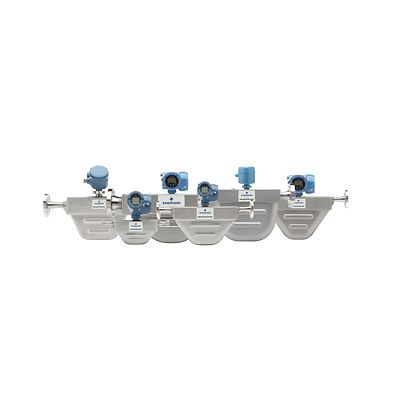

R200S 센서 및 1700 트랜스미터로 구성된 Micro Motion R-시리즈 코리올리스 미터

질량 유량 정확도(액체)

유량의 ±0.50%(표준)유량의 ±0.40%(옵션)

질량 유량 반복성(액체)

유량의 ±0.25%(표준)유량의 ±0.20%(옵션)

부피 유량 정확도(액체)

유량의 ±0.50%

부피 유량 재연성(액체)

유량의 ±0.25%

질량 유량 정확도(기체)

유량의 ±0.75%

질량 유량 재연성(기체)

유량의 ±0.50%

밀도 정확도(액체)

±0.01g/cm³(10.0kg/m³)(표준)±0.003g/cm³(3.0kg/m³)(옵션)

온도 정확도

지시값의 ±1°C ±0.5%

센서 최대 작동 압력

1,450psig(100barg)

계기 승인, 교정 및 인증

•CSA
•IECEx
•NEPSI
•ATEX

출력 변수

 •질량 유량
 •체적 유량

로컬 디스플레이

2-라인 LCD 패널 표준 사용자 인터페이스
 •로컬 작동 광 스위치 2개
 •유리 또는 플라스틱 렌즈 옵션

전원

자가 전환 AC/DC 입력, 공급 전압 자동 인식
• 85 ~ 265 VAC, 50/60 Hz, 일반적으로 6W, 최대 11W
• 18 ~ 100 VDC, 일반적으로 6W, 최대 11W
• EN 61010-1(IEC 61010-1) Amendment 2에 따른 저전압 규정(Low Voltage Directive) 2006/95/EC, 설치(과전압) 범주 II, 오염 등급 2에 부합하여 설계

입력/출력 신호

 •Active 4–20 mA 출력 1개
 •Active 주파수 출력 1개
 •주파수 출력은 Discrete 출력으로 구성 가능

HART

 •Bell 202 신호가 1차 milliamp 출력에 중첩

설치 옵션

필드 설치
 •Micro Motion F-시리즈, R-시리즈 또는 H-시리즈 센서와 일체형
 •4-와이어 또는 9-와이어 Micro Motion 코리올리스 센서와 분리 설치

애플리케이션 유형

• 연속 공정 제어
• 2상 흐름/연행 가스
• 계기 검증
• SIS 인증

위험 승인

 •Class I, Div. 1
 •Class I, Div. 2
 •1 구역
 •2 구역
