  • Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015P and 2500 Transmitter

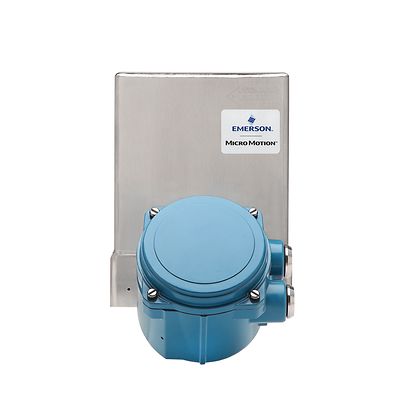

Micro Motion-K-FT_HPC015P-2500

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015P and 2500 Transmitter

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

사양

Micro Motion HPC015P 코리올리스 미터, 1/8INCH(DN3), 스테인리스 강, 15,375psi(1060bar) 최대 운영 압력
유동 속도
최대 504kg/시간(1110lb/hr)
액체 질량 유량 정확도
유량의 최대 ± 0.1%
액체 질량 유량 반복성
유량의 최대 ± 0.05%
기체 질량 유량 정확도
유량의 ±0.5%
기체 질량 유량 반복성
유량의 ±0.25%
액체 밀도 정확도
표준 조건에서 최대 ±0.001g/cc
유체 온도 범위
-46c ~ 200C(-50 - 392F)
압력 범위
0-15,374psi(0-1,060bar)
Micro Motion 2500 컴팩트 제어실용 다중 변수 유량 및 밀도 트랜스미터
출력 변수
  • 질량 및 부피 유량
  • 순수 제품 함유량 / 유량
  • 온도
  • 밀도
  • 농도
    • 로컬 디스플레이
    없음
    전력
  • 최소 19.2 ~ 28.8VDC
  • 6.3 와트
  • Meets Installation (Overvoltage) Category II, Pollution Degree 2 requirements
    • 입력/출력 신호
  • Active 4~20 mA 출력 1개
  • Active 주파수 출력 1개
    • HART
    Bell 202 신호가 1차 milliamp 출력에 중첩됨
    마운팅 옵션
  • 35mm 레일에 마운트
  • 레일 접지 필수
    • 응용 분야 유형
  • 연속 공정 제어
  • Two-phase flow/혼입가스
  • Meter verification
    • 위험 요소 승인
    안전한 환경 전용 사용에 적합

    특징

    Micro Motion HPC015P 코리올리스 미터, 1/8INCH(DN3), 스테인리스 강, 15,375psi(1060bar) 최대 운영 압력
    • 고압 어플리케이션에서 우수한 성능 실현
    • 하나의 장치를 사용해 신뢰성, 반복성 있는 질량 유량, 체적 유량, 밀도, 농도 및 온도 측정
    • 운영 압력 최대 15,374psig(0-1,060bar)에서 최고의 실제 코리올리스 성능 확보
    • 마모되거나 교체할 가동부가 없어 유지보수가 최소화되므로 장기간 신뢰성 유지
    • 지능형 계기 검증 을 사용해 미터를 계속 사용하면서도 시스템 무결성을 점검해 업타임 극대화
    • 2-wire, 직접 연결(트랜스미터 불필요), 스테인리스 강 및 5700 트랜스미터를 이용 가능하여 어떠한 설치 요구사항도 수용
    • 화학 물질 분사 및 수소 디스펜서의 운영 비용을 획기적으로 줄입니다.
    Micro Motion 2500 컴팩트 제어실용 다중 변수 유량 및 밀도 트랜스미터
    • 35mm DIN 레일을 사용하여 분리 설치가 가능하여 배선 비용이 절감됩니다.
    • 제어실에 손쉽게 설치됩니다. - 0.03ft³ 공간만 필요(코리올리스 트랜스미터에 일반적으로 필요한 공간: 1.0ft³)
    • 전력 및 신호를 위해 센서에 간단하게 4-wire 연결로 구성이 간단합니다.
    • MVD 디지털 처리 기술을 통해 혼입 가스 및 빈 관의 배치 어플리케이션에서 기능하기 위한 진단을 제공합니다.
    • 스마트 미터 검증을 사용해 실시간으로 공정 중 측정 무결성을 보장합니다.
