  • Rosemount 8800DF080 Flanged Vortex Flow Meter, 8 Inch (DN200)
Rosemount-8800DF080

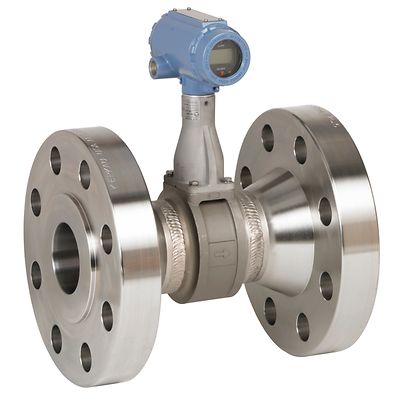

Rosemount 8800DF080 Flanged Vortex Flow Meter, 8 Inch (DN200)

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

선정 제품 설명

개스킷이 없는 끼임없는 본체로 누출 가능성을 차단합니다. 절연 센서는 공정 씰을 건드리지 않고 유량계 및 온도 센서 교체가 가능합니다.

사양

유량계 정확도

•액체 속도 ± 0.65%
•가스 및 증기 속도 ± 1%
턴다운
38:01:00
출력

•HART® 적용 시 4 ~ 20mA
•HART® 및 확장형 펄스 출력 적용 시 4 ~ 20mA
•아날로그 입력 블록이 2개인 FOUNDATION™ Fieldbus, Backup Link Active Scheduler 기능 블록 1개, 적분기 기능 블록 1개(옵션인 PID 기능 블록 1개)
접액부 재질
스테인리스 강 - 316 ⁄ 316L 및 CF3M 니켈 합금 C22 및 CW2M 기타 접액부 재질 옵션은 공장에 문의
플랜지 옵션
ANSI Class 150 ~ 1500 DIN PN 10 ~ 160 JIS 10K ~ 40K 플랜지는 다양한 도형재에서 사용 가능
운영 온도
-330 ~ 800°F(-200 ~ 427°C)
라인 사이즈
플랜지 - ½ ~ 12"(15 ~ 300mm)

특징

  • 분리 센서 디자인으로 프로세스 씰에 영향을 주지 않고 인라인 교체 가능
  • 특유의 개스킷이 없는 유량계 본체 설계로 플랜트 가용성 증대 및 잠재적인 누수 지점 제거
  • 비밀폐형 유량계 본체 설계를 통해 플러그형 임펄스 라인과 관련된 중단 및 유지 관리 비용 제거
  • 시각적 필터링을 갖춘 ADSP(Adaptive Digital Signal Processing) 및 Mass balance 센서를 사용하여 진동에 영향을 받지 않음
  • 모든 유량계 내부의 표준 신호 발생기로 Electronics 검증 간소화
  • 모든 유량계는 사전 구성되고 정수압 시험이 완료된 상태로 출고되므로 설치 준비가 완료된 상태이며 손쉽게 설치 가능함
  • 듀얼 및 쿼드 Vortex 유량계를 사용하여 간편하게 SIS 준수
  • Smart Fluid Diagnostics를 사용하여 액체에서 가스로의 위상 변경 감지
