Sempell-P-P000347

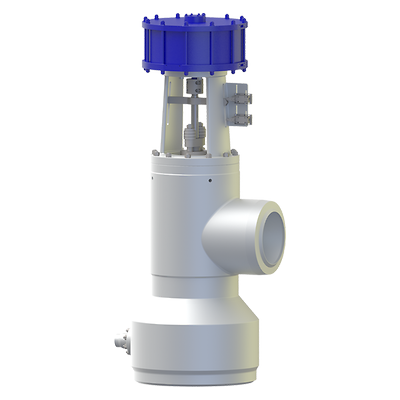

Sempell 모델 115 터빈 바이패스 밸브

선정 제품 설명

증기 터빈 트립에서 터빈을 스팀 처리하고 보일러를 보호합니다. 보일러/터빈 시동 및 종료 중에 콜드 재가열 또는 콘덴서에 터빈 바이패스 스팀 처리

특징

  • 다단계 제어 팽창에 의한 압력 감소.
  • 분무 증기 디슈퍼히터로 인해 짧은 증발 길이 제공 및 열 충격에 대한 다운스트림 배관 보호
  • 이후에는 쉽게 변화하는 트림 및 시트를 통해 변경된 작동 조건을 조정할 수 있습니다.
  • 장기적 누출 누설 방지를 위한 스프링 장착형 패킹
  • 압력 씰 보넷
  • 트림 유량 영역의 특정 최적화와 프로 파일링을 위한 순서–
  • 모든 액추에이터 종류를 사용할 수 있음
  • 선택: 사전– 드레인 스터드 가열 및 응축
  • 파일럿 플러그 및 컵 스프링으로 압력 균형 조정 트림
크기:
DN 150~DN 1500
NPS 6~60
압력 등급:
최대 320bar
최대 등급 4500
온도:
-29°C~630°C
-20°F~1100°F
바디 소재:
1.7383 / 1.4903 / 1.4901
SA 182 -F22 /-F91 /-F92
요청 시 기타 소재
연결:
맞댄 용접 끝단의 작동기 To ASME B 16.25 또는 ISO 9692-1
