Tescom-P-AGSF

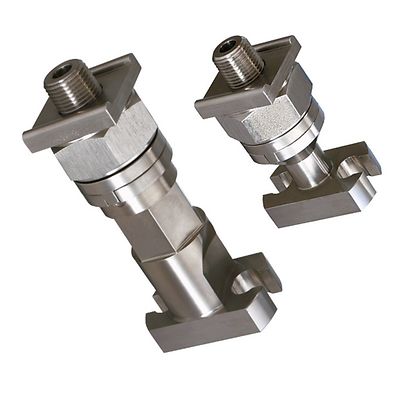

TESCOM™ Anderson Greenwood Instrumentation 시리즈 AGSF 안정화 Futbol/연결부

선정 제품 설명

AGSF 안정화 Futbol/연결부는 다이렉트 마운트 차압 측정 설비의 오리피스 피팅 또는 플랜지와 매니폴드 사이의 연결부로 사용됩니다.

소재
CS, 316 SS
크기
짧은 바디 및 긴 바디
표준
100mm(4인치)
선택 사항
5.6인치(142mm)
압력(최대)
6000psig(414barg) 표준

특징

  • 한 손을 이용한 빠르고 간편한 설치.
  • 대형 공간으로 NPT 나사산에 대한 반경 방향 응력 부하를 줄입니다.
  • 2⅛인치 ~ 2¼인치(53 ~ 56mm)의 볼트 공간을 수용할 수 있는 슬롯형 볼트 구멍.
  • 기기와 오리피스 피팅 사이에 비전도성 방벽을 제공하는 유전 차폐와 함께 사용 가능.
  • 수직 및 수평 장착 구성에 모두 적합한 범용적 설계.
  • 표준 4인치(100mm) 또는 확장 5.6인치(142mm)를 제공하여 추가적인 간격 요구 사항을 충족.
  • 산소 또는 염소 세척 가능.
  • 스테인리스 또는 탄소강 구조.
  • 고온의 흑연 플랜지 가스켓 사용 가능.
  • 설치 시 특별한 도구가 필요 없음.
