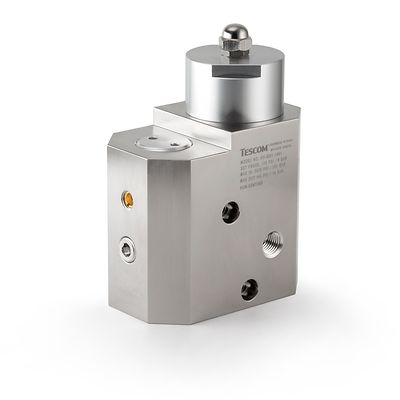

TESCOM™ HV-3500 시리즈 수소 온보드 레귤레이터

공칭 주입구 서비스 압력

5076psi/35.0MPa/350bar

최대 주입구 서비스 압력

6345psi/43.8MPa/438bar

최소 주입구 압력

290psi/2.0MPa/20.0bar
* 이 최소 압력 미만의 압력으로 작동하므로 최대 유량을 억제할 수 있습니다.

설계 증명 압력

150%의 공칭 주입구 서비스 압력

압력 등급

ANSI/ASME B31.3 기준에 따라

누출

거품 밀폐

작동 온도

-40~85℃(-40~185°F)

유량

Cv 0.17

주입구 특성 감쇠

주입구 압력이 100psi/6.9bar 변화할 때마다 0.05psi/3.4mbar

필터

10μm
* 10μm 필터는 초기 시스템 어셈블리 보호용 필터입니다. 본 제품은 미세 먼지가 없는 수소에 사용할 수 있도록 설계되었습니다. 시스템은 오염 보호를 위해 레귤레이터 전에 적절한 여과 기능을 설계해야 합니다.
316 SST

바디

무전해 니켈 도금 알루미늄 6061-T6

시트

폴리이미드(Vespel® SP1)

오링

니트릴(Buna-N)

메인 밸브

316 SST

밸브 스프링

316 SST

1단 및 2단 스프링

17-7 SST

피스톤

316 SST

센서

알루미늄 6061-T6

나머지 부품

300 시리즈 SST, 알루미늄 6061-T6, 폴리이미드(Vespel® SP1)

세척

CGA 4.1 및 ASTM G93

무게

3.5lbs(1.6kg)
