증류탑용 레벨 계측 솔루션
석유화학 산업을 위한 연속 및 포인트 레벨 측정 및 제어 솔루션
안전하고 신뢰할 수 있는 레벨 계측 및 과충진 방지
증류 컬럼은 끓는점에 기초하여 유체 혼합물을 분리할 수 있습니다. 증기가 컬럼을 통해 상승하면 다양한 성분들이 서로 다른 온도에서 응축되고 회수되기 위해 축적됩니다. 증류 컬럼은 전체적으로 넓은 온도 범위를 갖습니다. 특히 하단의 유체가 더러워질 수 있으며 장비의 코팅과 막힘을 유발할 수 있습니다. 플랜트를 가동하는 동안이나 액체와 가스 흐름 간 평형에 도달하기 전에 과충진은 특히 위험합니다. 과충진이 발생하면 일반적으로 공정 매체가 위험한 사고/폭발의 위험이 있는 탄화수소의 플레어 시스템으로 이동하게 됩니다.
클릭하여 계속 읽기 안전하고 신뢰할 수 있는 레벨 계측 및 과충진 방지
증류 및 분류 응용 분야의 레벨 계측 계기

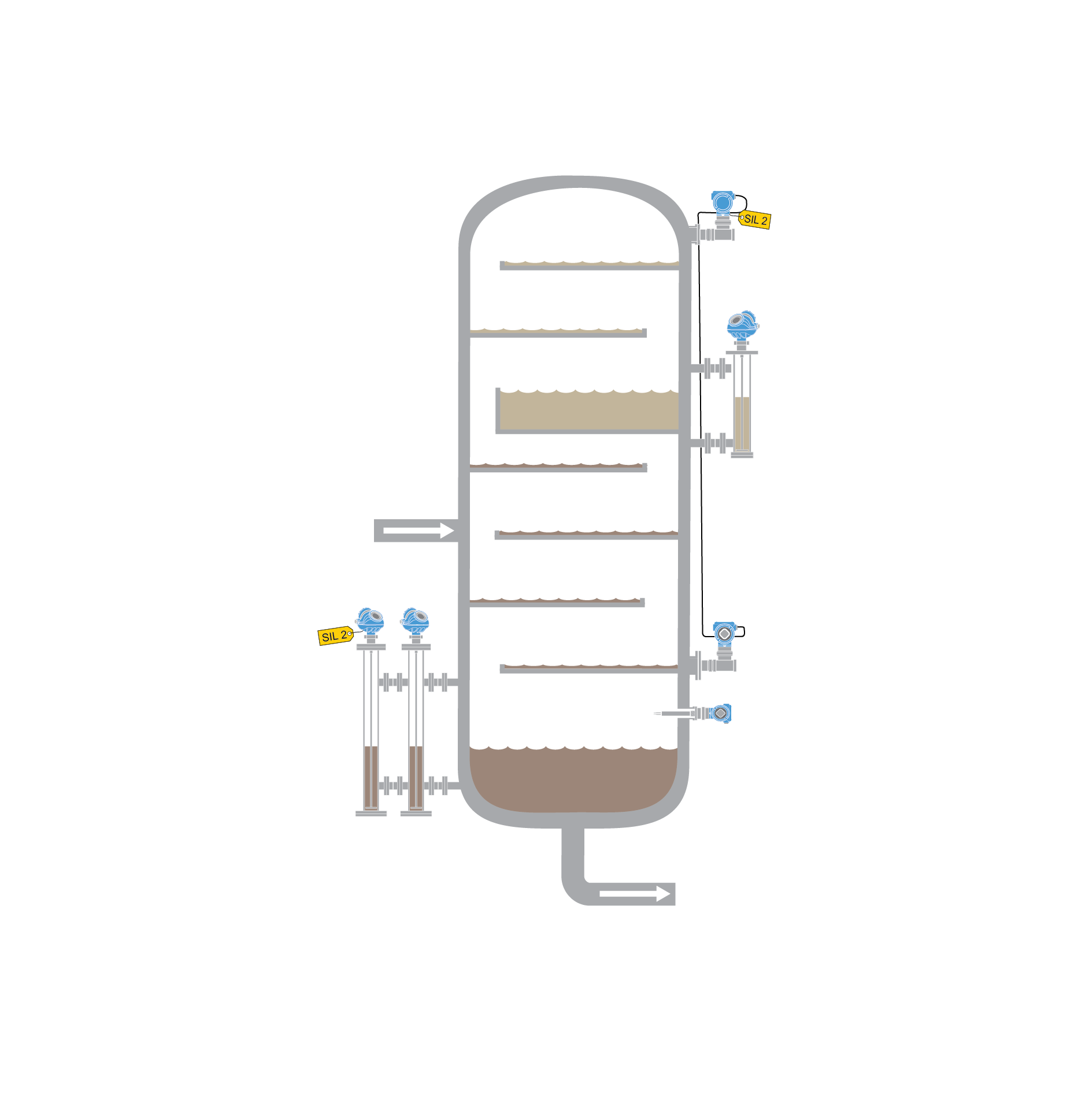

Rosemount 5300 유도파(Guided Wave) 레이더가 탑재된 사일로
신호 품질 메트릭 덕분에 최근 생겨나고 있는 빌드 업 감지
프로브 종단 예측(Probe End Projection) 및 다이렉트 스위치 기술을 통해 약한 표면 신호에 대해 신뢰할 수 있는 측정
기존 챔버에 트랜스미터를 개조하기 쉬움

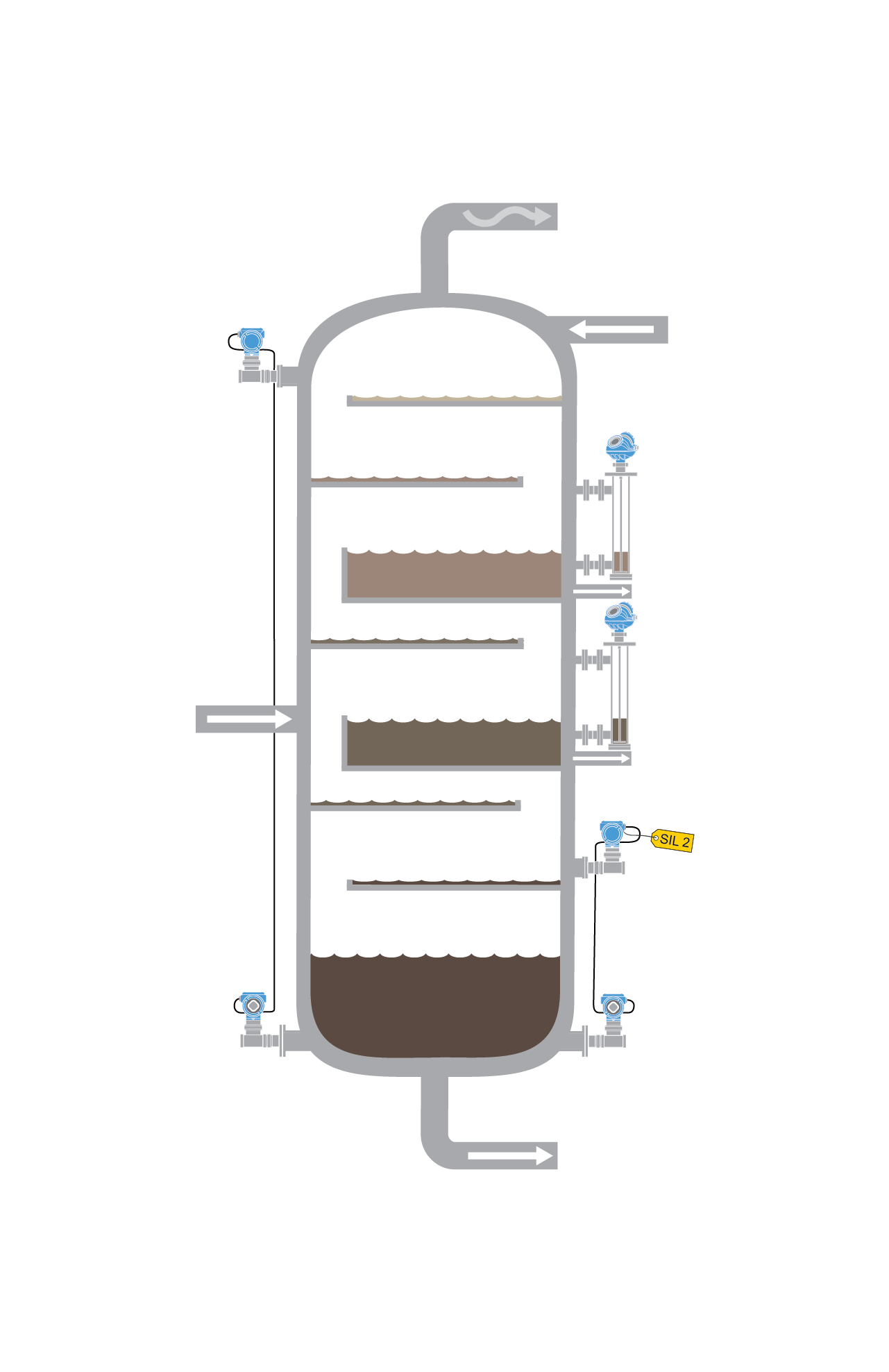

Rosemount 3051S DP 레벨 트랜스미터
- 임박한 제트 플러딩 감지 및 원격 공정 통찰력 및 예측 경보로 컬럼 전체 부하 측정
- 열 추적 단열 및 기타 복잡한 관행이 필요 없는 과도한 온도 변화에서도 안정적입니다

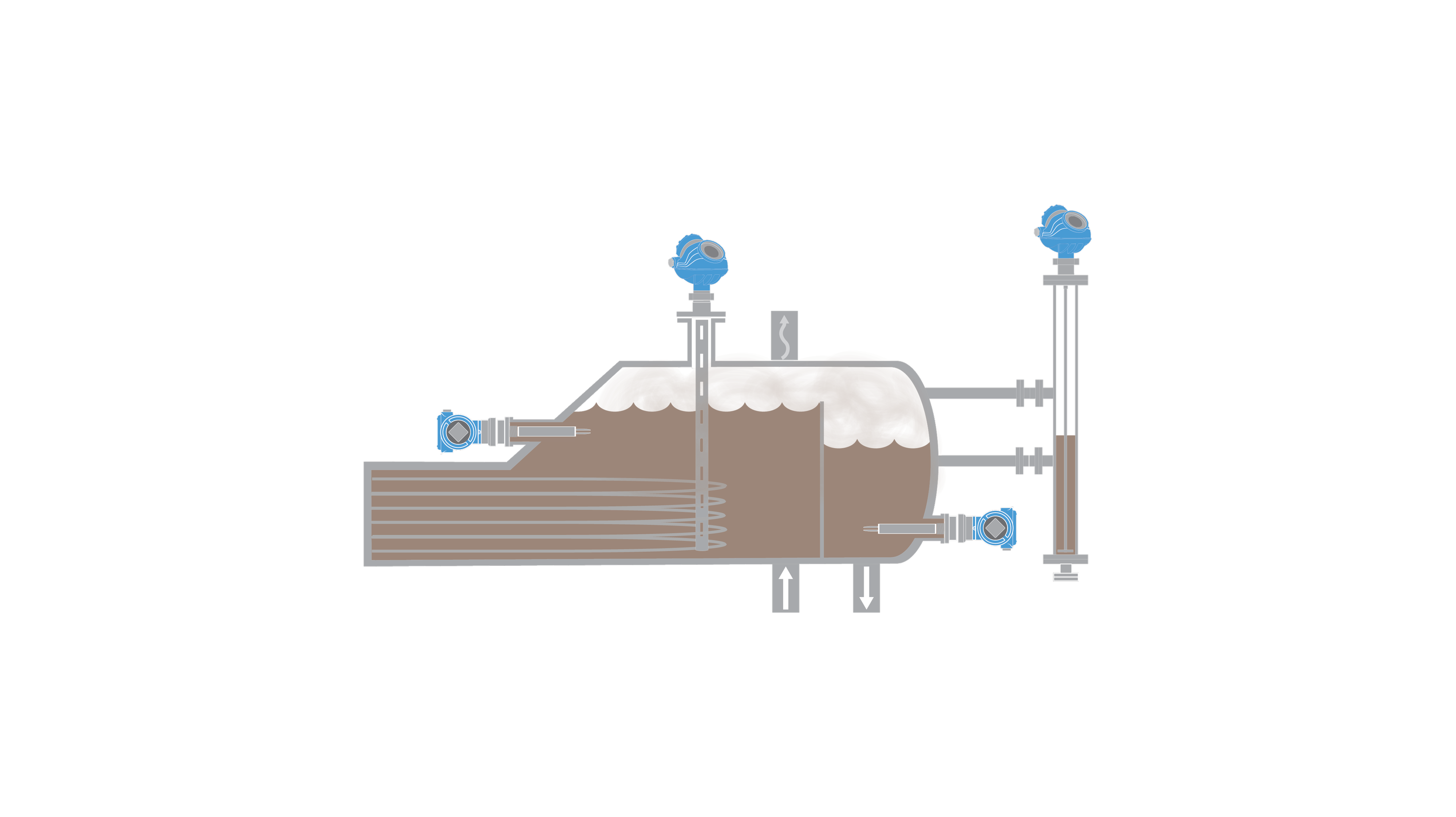

Rosemount 2140 진동 포크
- 신뢰성있는 측정
- 안전한 원격 Proof 테스트로 시간 절약
- 고유한 침전물 감지 기능으로 모래로부터 펌프 보호
- 주파수 프로파일링 및 공정 경고를 사용하여 장치 상태를 능동적으로 모니터링하여 최근 생겨되는 빌드 업을 감지하여 생산 극대화
Rosemount 9935 레벨 바이패스 챔버
- 공정 레벨 계기를 외부에 마운팅하여 실시간 유지보수를 위해 공정을 손쉽게 차단
- Rosemount 유도파(Guided Wave) 레이더, 비접촉 레이더, 수직식 레벨 스위치

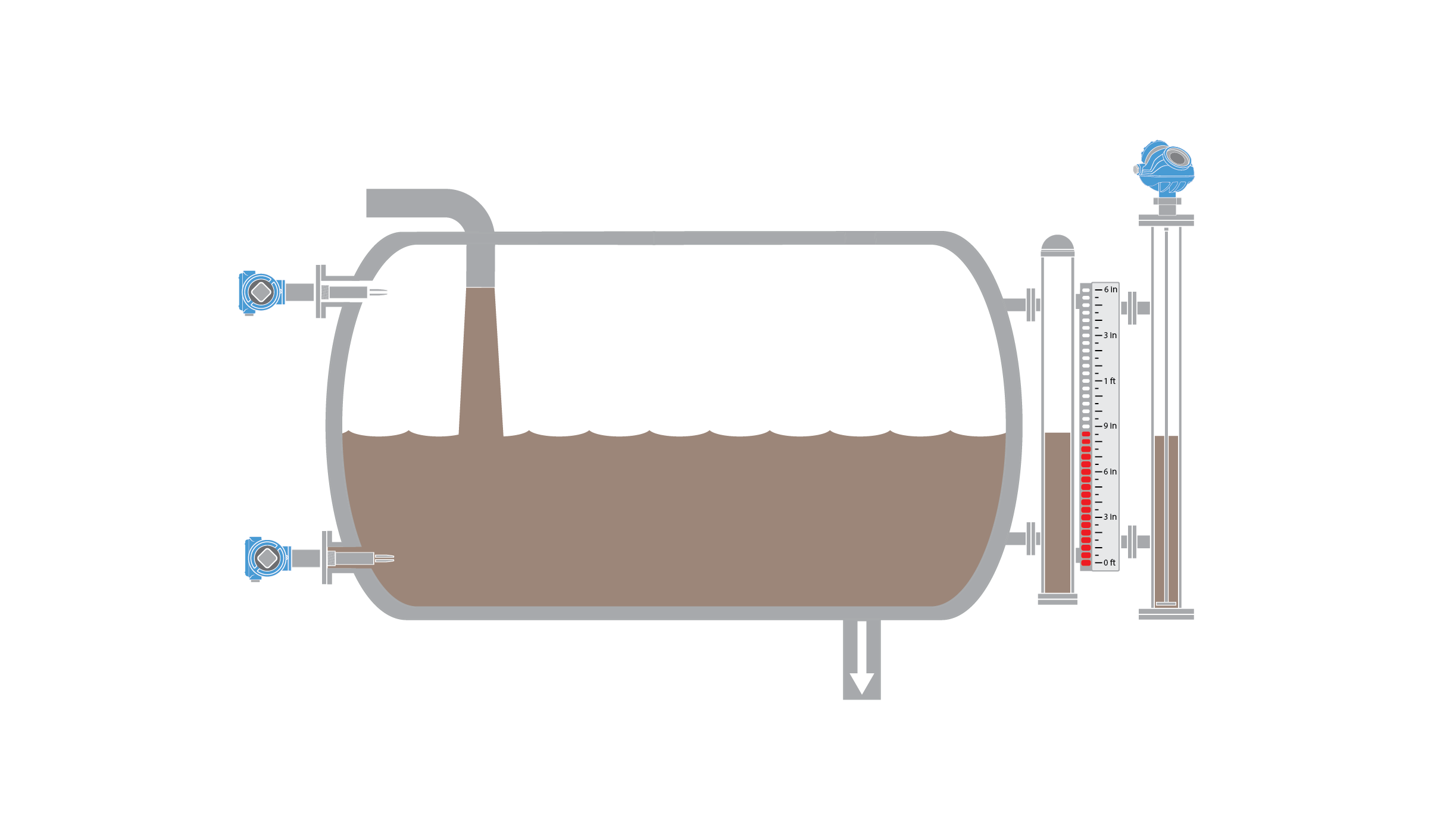

Rosemount 9930 전자 레벨 인디케이터
100ft.(30m)의 육안 레벨 표시
사이트 글라스에 비해 누수 지점 최소화
제품 솔루션
Rosemount 5300 레벨 트랜스미터는 액체, 슬러리, 고체 등의 까다로운 측정에 적합하며, 레벨 및 인터페이스 용도에서 최첨단 신뢰성과 안전 기능을 제공합니다. Rosemount 5300은 설치가 쉽고, 교정이 불필요하며, 공정 조건의 영향을 받지 않는 등의 여러 이점을 제공합니다. 또한 SIL 2 인증을 받았기 때문에 안전 용도에 최우선적으로 사용할 수 있습니다. 견고한 구조와 강력한 내장 진단 기능을 제공하여 사용자는 플랜트의 핵심적인 부분에 더 집중할 수 있습니다.
새로운 Rosemount™ 2140은 과충진 방지, 고/저 레벨 알람 및 펌프 보호와 같은 응용 분야를 위한 세계 최초의 유선 HART® 진동 포크 레벨 감지기입니다. 침전물뿐만 아니라 모든 액체의 레벨을 안정적으로 감지하는 Rosemount 2140은 전자 및 기계 장치의 상태를 지속적으로 모니터링하는 스마트 진단 기능 및 완전히 통합된 원격 검증 시험 기능으로 사용 편의성과 유연성을 높여 플랜트와 작업자 모두의 안전과 효율성을 향상할 수 있습니다. Rosemount 2140:SIS는 안전 필수 응용 분야용 IEC 61508(SIL 2) 인증을 받았습니다.
- 세계 유일의 유선 HART 진동 포크 레벨 감지기.
- 많은 매체 유형에 최적화된 건식/습식 전환. 탱크 및 분리기 효율 관리를 위한 젖은 모래 설정 포함.
- 건식/습식 전환 신뢰성은 매체 특성이 알려지지 않았을 때에도 극대화됩니다. 레벨이 빠르게 변할 수 있는 소형 탱크 및 파이프에서 특히 중요합니다.
운영 압력
50°C에서 100barg(122°F psi에서 1,450psig)까지 완전 진공
운영 온도
표준으로 -40~150°C(-40~302°F). 옵션으로 -70~260°C(-94~500°F)
인증/승인
ATEX, IECEx, 미국, 캐나다, 전체 인증 목록을 보려면 전체 사양을 참조.
최상의 성능과 측정 안정성을 제공하는 Rosemount 3051S 전자 원격 센서(ERS™) 시스템은 유연한 디지털 구조로 설계되었습니다. ERS 시스템은 전선으로 연결된 두 개의 압력 센서를 사용하여 전자적으로 차압을 계산합니다. 설치가 간편하고 안전이 인증된 이 시스템은 기존 시스템보다 빠른 응답 시간을 제공하도록 설계되어 광범위한 용도에서 탁월한 성능을 제공합니다.
- Provides DP Level measurements with a faster response time than traditional systems
- Sensors are independently installed without heat tracing and insulation to offer simple installation
- Digital architecture delivers stable measurement for applications with excessive temperature variation
Max. Operating Pressure
Up to 10,000psi (689.48 bar)
Process Temperature Range
Based on fill fluid - Maximum 770°F (410°C), Minimum -157°F (-105°C)
Communication Protocol
4-20 mA HART®
Rosemount 9930 전자 레벨 인디케이터는 사이트 글라스나 기타 레벨 표시기보다 유지 관리가 용이합니다. 누수 지점 및 탈루성 배출을 줄이면서 비침투적 레벨 표시를 제공합니다. 인디케이터는 최대 100ft(30m) 떨어진 곳에 쉽게 보이도록 레벨 표시를 제공합니다. 레벨 및 인터페이스를 모두 시각적으로 표시하려는 고온, 고압 및 부식성 응용 분야에 이상적입니다. 에머슨의 외부 장착형 레벨 트랜스미터 및 스위치와 결합할 경우 Rosemount 9930은 우수하고 비용 효과가 뛰어난 솔루션을 제공합니다.
Rosemount 9935 레벨 바이패스 챔버는 Rosemount 공정 레벨 계기를 Vessel 외부에 마운팅하도록 최적화된 전문 설계 챔버로 고급 종합 레벨 솔루션을 제공합니다. Rosemount 9935 챔버는 국제 규정에 따라 브라이들 또는 바이패스 챔버로도 알려진 챔버를 설계하고 제조한 35년 이상에 걸친 경험의 산물입니다. 글로벌 품질이 보장되는 이 제품은 ASME B31.3 공정 배관 코드에 따라 설계되었으며, ASME B31.1 전력 배관 코드를 사용할 수 있습니다.
- Allows external mounting of process level instrumentation to facilitate isolation of the process for live maintenance
- Optimized for use with the Rosemount 5300 Guided Wave Radar Level Transmitter and Rosemount Non-Contacting Radar Level Transmitters
- Rated for pressures up to ASME B16.5 Class 2500 and EN1092 PN250
Accumulator Max. Pressure
95-5558 PSI Carbon steel 95-5400 PSI Stainless steel
Temperature Range
Carbon steel -20 to 800°F
Stainless steel -260 to 850°F
Stainless steel -260 to 850°F
Materials of Construction
Carbon steel or stainless steel as standard. Other materials available on request
