전자 유량 측정

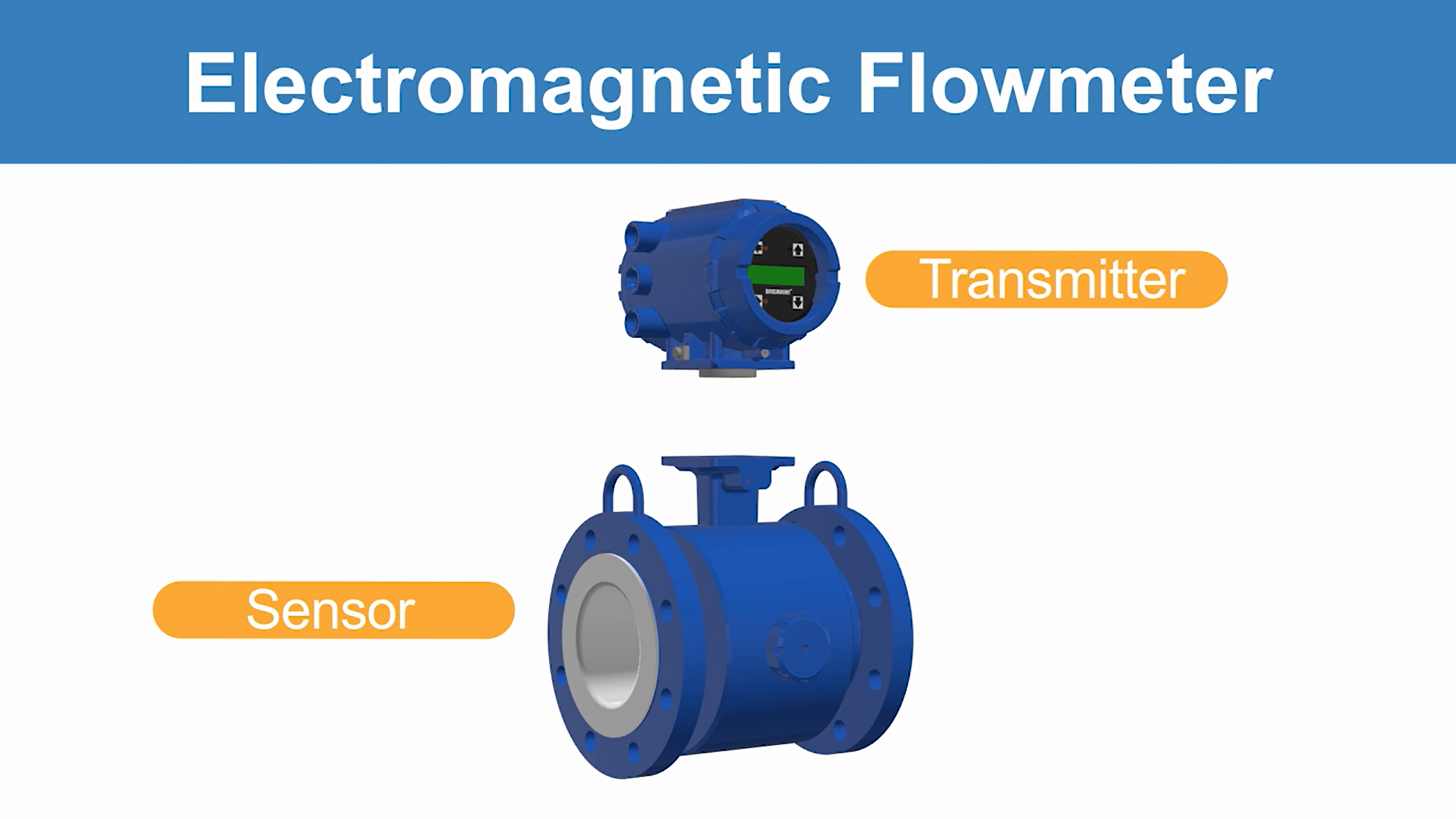

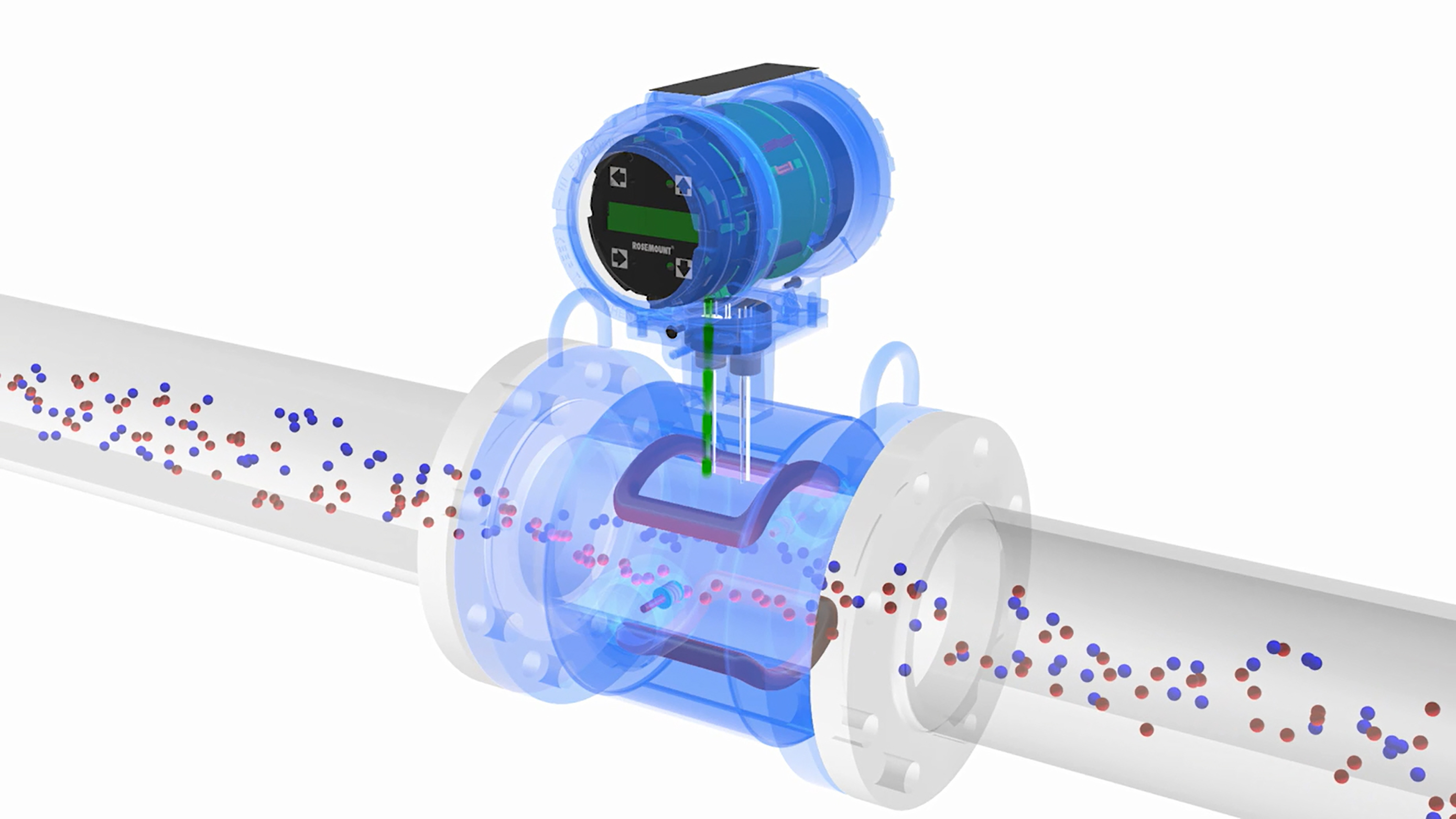

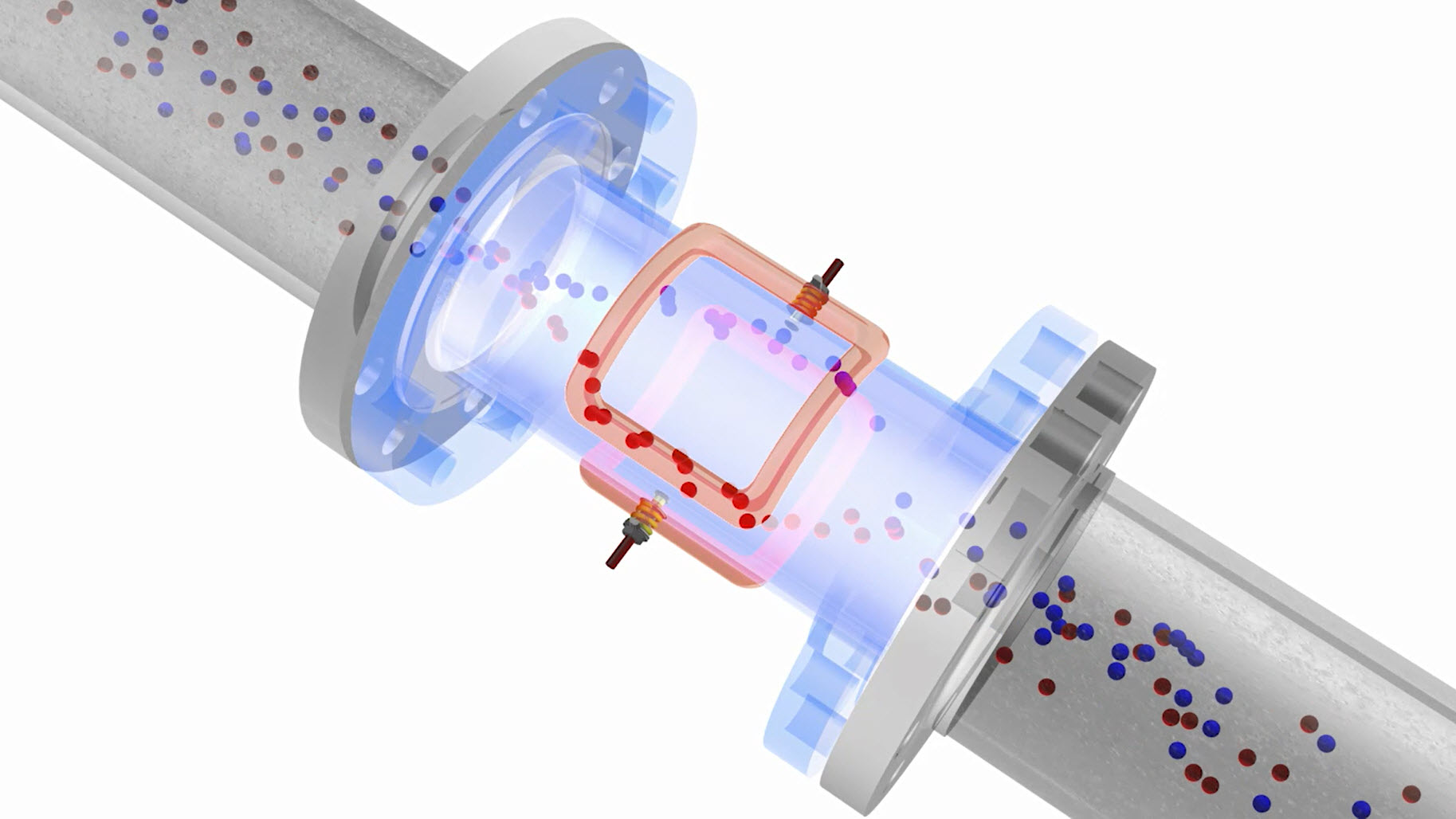

전자 유량계에서는 유량 측정에 코일 세트와 전극 쌍을 활용합니다. 계량기의 코일은 전류가 흐르는 트랜스미터를 통해 구동됩니다. 전원이 공급되면 두 코일 사이에 자기장이 형성됩니다. 파이프가 가득 차고 유체가 흐르기 시작하면 자기장의 힘으로 인해 음전하 및 양전하의 유체 입자가 자기장을 통과하면서 서로 분리됩니다. 이와 같은 분리로 인해 전극과 센서 사이에 유도 전압이 발생합니다.

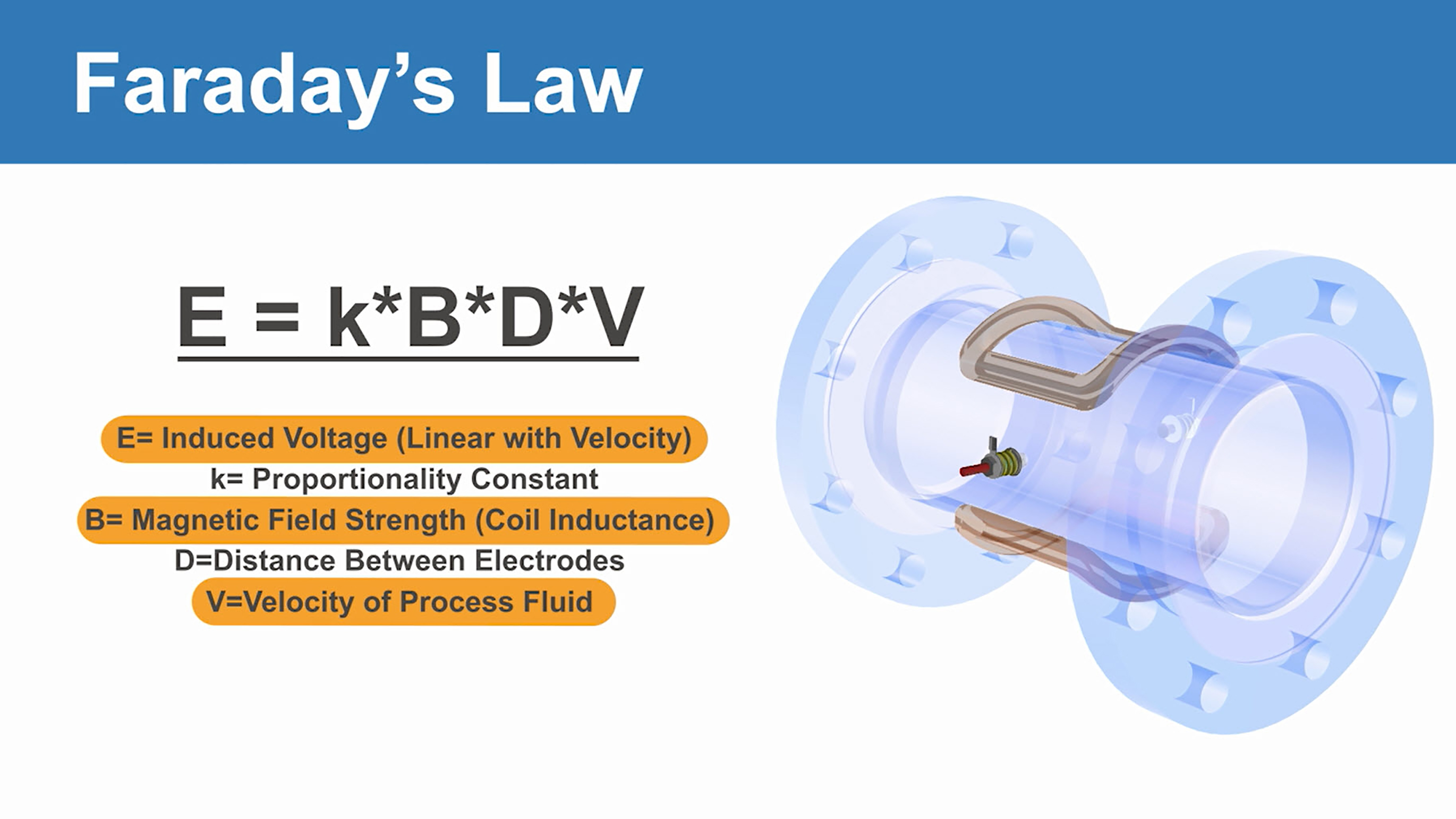

자석 유량계 이면의 유량 원리는 수학적으로 E=k*B*D*V로 정의되는 페러데이 법칙으로 알려져 있습니다. 유도 전압(E)은 자기장(B)을 통해 이동하는 유체의 속도(V)에 정비례합니다. 유도 전압은 전극 회로를 통해 트랜스미터로 운반됩니다. 그러면 트랜스미터에서 이 전압을 정량화할 수 있는 유속으로 변환합니다. 유체의 체적 순시 유량은 파이프 영역과 함께 이 알려진 속도를 사용하여 계산됩니다.

자기식 유량계는 펄프와 제지, 금속과 광업, 물과 폐수, 식음료, 화학과 석유 화학 및 가스와 오일 등의 여러 업계에서 다양한 어플리케이션에 매우 적합합니다. 자기식 유량계 설계는 파이프의 돌출부나 방해물을 남기지 않으므로, 깨끗한 위생 용액부터 슬러리 및 부식성이나 마모성이 높은 유동체까지 여러 어플리케이션에 사용할 수 있습니다.
