QCL(Quantum Cascade Lasers) 분석기 소개
한 치의 오차도 없는 정확도와 반복성으로 근/중적외선 범위의 가스 성분을 즉각 감지하고 분석합니다.
한 치의 오차도 없는 정확도와 반복성으로 근/중적외선 범위의 가스 성분을 즉각 감지하고 분석합니다.
QCL 테크놀로지는 Tunable Diode Laser 및 레이저 흡수 분광법을 사용하여 가스 혼합물에서 종류별 농도를 측정하는 TDLAS(Tunable Diode Laser Absorption Spectroscopy) 원리를 기반으로 합니다. TDLAS는 상자성 검출기(PMD) 및 화학 발광과 같은 다른 측정법과 비교해 여러 성분을 감지할 수 있고, 넓은 동적 범위에서 높은 정확도, 낮은 유지보수 요구 사항 및 긴 수명 주기를 제공합니다.
분광 광원으로 레이저를 사용하면 고분해능 분광학(HRS)이 가능하며 QCL을 이용해 전자기 스펙트럼에서 중요한 중적외선(MIR) 부분에 접근할 수 있습니다.

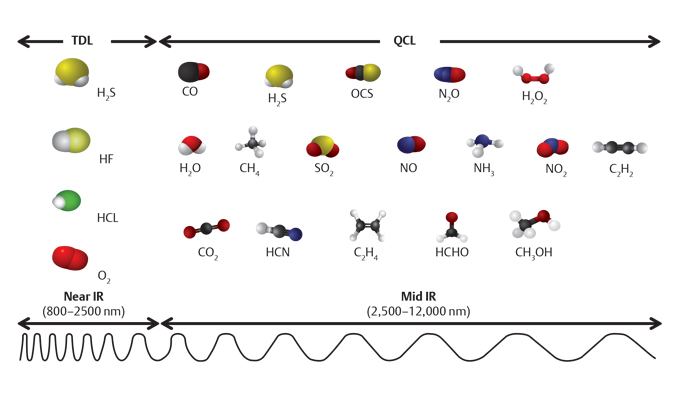

에머슨의 양자 연쇄 반응 레이저(Quantum Cascade Laser) 기술은 적외선 중간 파장 범위의 다양한 분자를 탐지하고 식별하는 고해상도의 빠른 분광기를 제공합니다. TDL(Tunable Diode Laser) 분광기와 결합된 단일 계기를 통해 이제 분광기 빛의 근적외선 및 중적외선 범위를 모두 더 광범위하게 간파하고 모니터할 수 있습니다.
분석기에 전원을 공급하면 QCL이 가열되고 온도가 상승하면서 레이저 파장이 증가하기 시작합니다. 그러면 QCL에서 장치를 원래 온도로 식히기 전에 파장 주파수를 스윕하여 관심을 요하는 각 구성품을 감지합니다. 이 특허받은 레이저 첩(Chirp) 공정은 1마이크로초 내에 수행되므로, 초당 수천 개의 스펙트럼을 기록할 수 있습니다.
QCL 분석기는 최대 6개의 고해상도 레이저 모듈을 포함하고 최대 12개의 고유한 구성품을 동시에 측정하도록 구성할 수 있습니다.

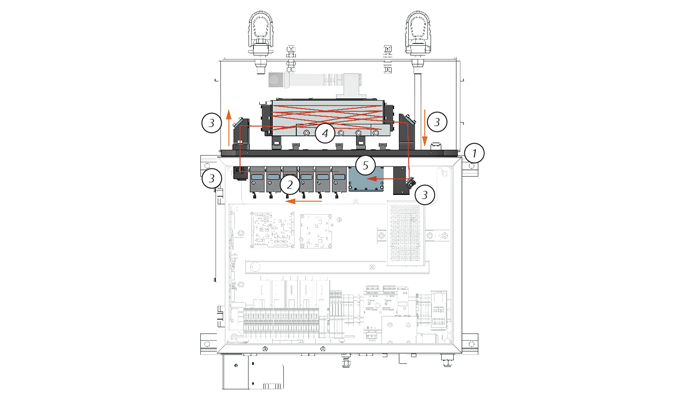

1. 광학대 밑판 – 진동 및 온도 변화에
영향을 받지 않고 정확도가 높게 연속 측정할 수 있도록 우수한 강도를 제공합니다.
2. 스마트 레이저 모듈 – 여러 구성품을 빠르게 측정하기 위한 고유하고 순차적인 레이저 첩(Chirp)을 제공합니다.
3. 광학 경로 미러 – 제대로 배열되도록 밑판에 고정 직사광 연결됩니다.
4. 유량 셀 - 하위 구성품(또는 피분석물)의 선광 분해를 향상시키기 위해 광학 경로 길이를 연장하도록 설계되었습니다.
5. 감지기 - 발산되는 빛을 초고속으로 감지합니다.

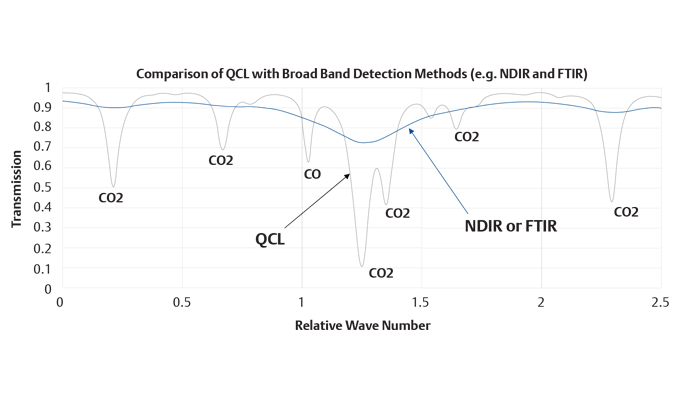

QCL 기술과 TDL 기술을 하나의 분석기로 결합하여 공정 가스 분석에 탁월한 계측 성능과 정확도를 제공합니다. 라인 너비가 좁으므로 간섭을 최소화하고 필터, 기준 셀 또는 화학계량학적 처리 없이도 식별된 구성품의 개별 피크를 스캔할 수 있습니다.

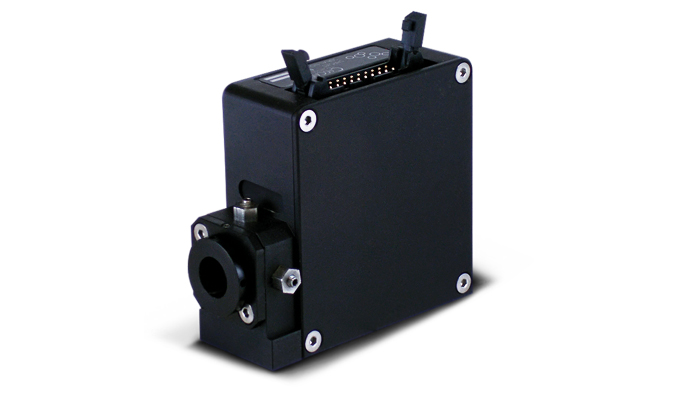

QCL의 주요 이점 중 하나는 레이저 모듈입니다. 견고하고 컴팩트한 패키지형 레이저 모듈은 필요한 대로 분리하여 쉽게 서비스하거나 교체할 수 있습니다. 분석기의 광학대에 단단히 고정되어 있는 각 모듈은 현장에서 조정할 필요 없이 최대 두 개의 구성품을 동시에 감지하도록 미리 구성되어 있습니다.
유해한 암모니아염의 생성, 염화암모늄이나 기체 암모니아의 배출을 방지합니다.
Quantum Cascade 레이저 분석기를 사용하여 배출을 연속적으로 실시간 모니터링하고 가스 측정 운영을 상세하게 파악합니다.
아세틸렌, CO, CO2, 수분과 같은 오염물이 존재하는지 모니터링하여 에틸렌 공정 경로의 무결성을 보장합니다.
가스 공정에서 지속적으로 천연 가스 불순물을 모니터링하고 검출하여 높은 품질 기준과 규정 준수를 보장합니다.
Quantum Cascade 레이저 분석기를 사용하여 수소와 질소 불순물에 대해 비교할 수 없는 감도와 실시간 측정 성과를 달성합니다.
