유도파 레이더 정보

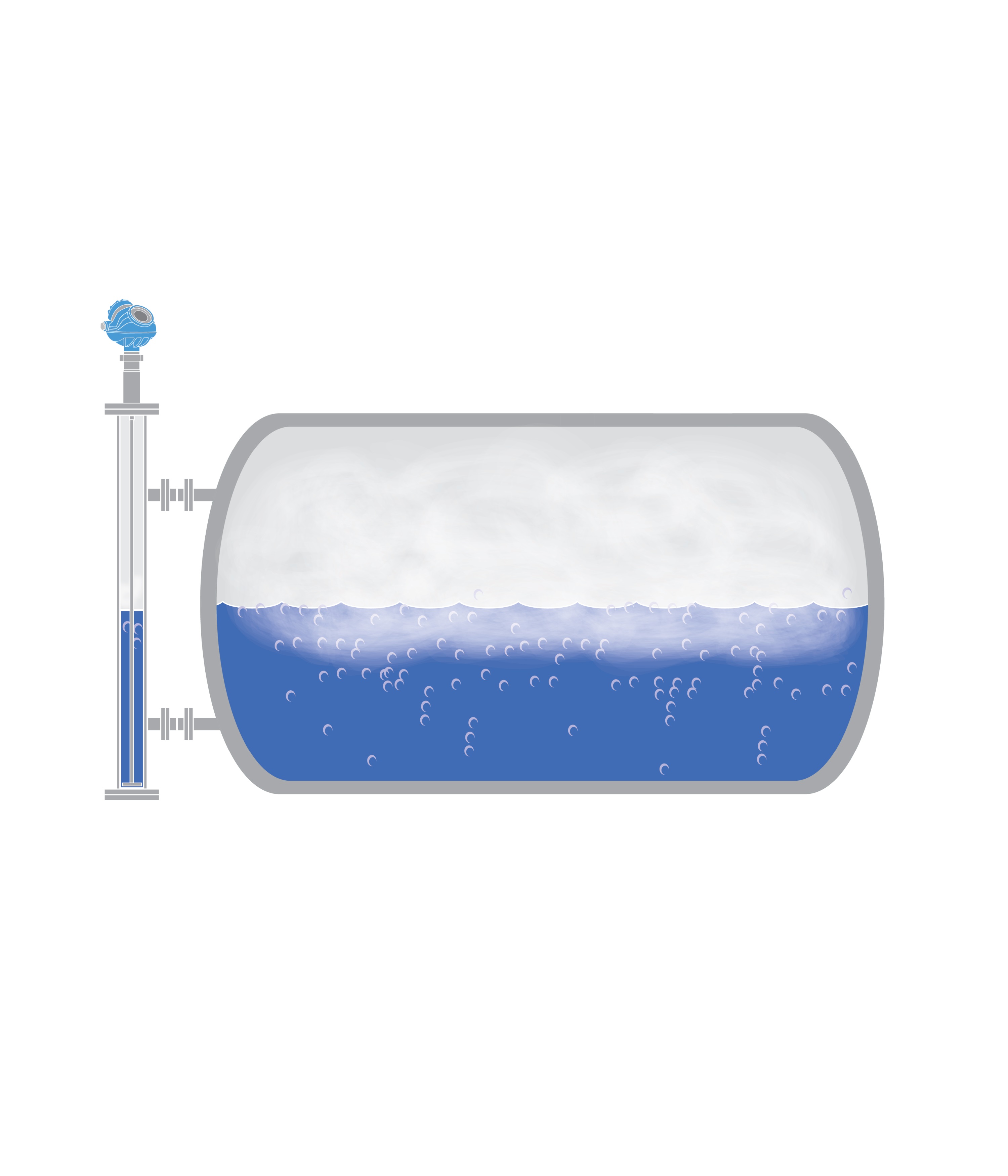

대부분의 공정에서는 일반적으로 공정이 변화합니다. 온도, 밀도 및 점도가 변화할 수 있습니다. 이러한 조건 하에서 레벨 계측은 쉽게 변동될 수 있지만 유도파(Guided Wave) 레이더 기술은 이와 같은 변화에 영향을 받지 않습니다. 이 장치에서 유체의 밀도, 유전성 또는 전도성 변화를 보정할 필요가 없으므로, 이 하향식 계측이 매우 강력한 측정 방법이 됩니다.

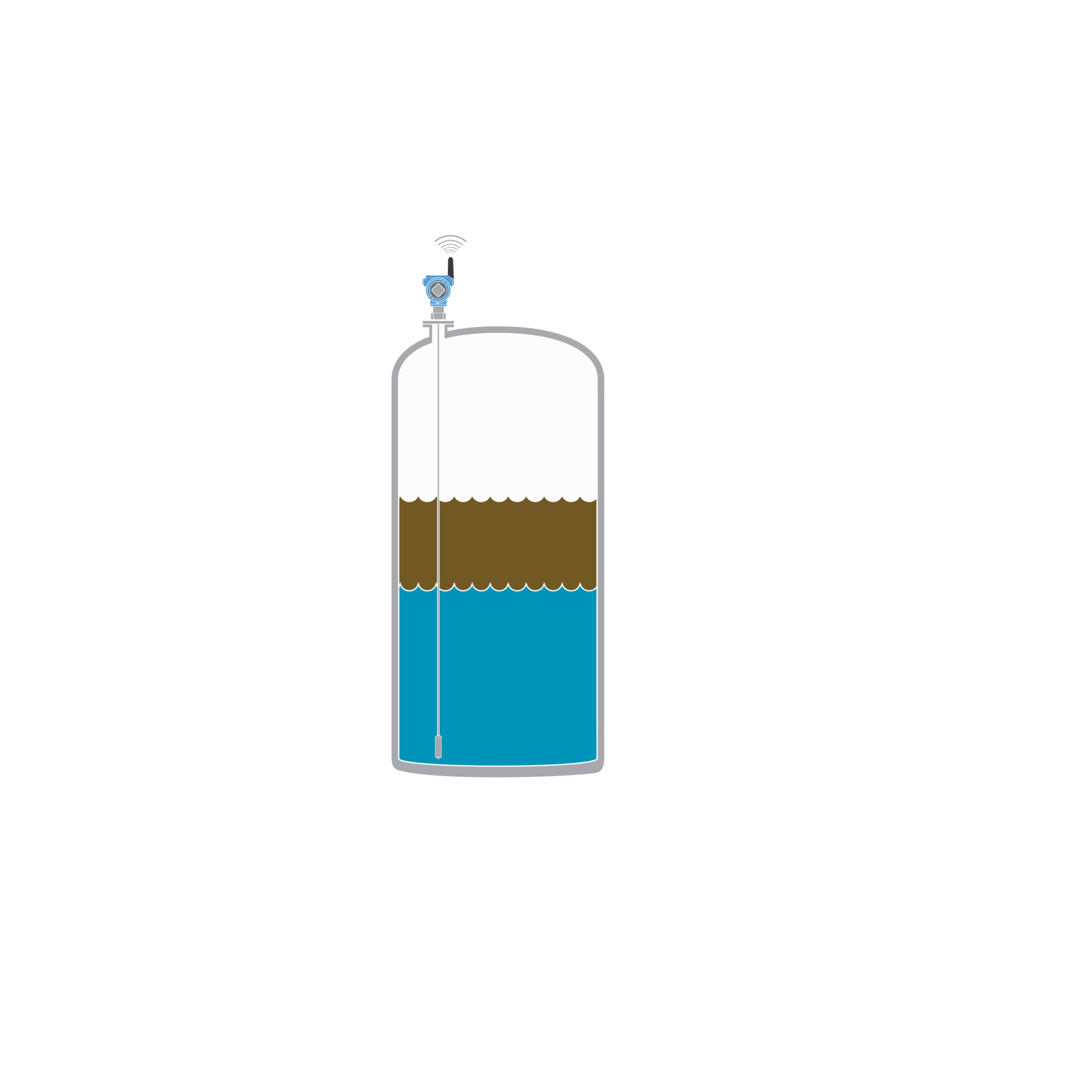

많은 응용 분야에서 레벨과 인터페이스 레벨을 모두 측정할 필요가 있습니다. 물 위에서 원하지 않는 기름을 검출하여 공정이 손상되었는지 확인하는 것이 그 예시 중 하나입니다. 여기에서는 한 개의 장치만 사용해야 합니다.

서로 다른 두 매체가 각기 다른 특성을 보유하면 두 표면에 도달했을 때 마이크로웨이브가 반사되어 레벨 및 인터페이스 레벨 계측을 제공합니다. Peak-in-Peak 기술을 사용하면 상단 층의 1인치(25mm) 아래까지 감지할 수 있습니다.

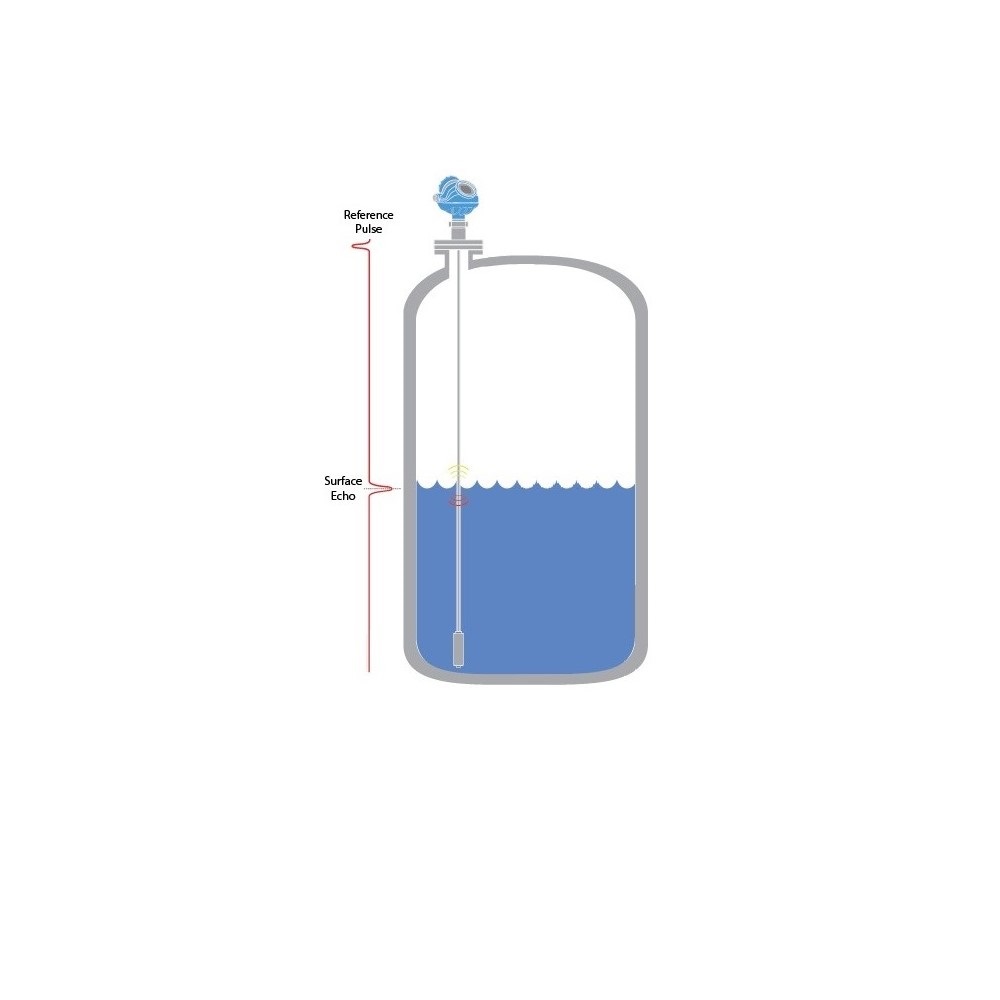

유도파(Guided Wave) 레이더 기술을 사용하는 레벨 계측은 표면 매체의 마이크로웨이브 반사를 기반으로 합니다.

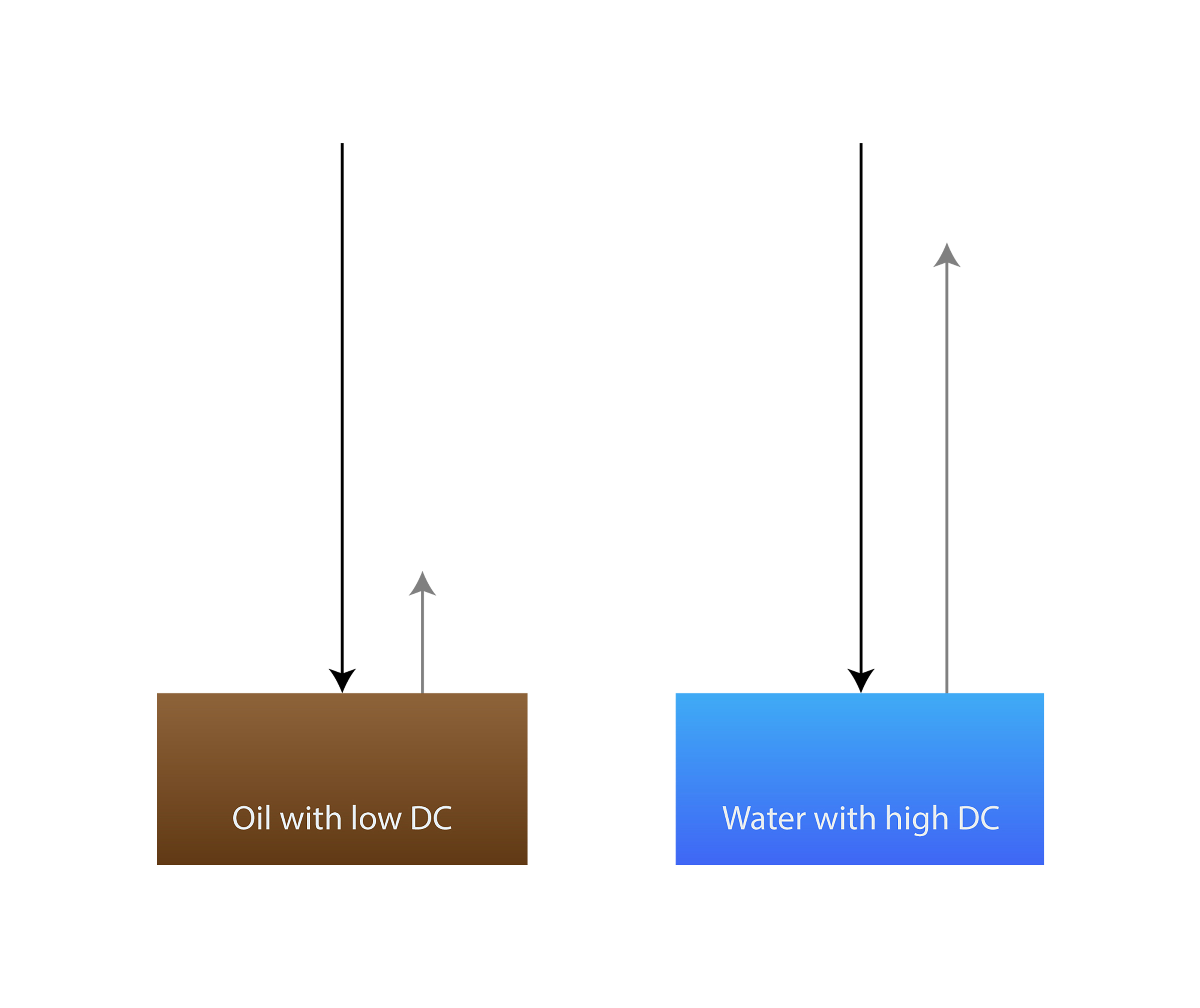

모든 매체에는 유전율이 있습니다. 유전율이 높을수록 마이크로웨이브의 반사가 강해집니다. 진공 상태에서는 반사가 전혀 이루어지지 않으며 유전율은 1입니다. 오일은 약 2이며 물은 약 80입니다.

1.5 미만의 유전율은 종종 측정하기가 어렵지만, 에머슨의 고감도 유도파(Guided Wave) 레이더 레벨 트랜스미터는 쉽게 처리할 수 있습니다.
