인라인 굴절계를 통한 공정 분석

빛이 액체를 통과할 때 빛이 어떻게 구부러지거나 굴절되는지 측정하는 기법인 굴절측정법은 액체 분석에 가장 오래 사용되는 방법 중 하나입니다. 이는 실험실 환경에서 분석 도구로서의 유효성을 지속적으로 입증해왔습니다. PIOX R 프로세스 굴절계는 실험실 측정의 정밀도를 산업 공정에 직접 적용합니다. 일반적인 굴절계와 달리 PIOX R은 투과광 방법을 사용하여 굴절을 측정합니다.

자세히 보기...
클릭하여 계속 읽기 인라인 굴절계를 통한 공정 분석

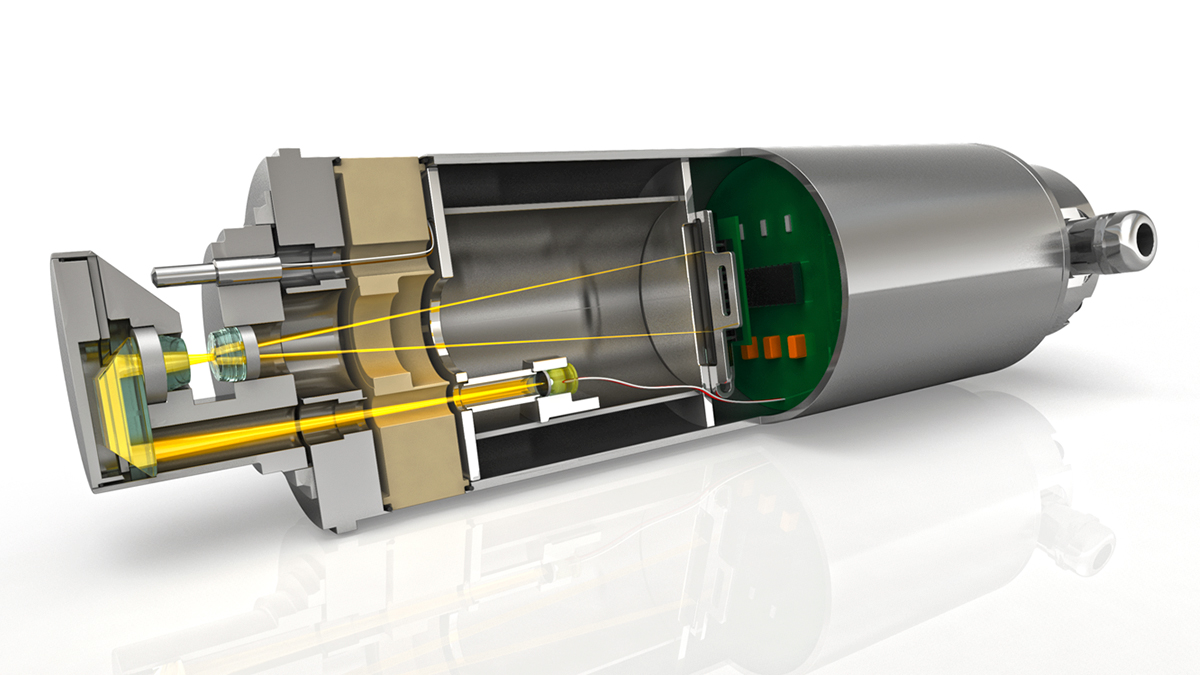

측정 원리 - 설계에 따른 견고성

굴절계는 빛이 다양한 물질을 통과할 때 굴절되는 방식을 측정합니다. 연구실은 물론 산업 환경에서 이 굴절(또는 굽음)을 측정하는 다양한 방법이 존재합니다.

Emerson의 R500 굴절계는 프리즘 표면의 굴절만 측정하는 다른 굴절계와는 달리 빛이 검사 중인 액체를 통과할 수 있도록 하는 특허 받은 설계를 갖추고 있습니다. 이 방법을 통해 액체를 보다 정확하게 설명할 수 있습니다.

Emerson 센서는 프리즘이 더러워지더라도 정확성을 유지하도록 설계되었으므로 빈번한 세척이 필요하지 않습니다.

Emerson은 두 개의 광선을 생성하고 각각 별도로 측정하는 바이 프리즘 시스템을 사용해 측정을 더 안정적으로 수행합니다. 즉, R500은 다른 굴절계보다 온도, 압력 또는 움직임의 변화를 더 잘 처리할 수 있습니다.

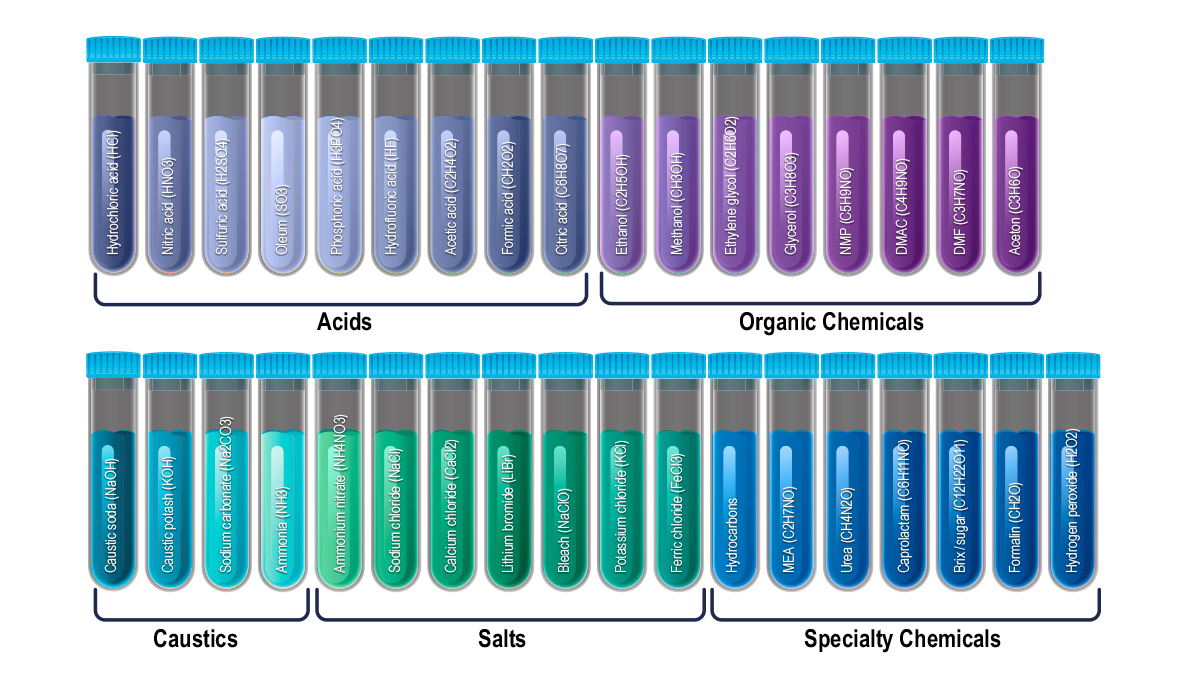

농도 및 밀도

굴절계에서 제공하는 주요 측정값은 굴절률입니다. 고객에게 공정에 대한 심층적 인사이트를 제공하기 위해 굴절률과 온도 측정값을 결합하여 농도, 밀도 또는 온도 변화의 원인이 되는 값을 계산합니다. 이 계산에는 장치에 사전 로드된 특정 데이터 세트가 필요합니다.

Emerson은 이러한 데이터 세트를 광범위하게 수집했으며, 몇 가지 예는 참조용으로 사용할 수 있습니다. 더 전문적인 요구 사항이 있는 경우, Emerson 연구소에서 맞춤형 솔루션을 개발할 수 있습니다. 숙련된 과학자 팀이 고객과 함께 Emerson의 모든 분석 기능을 활용하여 특정 요구 사항을 충족하는 맞춤형 분석 방법을 만듭니다.

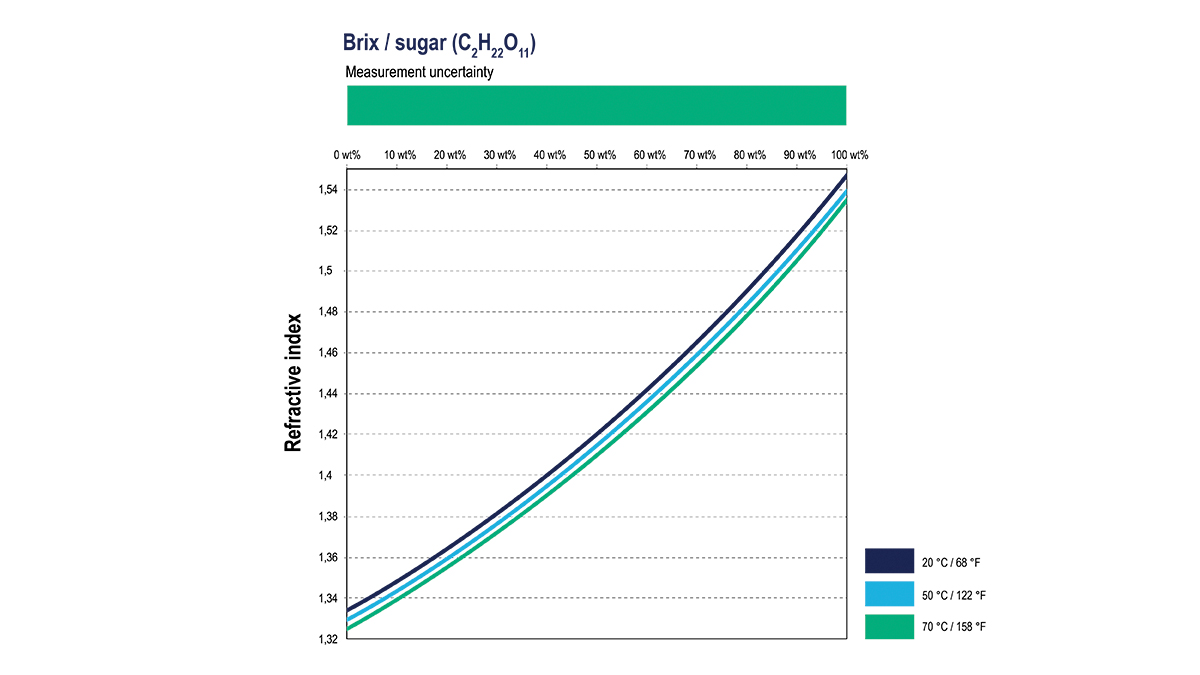

Brix 스케일

Brix 스케일은 굴절계 중 가장 안정되고 일반적으로 사용되는 측정법 중 하나입니다. Brix 1도는 100g의 용액에 용해된 설탕 1그램을 나타냅니다. 온도 보상 판독값과 간단한 스케일링으로 인해 다양한 산업 분야에서 널리 사용되고 있습니다. Brix 스케일은 식음료 산업에서 용액, 과일 주스, 커피 등의 당 함량을 평가하기 위해 일반적으로 사용하는 표준입니다. 또한 제빙 용액, 윤활유, 냉각제 및 유압 유체 등 많은 산업용 유체는 적절한 농도 수준을 보장하기 위해 Brix 기준 표를 제공합니다.

Emerson 굴절계에는 Brix 스케일이 설치되어있어 바로 사용할 수 있습니다.

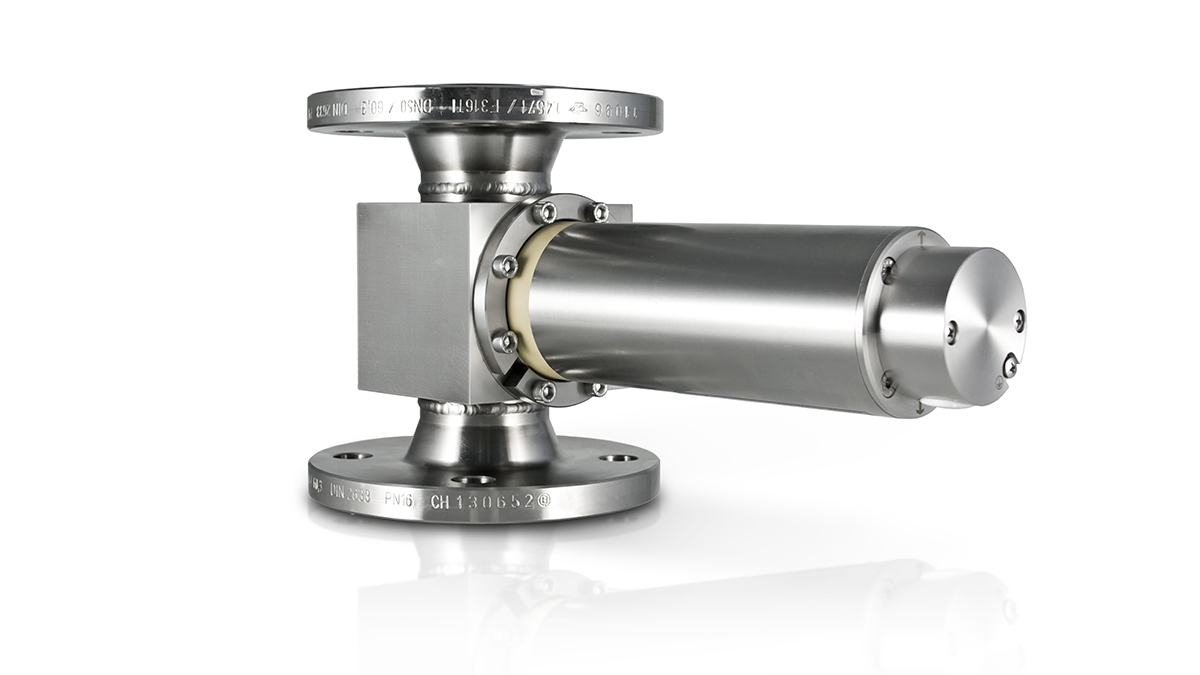

인라인 설치

Emerson은 액체와 접촉하는 굴절계의 센서 부품(습식 부품) 설치 시 다양한 옵션을 제공합니다. 직경이 3/8인치~3인치인 파이프의 경우 유량 챔버를 제공합니다. 이 챔버는 배관 시스템에 맞도록 설계되어 배관의 일부를 대체하고, 센서를 설치할 수 있는 전용 슬롯을 갖추고 있습니다.

파이프의 크기 및 특정 요구 사항에 따라 유량 챔버와 파이프를 연결할 때는 플랜지형, 용접형 또는 나사형 연결 등, 다양한 방법을 사용하여 안전하고 적절하게 장착할 수 있습니다.

직경 3인치를 초과하는 대형 파이프와 탱크에 설치하는 경우 Emerson은 센서에 확장 프로브 및 표준 DN/ANSI 플랜지를 제공합니다. 이러한 설정은 T-플랜지 구성으로 통합하기에 적합하며, 이를 통해 파이프 유량 내 센서 배치를 쉽게 최적화해 정확한 측정을 수행할 수 있습니다.

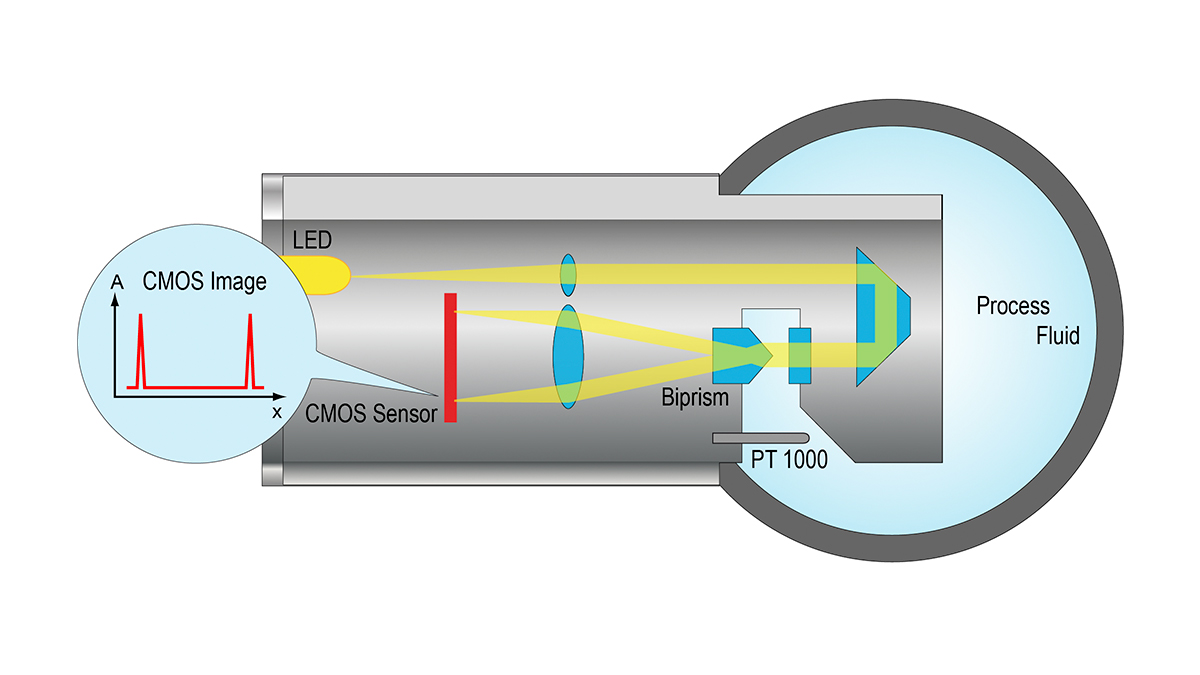

진단

Emerson 굴절계에는 고급 진단 기능이 탑재되어 있어 사용자가 유지보수 전략을 개선하고 공정에 대해 더 나은 인사이트를 확보할 수 있습니다. 특히 R500 시리즈 센서에는 액체에 잠긴 통합 PT1000 온도 프로브가 있습니다. PT1000 온도 프로브는 매우 정밀한 온도 판독값을 제공하며, 이는 농도를 정확하게 계산하고 사용자가 귀중한 프로세스 변수 데이터를 얻는 데 매우 중요합니다.

신호 진폭의 급격한 변동은 측정 중인 액체의 오염을 나타낼 수 있습니다. 또한 시간이 지나면서 신호 진폭, 신호 대칭 및 센서 습도 수준에 변화가 발생하는 경우, 센서 표면의 스케일링, 가스켓의 마모 또는 센서 외부 간섭과 같은 잠재적 문제에 대한 조기 경고 신호가 될 수 있습니다.

Emerson 굴절계의 이러한 진단 기능은 문제가 심각해지기 전에 식별하여 가동중단을 줄이고 공정 효율성을 유지할 수 있으므로 예측 유지보수에 매우 중요합니다.

글리콜

R500 센서는 MEG, PEG 및 TEG 등 다양한 글리콜 어플리케이션을 효과적으로 처리할 수 있습니다. Emerson은 각각에 대해 구체적인 솔루션을 제공합니다. 전 세계적으로 사용되는 Emerson의 굴절계로 주요 자동차 브랜드의 엔진 냉각수와 에어컨 유체를 점검하고 대형 공항에서 제빙액을 테스트하며 글리콜 기반 가스 건조 공정을 개선할 수 있습니다.

맞춤형 어플리케이션

Emerson은 제품 및 안전성 향상에 대한 지속적인 필요성을 인식하고 있으며, 이는 새로운 분석 과제를 초래합니다. Emerson은 고객과 협력하여 이러한 문제를 해결할 준비가 되어 있습니다. 과학자 및 엔지니어로 구성된 Emerson의 팀은 실험실 측정, 데이터 개발, 현장 지원 및 센서 수정을 지원할 수 있습니다. 여러 센서를 사용해야 하는 복잡한 문제를 관리할 수 있습니다.

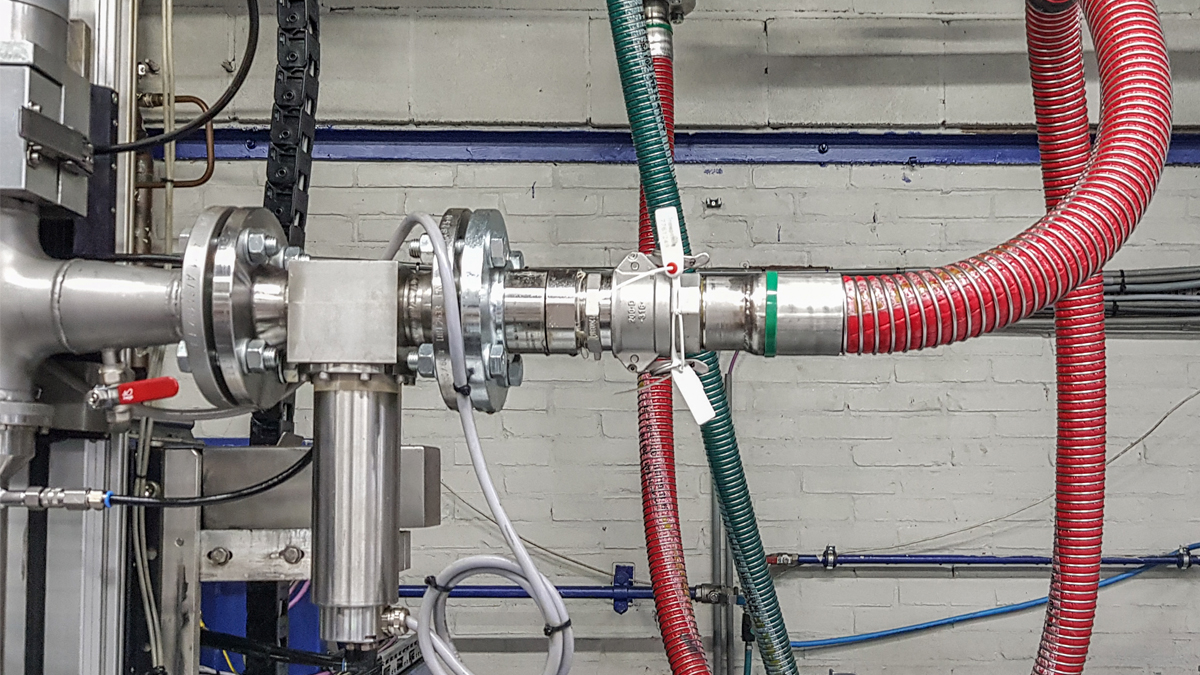

가공유체

적절한 균형을 유지하기 위해서는 장비의 냉각과 윤활유의 Brix 값을 제어하는 것이 중요합니다. 이러한 감시 시스템을 통해 기계가 최대 성능으로 작동하여 수명을 연장하고 출력 품질을 보호할 수 있습니다. 파울링 저항성이 높게 설계된 R500 센서는 신뢰할 수 있고 지속적인 모니터링을 수행할 수 있는 솔루션입니다. 값비싼 세척 장비나 수동 유지 관리가 필요 없으며, 중단 없이 기계 성능을 최적화할 수 있는 일정하고 중요한 데이터를 제공합니다.

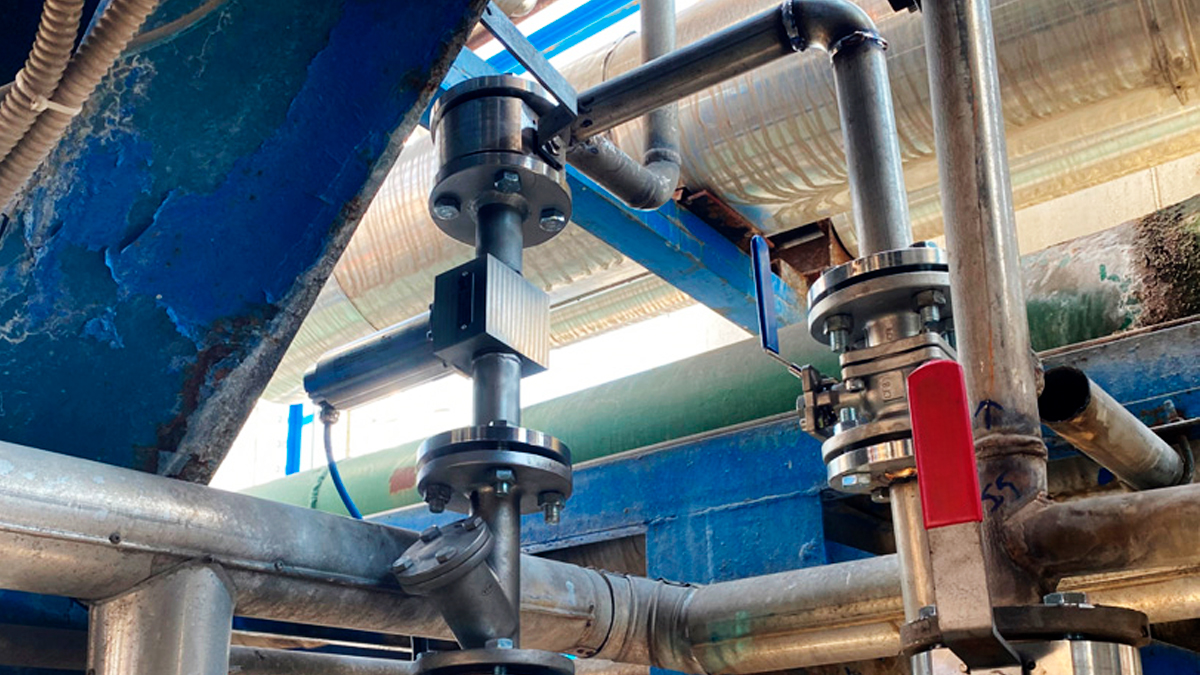

발연황산

발연황산은 화학 분야에 필수적인 물질로, 반응물인 동시에 황산을 운반하는 수단으로 사용됩니다. 공정 중 농도를 정확하게 측정하는 것은 어렵습니다. 굴절계는 발연황산의 전체 농도 스펙트럼에서 정밀도가 높으므로 측정에 선호되는 방법입니다. R500 센서는 폴리머에 공격적으로 반응하는 발연황산과 함께 특수 FFMK 가스켓을 활용하여 수명을 길게 늘릴 수 있습니다.

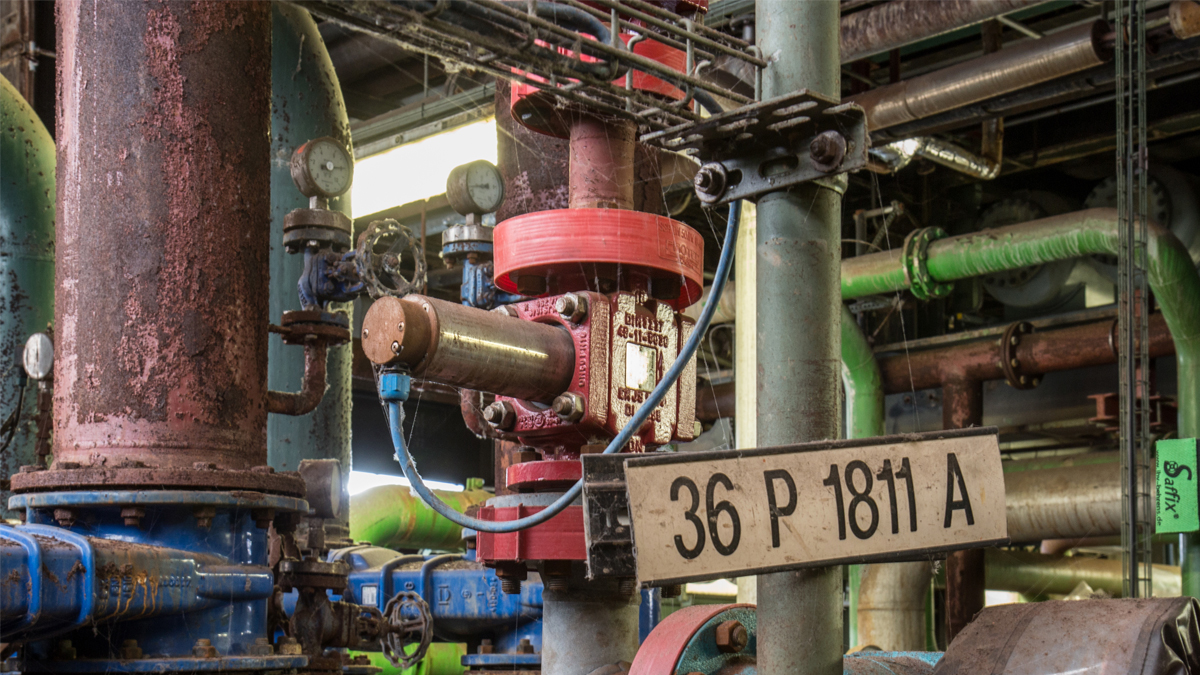

부식성 액체

에머슨의 R500 C-TF 센서는 혹독한 환경을 직접적으로 해결할 수 있도록 설계되었습니다. R500 C-TF 센서는 탄소 강화 PTFE제 습식 부품을 사용하여, 탄소 섬유의 견고성과 PTFE의 화학적 복원력이 결합되었습니다. 부식성 환경을 견딜 수 있도록 설계되어 불화수소산(HF), 염산(HCl), 황산(H2SO4) 및 질산(HNO3)과 같은 강한 물질 관리에 적합합니다. R500 C-TF는 매우 까다로운 환경에서 신뢰할 수 있는 성능을 어김없이 제공할 수 있습니다.

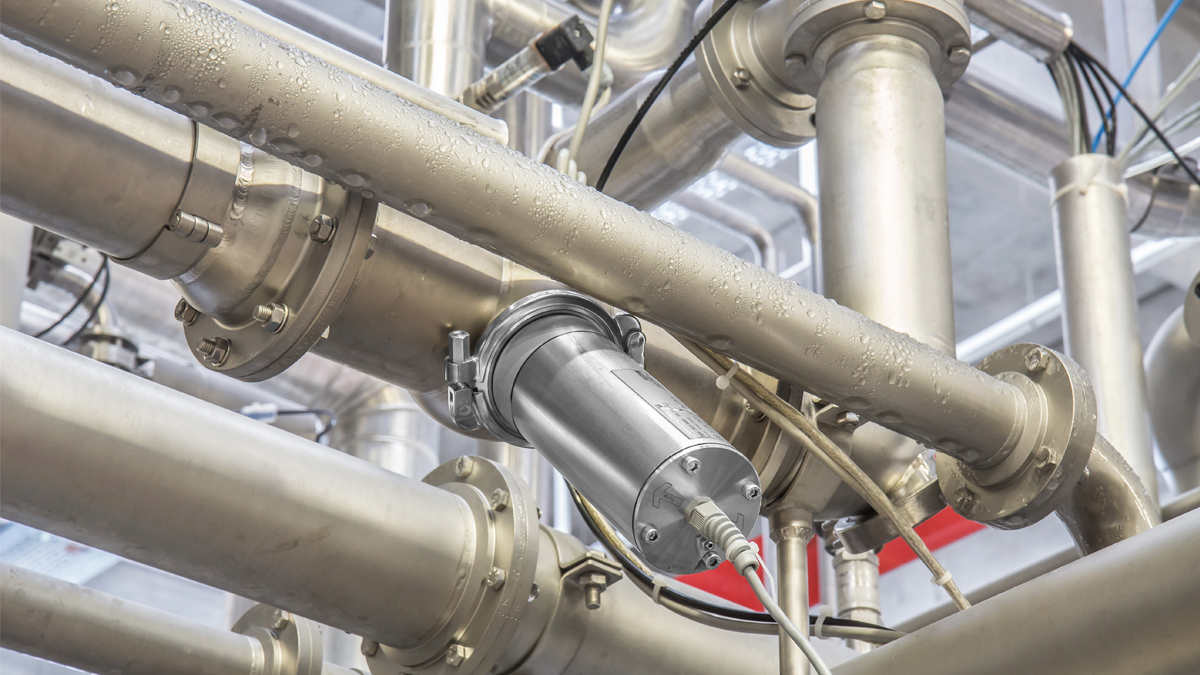

위생용

사람이 섭취할 제품을 제작할 때는 제품과 접촉하는 모든 구성요소가 위생 설계 원칙을 준수하는 것이 매우 중요합니다. 따라서 모든 구성 요소의 모서리는 둥글고 가스켓 시트는 쉽게 청소할 수 있으며 위생 조건에 적합한 재질로 구성되어 있어야 합니다. R500 MH 센서는 이러한 요구 사항을 충족하는 데 가장 적합합니다.

과산화수소

용액과 용매 사이의 수소 이온 차이는 단 한 개이기 때문에 물 속 과산화수소 농도를 측정하는 것은 어려울 수 있습니다. Emerson의 굴절계는 일관된 측정 안정성과 함께 뛰어난 정확도를 제공합니다. 안전을 강화하기 위해 Emerson은 스테인리스 강 센서 또는 PTFE 센서를 비롯한 특수 옵션을 제공합니다.

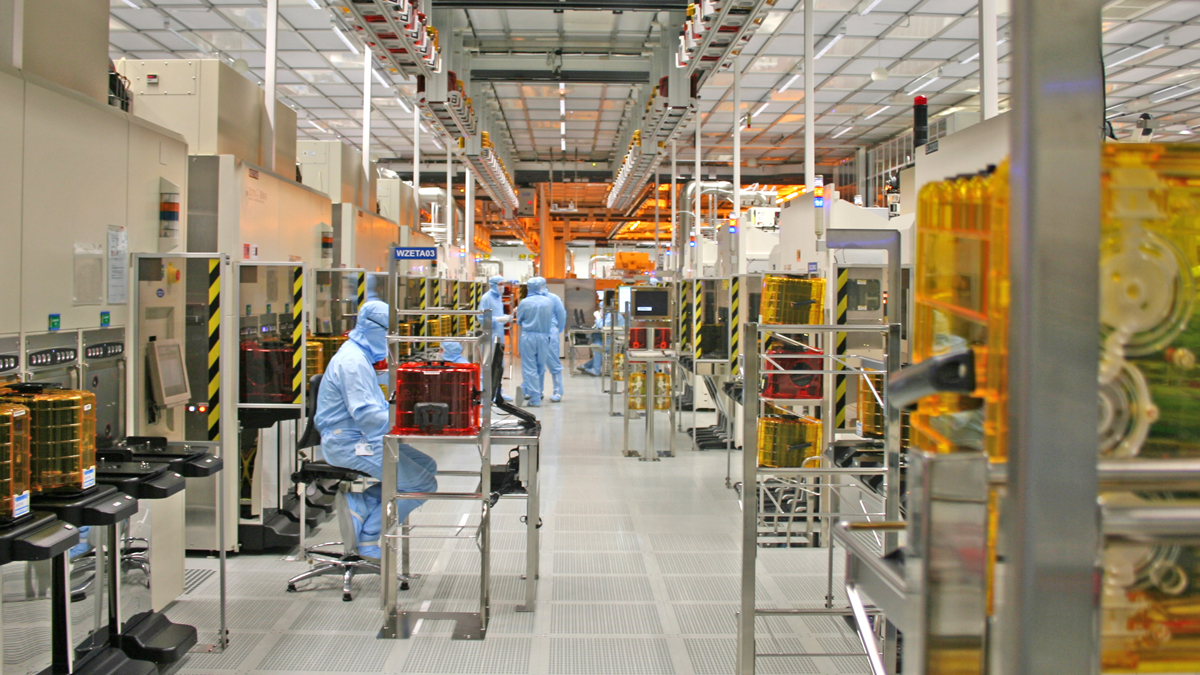

반도체

정밀도 및 금속 오염 방지가 중요한 파운드리 환경과 화학 물질 공급 작업에서 Emerson의 R500 *C-TF 센서는 적합한 솔루션이 됩니다. 이 센서는 Emerson 굴절계의 높은 정확도를 유지하고 액체와 접촉하는 부분에는 비금속 부품을 사용합니다. 탄소 강화 PTFE 하우징은 탄소 섬유의 강도와 PTFE의 내화학성을 모두 제공하여 까다로운 응용 분야에 적합한 견고하고 오염이 없는 옵션입니다.

특수 화학 용매

굴절계는 선형 측정 기능을 갖추고 있어 특수 화학 물질 및 그 용매를 분석할 수 있는 간단하고 직접적 방법을 제공합니다. PIX R 굴절계는 N-메틸-2-피롤리돈(NMP), 디메틸아세트아미드(DMA), 디메틸아미노에탄올(DMAH), 디메틸포름아마이드(DMF), 테트라메틸암모늄하이드록사이드(TMAH)와 같은 화학 물질을 비롯하여 다양한 응용 분야에서 효과적으로 활용되고 있습니다.
