압축기 서지 방지 제어 밸브
압축기 서지에 대해 보호하고 Fisher의 최적화된 서지 방지 밸브 구성요소는 안정성을 개선합니다.
압축기 서지에 대해 보호하고 Fisher의 최적화된 서지 방지 밸브 구성요소는 안정성을 개선합니다.
서지는 원심분리 압축기 피크 헤드 기능 및 최소 유량 한도에 도달하는 작동점으로 정의됩니다. 압축기 뒤의 플리넘 압력이 압축기 유출구 압력보다 높은 경우 유체는 압축기에서 방향을 전환하거나 뒤로 흐르는 경향이 있습니다. 그 결과 플리넘 압력은 줄어들며 주입구 압력이 늘고 유량이 다시 방향을 전환합니다. 그 결과 서지가 발생하고 전체 시스템이 안정적이지 않게 되면 압축기는 피크 헤드를 유지하는 기능을 잃게 됩니다. 또한 서징으로 인해 장치의 허용 가능한 최대 온도가 초과되는 지점으로 압축기가 과열되거나 활성에서 비활성으로 왔다갔다 하는 회전자 전환으로 인해 스러스트 베어링에 손상이 생깁니다.

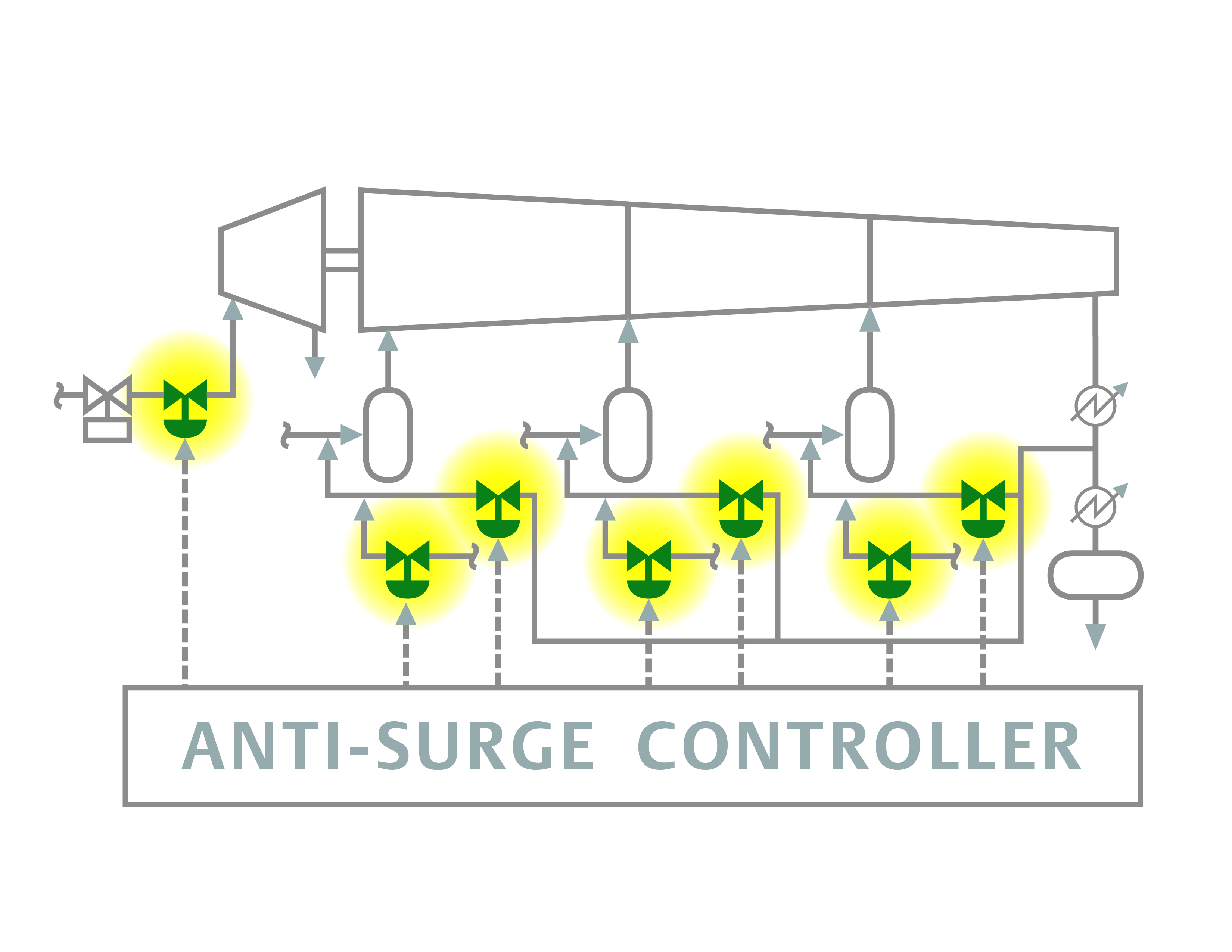

이러한 밸브는 공정 압축 단계가 서지에 도달하고 그 후에 서지 라인에 대해 작동점의 이동을 반전하는 조치를 하는 경우를 감지합니다. 이로 인해 플리넘 압력이 줄어들고 압축기를 통한 유량이 늘어 안정적인 작업 상태가 됩니다. 이는 일반적으로 재활용 라인에서 제어 밸브를 열어 달성되며 흡입 냉각기를 통해 방출 가스를 압축기의 주입구로 반환합니다. 압축기 주입구 체적 유량의 증가는 작동점을 서지에서 이동시킵니다.

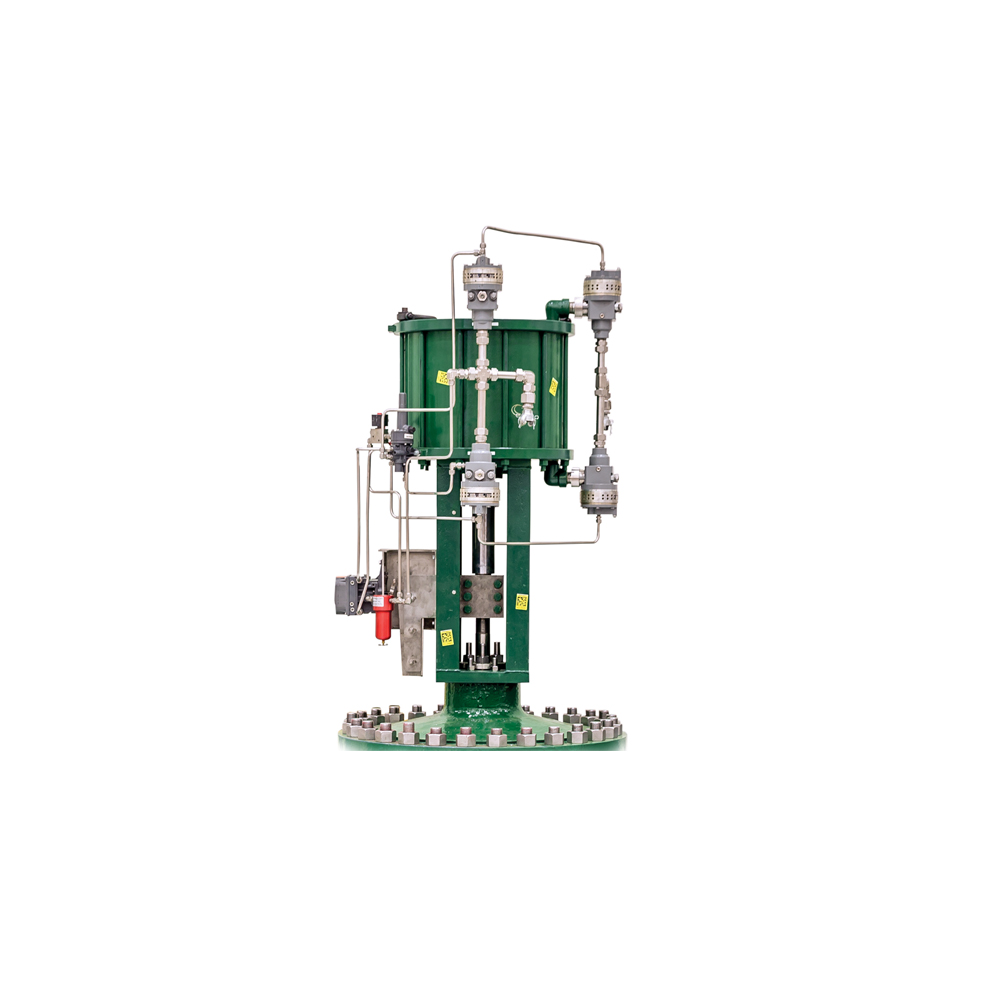

이러한 어셈블리는 일반적으로 제어 밸브, 액추에이터, 디지털 밸브 컨트롤러 및 볼륨 부스터와 같은 기타 부속품으로 구성됩니다.
이중 작동 액추에이터는 서지 방지 기술에 대한 최적의 성능을 제공합니다. 어느 방향에서든 대칭적인 성능을 제공하여 최적의 견고성과 제어 기능을 제공합니다.
체크 밸브는 밸브가 이동 정지에서 이동하는 경우 전체 속도 성능을 제공하여 1초 미만에서 필요한 용량에 도달할 수 있습니다.
소음 및 진동의 효과는 압축기를 더 손상시키고 효율성을 위협할 수 있습니다.

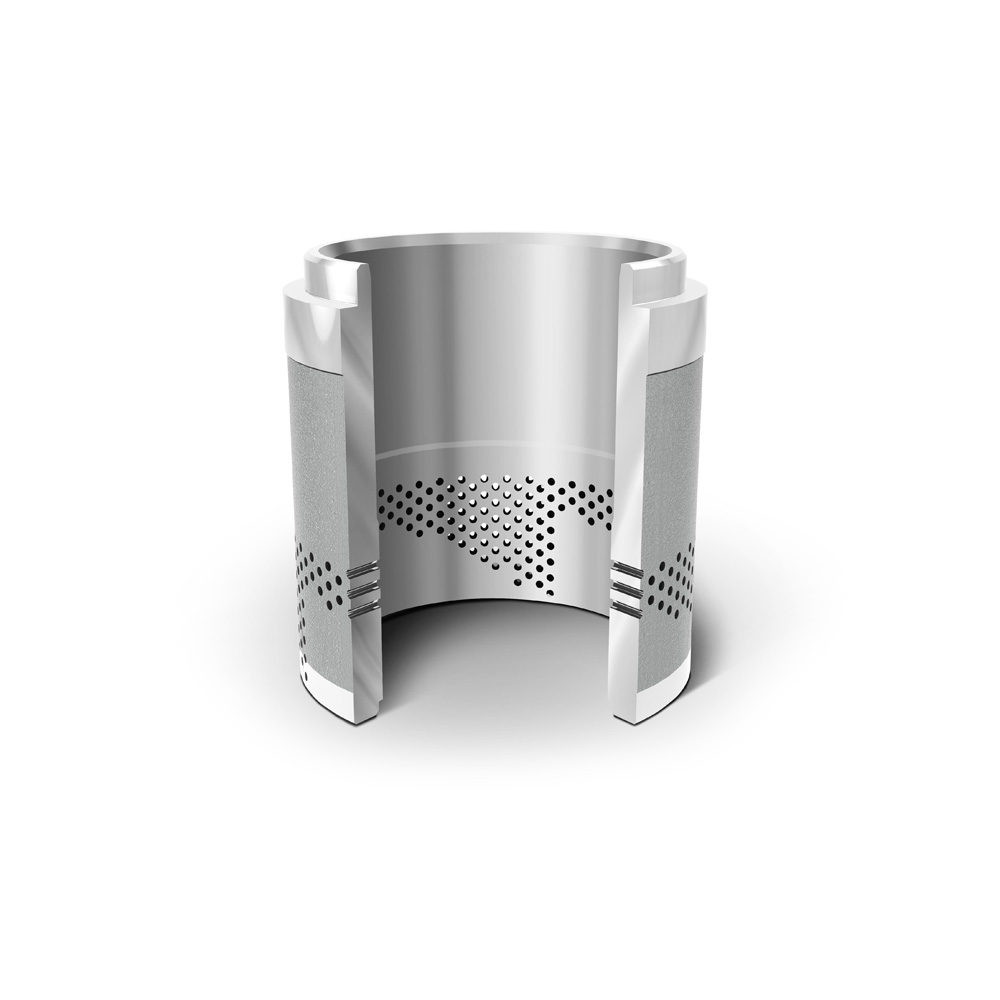

다중 경로, 다중 단계 밸브 트림은 40dBA까지 소음 레벨을 줄일 수 있습니다. 레이저 절단 디스크로 형성된 유량 패턴은 반복 가능한 소음 감쇠 및 감소된 파이프 진동을 보장하도록 도와줍니다.
진동 저항 부속품 및 튜빙은 현장에서의 오류를 줄여줍니다.
시스템이 동작하는 방법을 아는 것은 유지 관리 또는 개입이 필요한 경우를 예측하는 데 중요합니다.

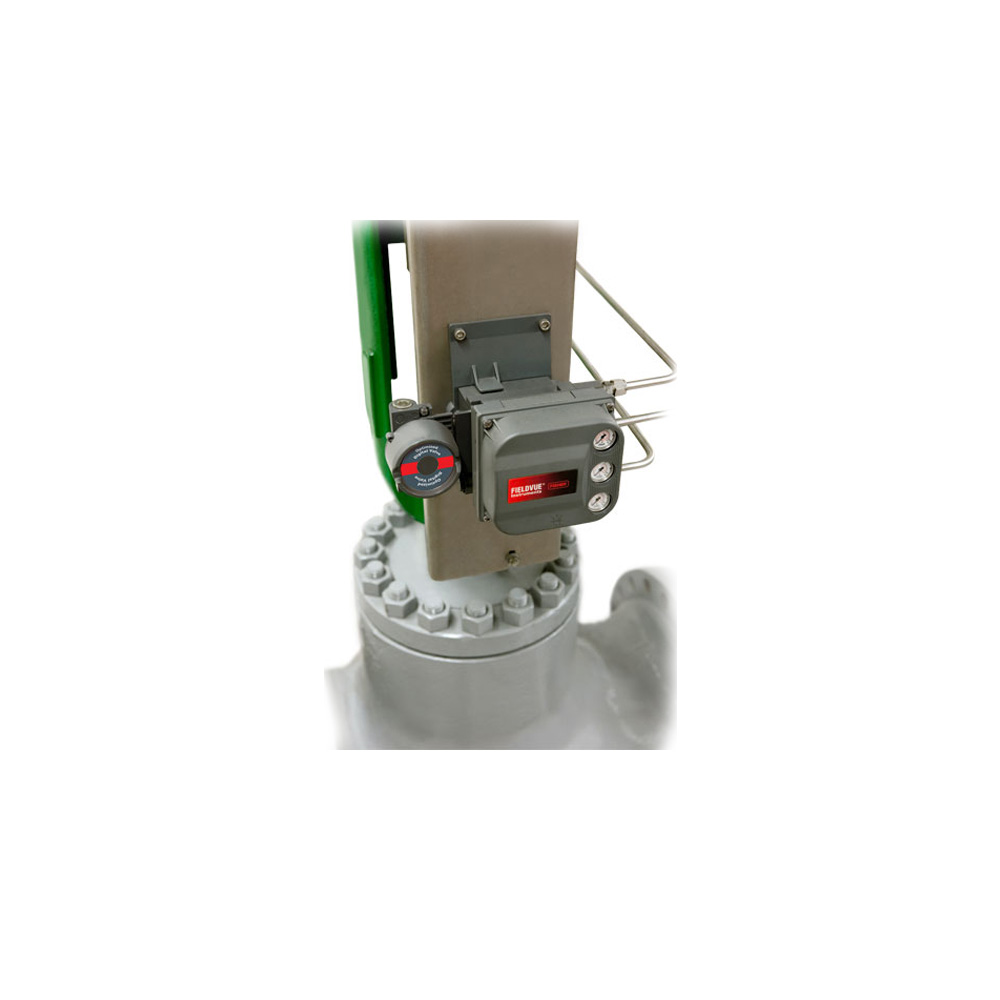

각 부분적 스트로크 검사 동안 밸브의 상태를 자동으로 확인하는 계기를 사용하여 공정에 영향을 주지 않고 밸브를 제공하는 동안 밸브 패킹 마찰, 공기 경로 누출, 밸브 고착, 액추에이터 스프링 조절 및 벤치 세트 등의 진단을 수집하고, 확인하고, 분석할 수 있습니다.
The compressor anti-surge control valve is at the center of the anti-surge recycle loop and is integral to achieving reliable compressor operation and designed to prevent compressor surge events. Learn about the main components that make up this field-proven solution.
Learn how improving your compressor anti-surge control valve performance can impact the operation of your compressor system. This webinar discusses the Fisher™ ODV Solution for Compressor Anti-Surge and shows a demo of our NPS 12x20 high performance ODV package on a simulated compressor installation in the Emerson Innovation Center in Marshalltown, IA.
