분리기 렛다운 제어 밸브 솔루션
분리기 렛다운 밸브는 열악한
환경을 견디고 중단 없는 제어를 수행할 수 있습니다.
분리기 렛다운 밸브는 열악한
환경을 견디고 중단 없는 제어를 수행할 수 있습니다.
고압 분리기 렛다운 밸브는 정유 공장에서 가장 엄격한 제어 밸브 응용 제품 중 하나이며 수소 첨가 분해(Hydrocracker) 및 수소 처리(Hydrotreater) 장치에 사용됩니다. 고온 고압 분리기(HHPS)와 저온 고압 분리기(CHPS)에는 각각 2개의 letdown 밸브가 있어 액체 및 가스 제품의 적절한 분리기 레벨을 유지할 수 있습니다. 이 밸브에는 연행 가스, 촉매 등 다수의 성분이 포함되어 있기 때문에 여러 가지 문제가 발생할 수 있습니다.
•가스 분출
•플래싱
•공동현상
•진동
•혼입 촉매
•부식성 H2S
침식, 과도한 진동, 소음 등 이러한 문제의 부정적 결과 때문에 밸브의 크기 조정 및 선택이 특히 어려워집니다.

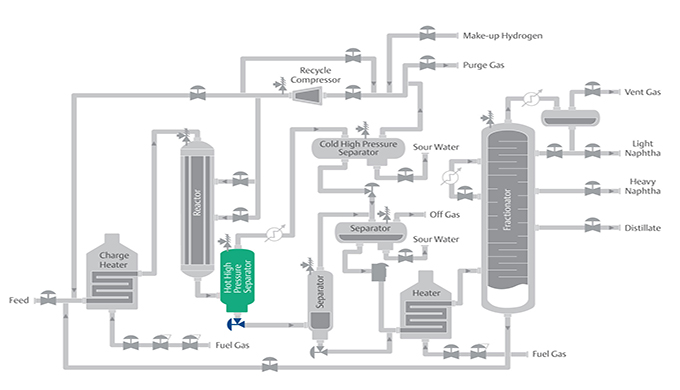

고온 고압 분리기 (HHPS)는 무겁고 가벼운 반응 생성물을 차단하고 원자로에서 렛다운하는 동안 플래시된 수소를 회수합니다. 무거운 생성물 액체는 분류 장치, 스트리퍼 또는 두 장치를 조합하여 전송합니다. 가벼운 생성물 액체는 냉각되고, 암모니아(NH3) 및 황화수소(H2S)를 흡수할 수 있도록 세척수를 주입합니다. 혼합물은 고압 분리기에 들어가기 전 재활용 가스 교환기 및 핀 팬(HHP 분리기 냉각기)을 통해 추가로 냉각됩니다.

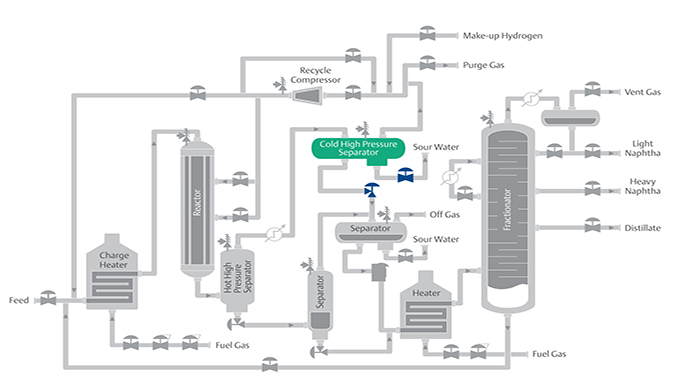

저온 고압 분리기(CHPS)는 모든 오버 헤드 가스가 재활용 압축기에 들어가기 전 고압 스크러버를 통과해 흐르도록 설계되었습니다. 비상 상황 또는 장치의 가동 중단 중에 장치를 감압하기 위해 감압 밸브를 이 라인에 위치시킵니다. 이 밸브에서는 짧은 시간 동안 관련 소음 및 진동과 함께 고압 드롭이 일어날 수 있습니다. 고압 드롭, 혼입 촉매, 2상 유체 현상 때문에 다단계 트림 밸브가 종종 필요합니다. 다중 단계, 저 소음 밸브는 이러한 조건에서 적용되어야 합니다. 이 밸브에는 일반적으로 작동 및 계측에 대한 화재 안전 요구 사항이 지정됩니다.
에머슨은 모든 분리기 렛다운 용도에 적합한 특정 Fisher™ 크기 조정 및 엔지니어링 솔루션을 보유하고 있습니다 이 솔루션은 더 많은 HHPS 렛다운 밸브 및 CHPS 렛다운 밸브에서 발생할 수 있는 가스 분출 및 플래싱 효과를 해결하도록 설계되었습니다. 공동현상, 침식, 플러그 및 누출에 대한 보호 기능을 제공합니다.

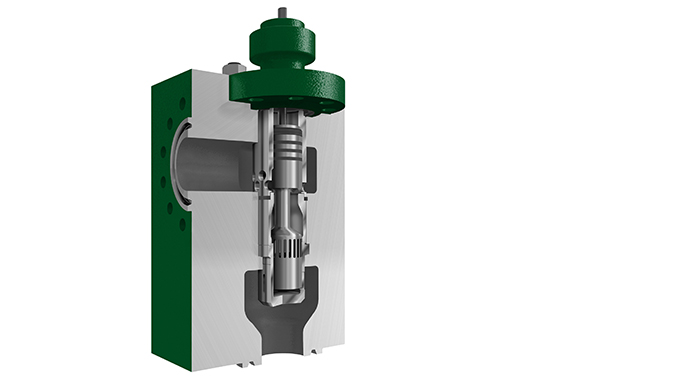

Fisher DST-G 트림은 액체가 압력 감소로 인해 용액에서 배출된 가스(가스 분출)를 용해하는 클린 또는 더티 서비스를 위해 특별히 디자인되었습니다. 분리기 렛다운 밸브에서 가스 분출은 일반적으로 유체 흐름에 의해 공동현상과 침식이라는 두 가지 피해 현상을 유발합니다. DST-G 트림은 DST 트림과 유사하게 단계적인 압력 감소를 구현하여 공동현상을 방지합니다. DST 트림과 달리 연행 가스로 인한 침식은 특수 슬롯형 하부 케이지를 통해 제어됩니다. 이 슬롯은 유량 흐름을 더 작은 소형 에너지 제트로 분리함으로써 손상을 초래할 가능성이 작아집니다.

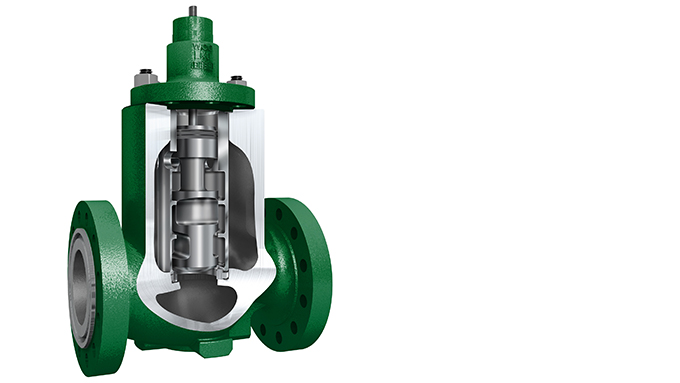

Fisher NotchFlo DST 제어 밸브는 분리기 렛다운과 같은 공동현상이 발생하기 쉬운 응용 분야에 적합하도록 설계되었습니다. 이 밸브의 트림은 다단계 축류 공정을 활용하여 압력 드롭 제어, 공동현상 방지, 혼입 입자 전달 등을 수행합니다. 또한 장기간 차단 무결성을 위해 간극 유량 침식을 방지하는 보호 시트 설계가 특징입니다.

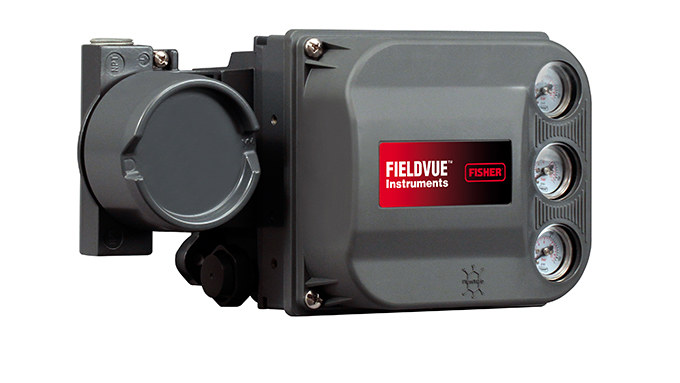

설치 후에 밸브가 제대로 작동하는지 확인하려면 Fisher FIELDVUE 디지털 밸브 컨트롤러를 사용하여 밸브 성능을 모니터링할 수 있습니다. DVC6200 디지털 밸브 컨트롤러는 잠재적인 성능 문제를 파악하기 위해 공정을 중단하지 않고 진단 리뷰를 제공할 수 있습니다. 이를 통해 밸브의 서비스 수명 동안 적절한 작동 및 철저한 차단 작업을 보장할 수 있습니다.
