  • Rosemount™ 3416 4+2 듀얼 구성 가스 초음파 유량계

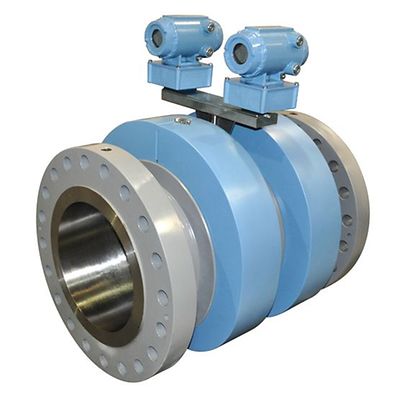

Rosemount-P-3416 4+2 Dual-Configure Gas Ultrasonic Flow Meter

Rosemount™ 3416 4+2 듀얼 구성 가스 초음파 유량계

라인 사이즈 선택
크기
견적 요청

선정 제품 설명

Rosemount 3416 4+2 초음파 유량계는 현장에서 입증된 Rosemount 4경로, 영국 가스 설계 코달 유량계(OIML R137 1&2 정확도 등급 0.5 인증)와 2경로 반사 점검 유량계의 전력 및 성능을 하나의 본체로 제공하여 경미한 유량 교란의 원인을 즉시 알려줍니다. 민감도가 뛰어난 수직 90° 경로가 손실되고 계산되지 않은 (LAUF) 가스를 크게 증가시킬 수 있는 파이프의 하단에 있는 액체와 다른 파편의 양을 빠르게 감지 추적합니다. 초고속 3410 시리즈 전자기기 풍부한 사전 진단을 생성하고 MeterLink™ 소프트웨어로 표시하여 비용이 발생하는 프로세스 업셋을 실시간으로 감지할 수 있습니다.

제품

Search
제품 검색결과 8건 중 1-8
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가
구성
작업 공간에 추가

사양

라인 크기
DN100 ~ DN600(4인치 ~ 24인치)
유체 상태
가스
정확도
4경로 유량계: 전체 교정 범위에 걸쳐 상대적인 판독의 ±0.1%
반복성
4경로 유량계: 5~100ft/s(1.5~30.5m/s)에 대해 판독의 ±0.05%
2경로 유량계: 5~100ft/s(1.5~30.5m/s)에 대해 판독의 ±0.1%
속도
일부 크기에서 125ft/s(38m/s)를 초과하는 초과 범위 성능으로 최대 100ft/s(30m/s)까지 등급이 매겨짐
작동 온도 범위
T-21 트랜스듀서: -20~100°C(-4~212°F)
T-41 트랜스듀서: -50~100°C (-58~212°F)
T-22 트랜스듀서: -50~100°C(-58~212°F) 1,034~27,579kPa(150~4,000psig)
운영 압력 범위
T-21/T-41/T-22 트랜스듀서: 689~27,579kPag (100~4,000psig)
T-21/T-41/T-22 트랜스듀서: 345kPag(50psig) Qmax 감소로 최소 작동 압력 이용 가능(제품 데이터시트 참조)
자료
탄소강 및 스테인리스 강

특징

  • 민감도가 높은 수직 진단 경로를 통해 실시간으로 파이프 하단을 따라 액체/이물질 감지
  • 민감한 30°, 단일 반사 경로로 파이프라인 벽의 빌드업을 실시간으로 감지
  • 간섭 및 소음을 방지하는 특허 트랜듀서 동기화로 신속한 유량 교란 감지
  • 일체로 작동하는 코달 및 반사 경로로 일반 모드 오류 방지
  • 벽 빌드업, 액체, 막힘 및 가스 품질 편차에 대한 공정 경보로 측정 불확실성 감소
  • 와류, 직교류, 비대칭 및 난류를 나타내는 유량 프로파일 3D 보기로 신속한 문제 해결
  • AGA 8 압축 가능성 및 AGA 10 음속의 자동 계산으로 수작업 오류 감소
  • 최신 3410 전자기기 펌웨어 업데이트에 포함된 새로운 Smart Meter Verification 기본 기능으로 이전에 데이터 분석 및 트러블 슈팅에 소비한 시간을 크게 줄입니다.
