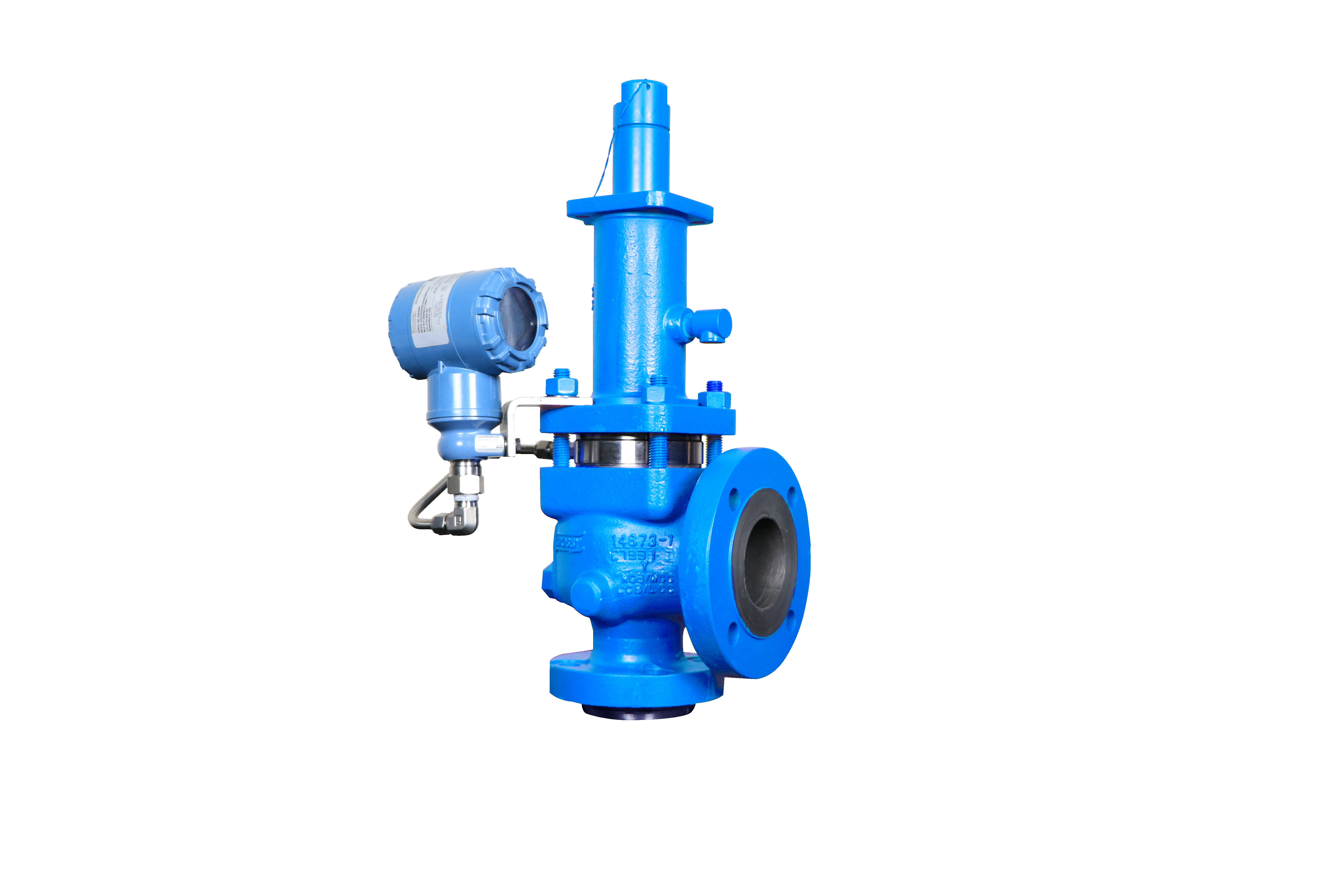

Crosby J-시리즈 벨로우즈 누출 감지 솔루션은 비산 배출(Fugitive Emissions)을 줄이고 벨로우즈 파손을 즉시 알리며 배압에 대해 균형 잡힌 작동을 보장합니다. 고해상도 이미지
새로운 Crosby 밸런스 다이어프램 및 벨로우즈 누출 감지 압력 릴리프 밸브 솔루션은 압력 배출을 줄이면서 성능, 안전성,및 신뢰성 향상
휴스턴(2022년 12월 13일) – 에머슨은 Crosby™ J-시리즈 압력 릴리프 밸브(PRV) 제품 라인을 위한 두 가지 새로운 기술을 출시했다고 발표했습니다. 첫 번째 기술은 PRV에서 벨로우즈의 필요성을 없앤 밸런스 다이어프램으로, 배압(back pressure)에 대한 균형 잡힌 작동을 제공하여 소유 비용을 낮추고 성능을 향상합니다. 두 번째 기술은 벨로우즈 누출 감지로, PRV에서 벨로우즈 파손을 원격으로 감지할 수 있으며 실시간으로 체적 배출량을 줄이고 정확하게 계산할 수 있습니다.
배압이 있는 경우 스프링 장착형 PRV는 종종 벨로우즈를 사용하여 균형 잡힌 작동을 보장합니다. 다양한 산업 및 밸브 브랜드에서 30,000개의 PRV 서비스 기록을 분석한 결과, 벨로우즈 파손 비율은 2~6% 사이인 것으로 나타났습니다. 이는 1,000개의 PRV가 있는 플랜트의 경우 20~60개의 PRV가 벨로우즈가 손상된 상태에서 작동하고 있을 수 있다는 것입니다. 가장 일반적인 벨로우즈 파손의 원인에는 과도한 배압과 급속한 작동사이클이 있습니다. 파손된 벨로우즈는 비산 배출(fugitive Emissions)을 유발하고, 설계된 설정 압력에서의 벨브 작동을 방해하여 과압으로 인한 위험 현상이 발생될 수 있습니다.

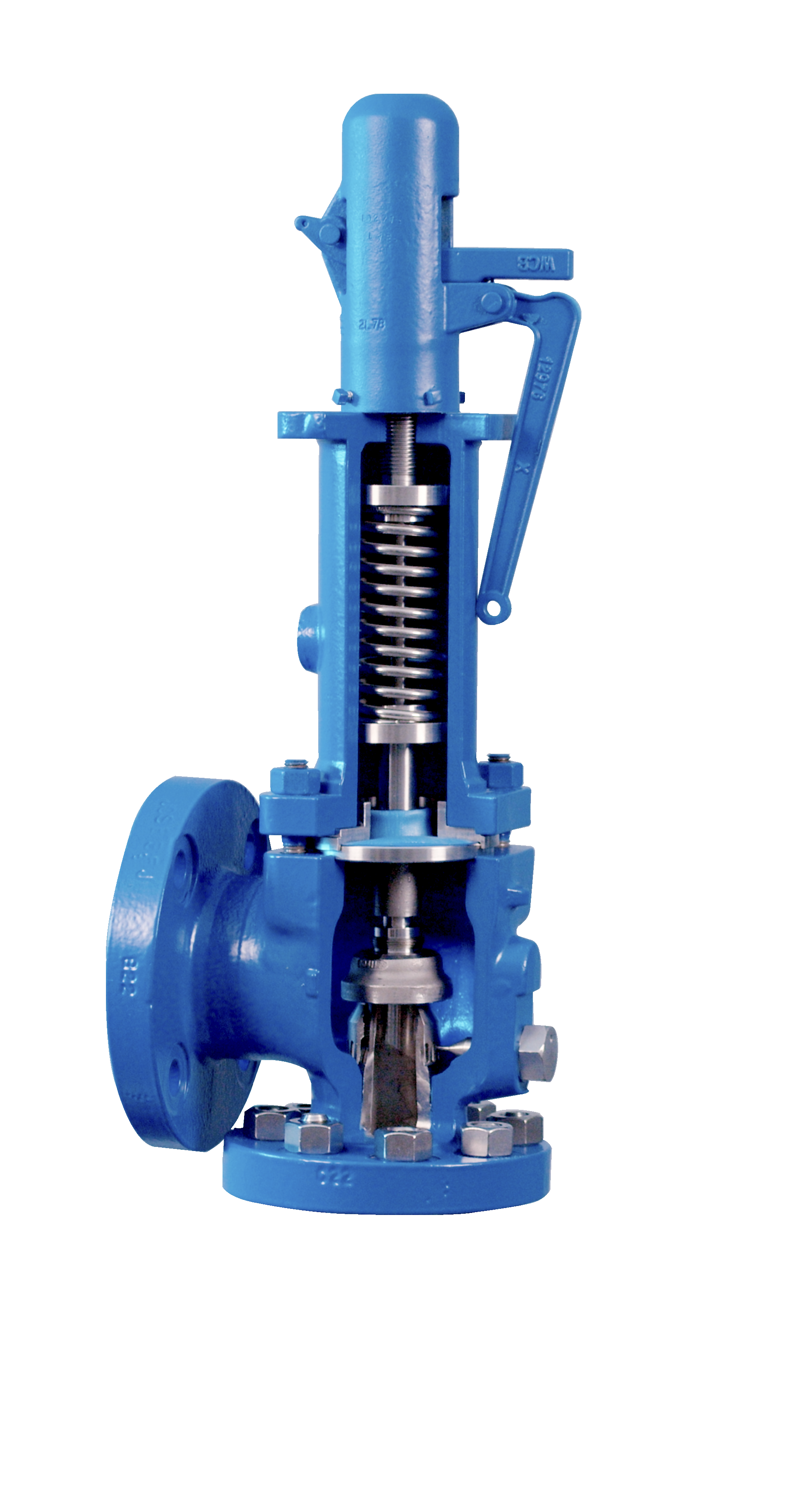

Crosby 밸런스 다이어프램은 PRV 애플리케이션에서 벨로우즈를 대체함에 따라, 벨로우즈에 의해 발생되는 여러가지 문제를 해결할 수 있습니다. 혁신적인 설계로 배압 한계를 60%에서 80%로 확장하고 Kb 배압 보정 계수를 최대 15%까지 높여 스프링 타입 PRV의 적용 범위를 확대했습니다. Kb 계수는 배압의 영향을 받는 폐쇄형 시스템에 설치될 PRV의 사이징에 사용됩니다. 배압 한계를 확장하고 Kb 계수를 높이면 종종 더 작은 밸브를 사용할 수 있습니다. 또한 다이어프램은 본질적으로 벨로우즈보다 탄력성이 높기 때문에, 더 높은 배압과 급속한 작동싸이클 애플리케이션에 적합합니다. 따라서 밸런스 다이어프램으로 업그레이드하면 유지 비용 절감이 가능하며, 신뢰성 및 안정성을 향상시킬 수 있습니다.
두 번째 기술인 벨로우즈 파손 감지 기술은 정기적인 밸브 서비스 점검을 위해 밸브를 제거하기 전까지 눈에 띄지 않았던 벨로우즈 고장 문제를 해결할 수 있습니다. 누출 감지 및 수리(LDAR) 프로그램에 PRV가 포함되지만, 누출 감지의 대상은 플랜지나 밸브시트입니다. 벨로우즈 파손으로 인한 비산 배출은 LDAR 범위에 없는 PRV 보닛 배기구로 진행됩니다. 또한 PRV는 종종 접근하기 어렵고 위험한 위치에 설치되어 있어 누출 감지가 어렵습니다.
벨로우즈 누출 감지 솔루션은 벨로우즈 파손 및 유체 배출을 감지하는 매우 안전하고 효율적인 방법입니다. 이는 백업 피스톤과 Rosemount™ 무선 또는 유선 압력 트랜스미터로 구성됩니다. 백업 피스톤은 표준 보닛 배기구보다 간극이 훨씬 작고 균형 잡힌 작동을 보장하기 때문에 벨로즈 파손 시 배출을 90% 이상 줄일 수 있습니다. 압력 트랜스미터는 실시간으로 벨로우즈 고장 및 배출량 데이터에 대한 타임스탬프 알림을 즉각적으로 제공합니다.
두 가지 신기술은 기존 Crosby J-시리즈 PRV의 업그레이드 키트로 제공되며, 또한 이 기능이 적용된 새 PRV를 구입할 수 있습니다.
"전세계적으로 지속 가능성이 점점 더 강조됨에 따라, 증가되는PRV는 대기 중으로 배출을 줄이기 위해 플레어 시스템과의 연결이 필요합니다. 결과적으로 높은 배압은 기존 PRV 디자인의 한계를 뛰어 넘어야 할 것이며, 밸런스 다이어프램 및 벨로우즈 누출 감지 기술은 이를 충족시켜 줄 것입니다.”라고 에머슨 압력 매니지먼트 사업부 사장인 Judson Duncan이 말했습니다.
밸런스 다이어프램 및 벨로우즈 누출 감지 솔루션에 대한 자세한 내용은 https://go.emersonautomation.com/ReinventingPRVs를 참조하십시오.
