Rosemount 5300 레벨 트랜스미터

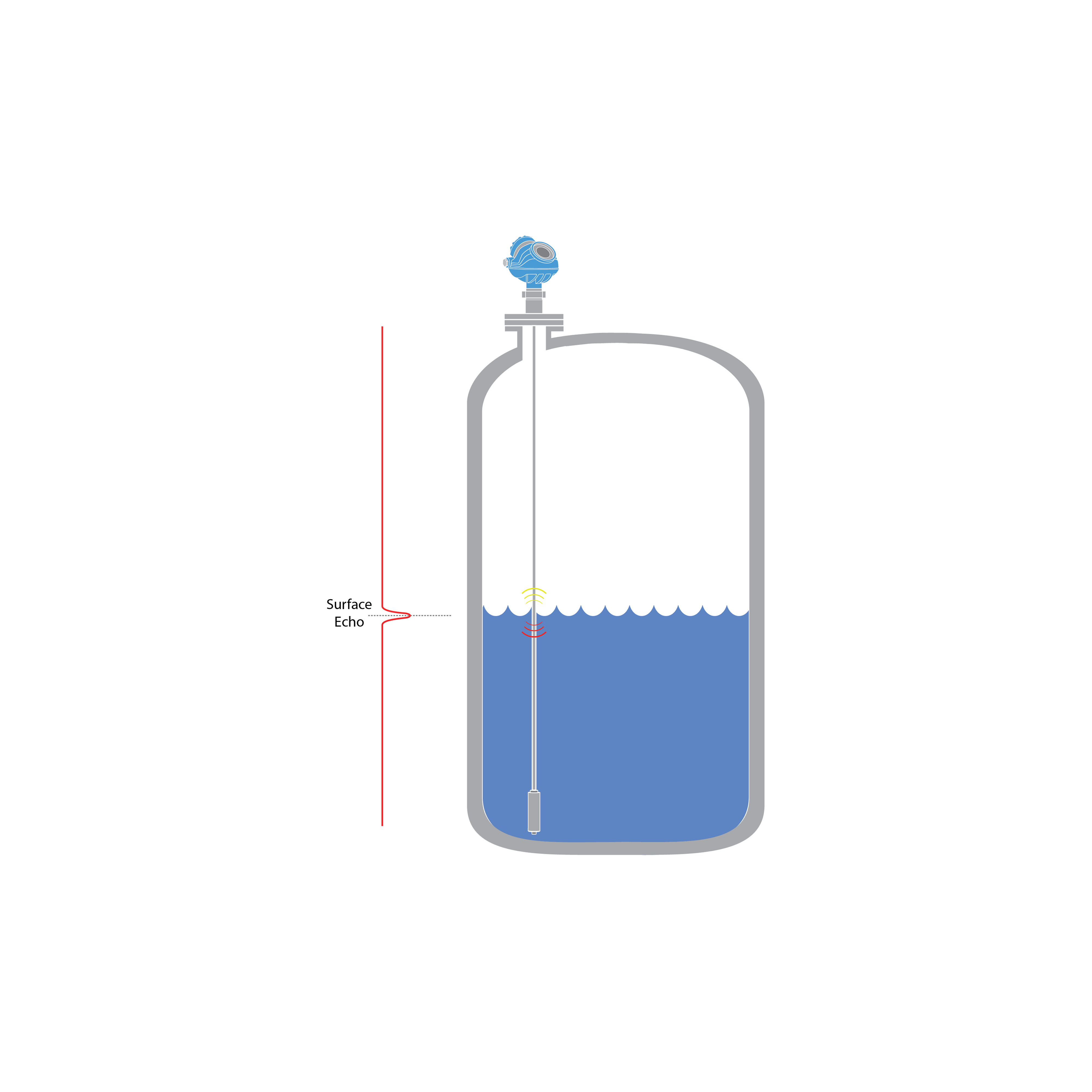

여타 테크놀로지와는 달리 유도파(Guided Wave) 레이더는 계면을 식별할 수 있습니다. 밀도가 다른 두 가지 이상의 매체가 있을 때 계면은 두 개의 레이어를 생성합니다. 계면 측정은 상위 레이어가 있는지 혹은 얼마나 있는지 알아야 하는 응용 분야에서 필요합니다.

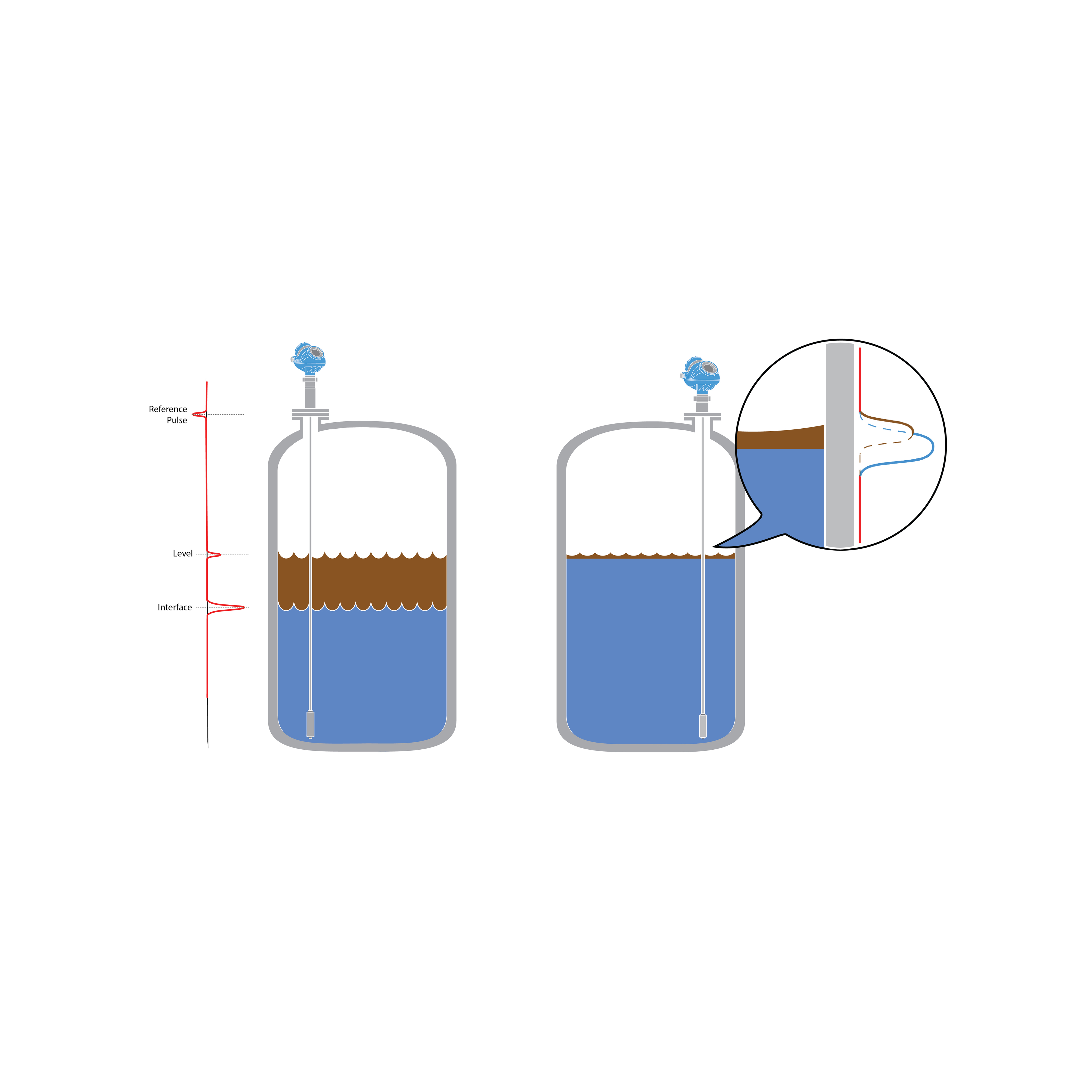

Rosemount 5300은 일반적으로 하나로 보이는 두 표면을 감지하고 구별할 수 있는 피크-인-피크(Peak-in-Peak) 씬 레이어 감지 기술을 사용합니다. 고급 알고리즘을 통해 상단에서 1인치(25mm) 아래까지 감지할 수 있습니다.

다이렉트 스위치 기술은 열악한 조건에서도 더 신뢰할 수 있고 안정되게 측정하고 더 안전하게 운영할 수 있도록 신호 강도를 강화하는 고유한 기능입니다.

훨씬 강력해진 신호가 사용자에게 더 친숙한 장치로 전달되어, 어플리케이션 유연성이 향상됩니다. 또한 더 일반적이지만 유지보수 작업이 더 많이 필요한 코엑시얼(coaxial) 프로브 대신 유지보수 작업이 적은 단일 리드(lead) 프로브를 사용할 수 있습니다.

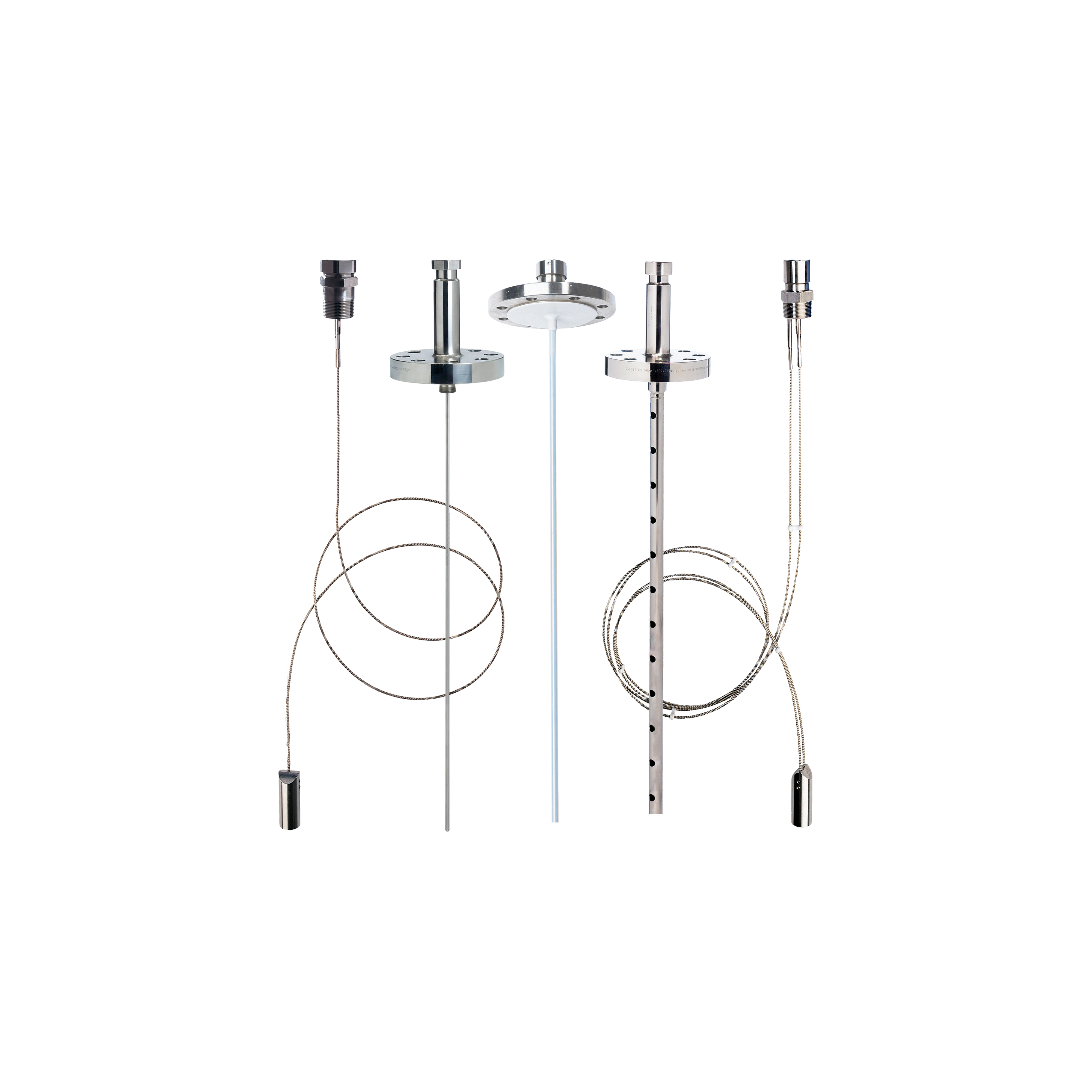

유도파(Guided Wave) 레이더는 단일 리드, 이중 리드 또는 코엑시얼(coaxial) 프로브를 사용합니다. 이는 유연성이 뛰어나고 견고하며 세분화 가능하고, 대부분의 용도에 맞도록 다양한 유형의 재료로 제작할 수 있습니다.

단일 리드 프로브는 가장 일반적이며 점성이 높거나, 걸쭉하거나, 오염된 매체에 적합하며, 빌드업에 대한 저항이 가장 강합니다. 코엑시얼(coaxial) 프로브는 방해가 되는 물체가 있거나, 난류, 길고 좁은 노즐, 또는 병목 모양의 케이지인 경우에 적합합니다. 이중 리드 프로브는 점성이 있거나 주변에 물체가 있는 경우 적합합니다.

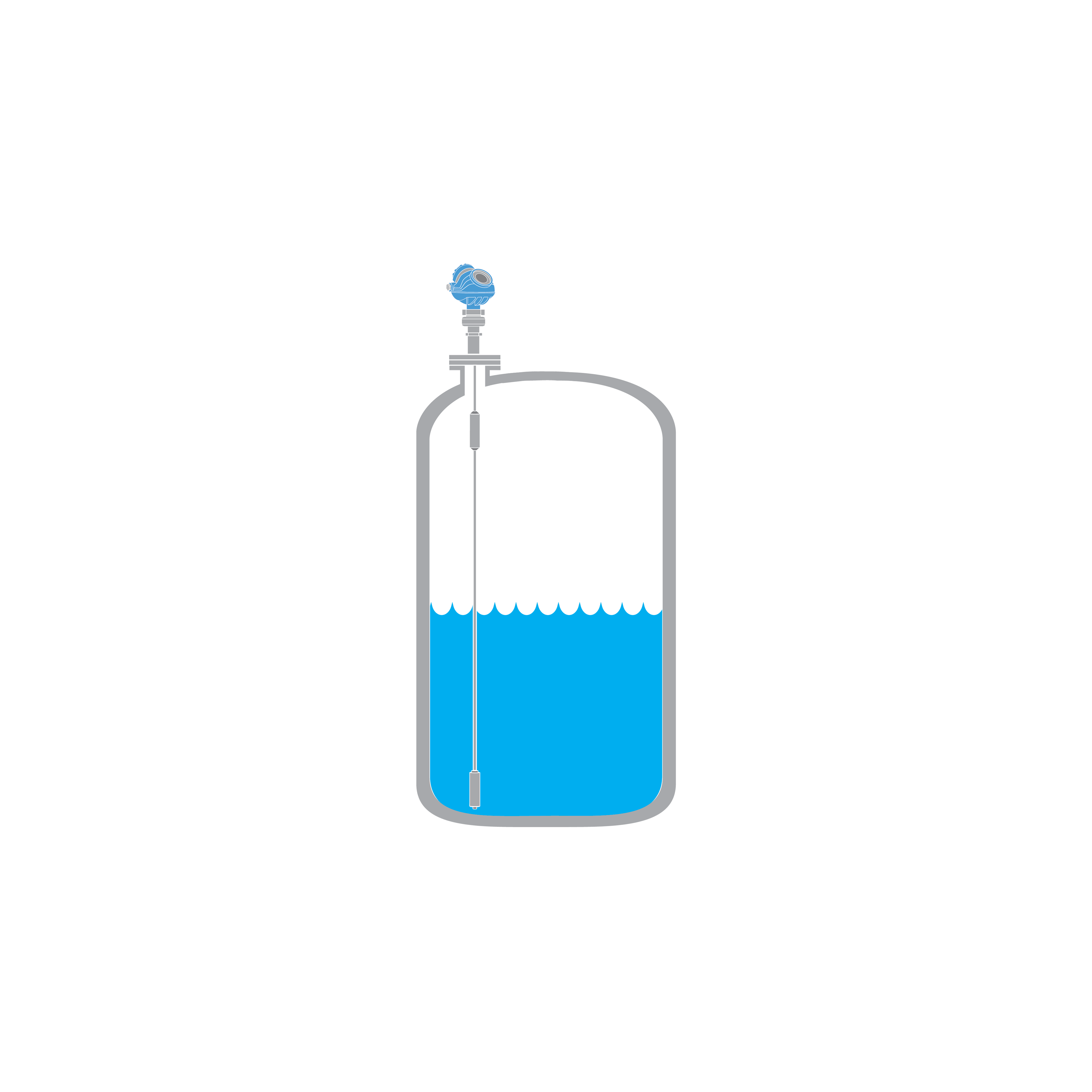

테스트 간 안전 작동을 보장하기 위해 탱크에 오르거나 레벨을 변경하지 않고 측정 무결성을 확인합니다. 검증 리플렉터를 사용하여 DCS에서 94% 범위 내의 포괄적인 2점 원격 입증 테스트를 수행할 수 있습니다. 이는 위험 최소화와 분 단위로 안전을 극대화하기 위해 탱크 레벨을 잠재적으로 위험한 수준으로 올리지 않고 작동 중에 수행할 수 있습니다.

대형 코엑시얼(coaxial) 프로브는 표면의 흔적을 잃지 않으면서 비우고 채운 후 다시 시작하는 동안 신뢰도가 높은 레벨 및 계면 측정이 가능하도록 설계되었습니다.

더 강한 신호를 내보내고 수신할 수 있는 기준 펄스는 사용하지 않으며, 다이렉트 스위치 기술과 함께 사용할 때 장치의 신뢰성을 확신할 수 있습니다. 이음매 없는 슬롯은 전체 측정 범위에서 정확한 계면 측정을 제공합니다.

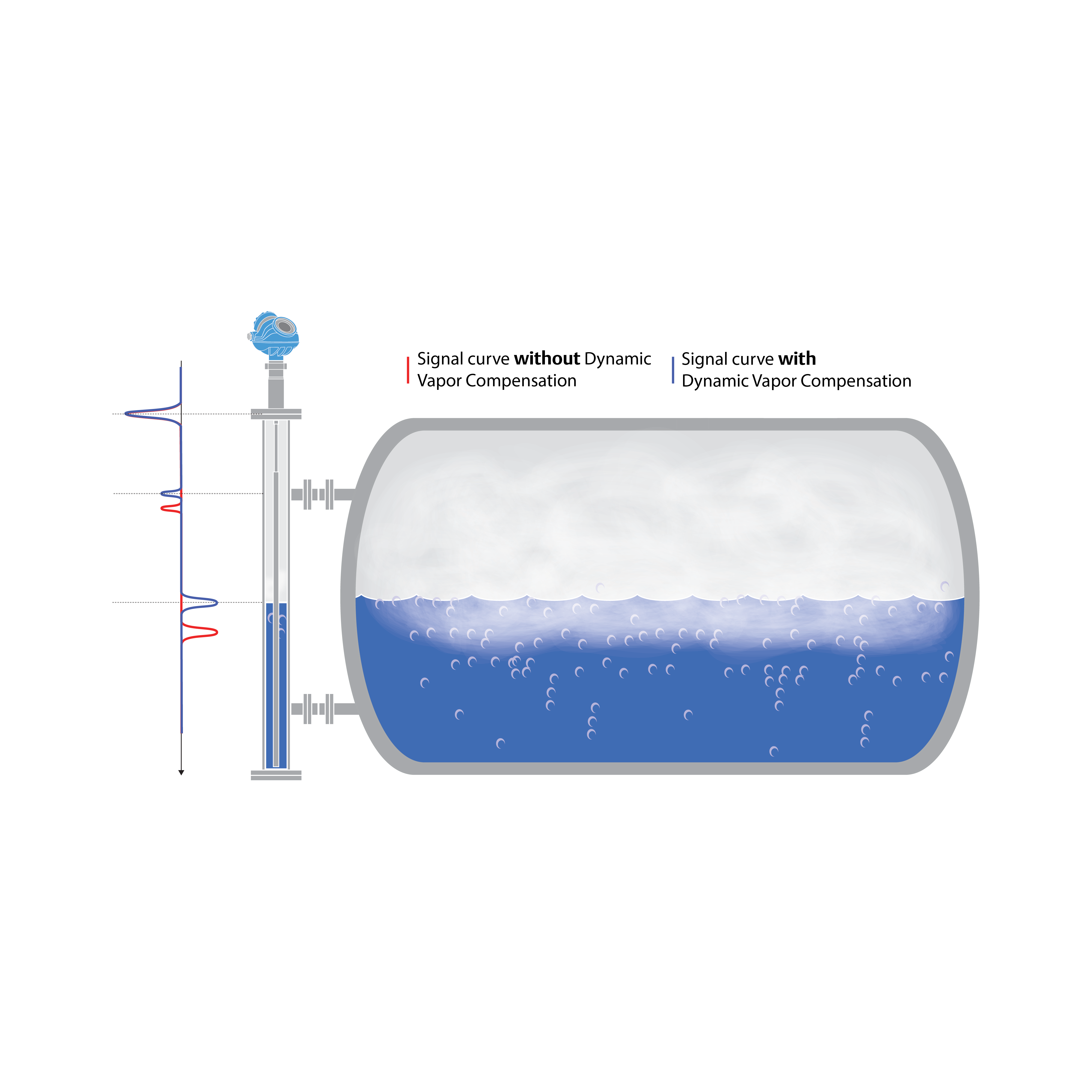

포화 증기 어플리케이션 및 극심한 운영 조건에서는 강력하고 정확한 레벨 측정이 필요합니다. 다이나믹 증기 보상(Dynamic Vapor Compensation)은 이러한 어플리케이션에서 높은 수준의 정확도로 측정할 수 있는 기능입니다.

마이크로웨이브 펄스는 대기에서 보다 포화 증기에서 더 느리게 움직이므로, 표면이 실제보다 낮게 보입니다. 통합된 참조 반사경이 장착된 프로브를 사용하여 Rosemount 5300에서는 증기 유전 상수와 증기의 펄스 속도를 사용하여 실제 레벨을 찾습니다.

Signal Quality Metrics는 프로브 코팅/증가를 추적하고 무거운 포밍으로 인해 문제가 발생하는 경우 반응하여 잠재적 문제가 발생하기 전에 운영자에게 사전 예방식으로 경보를 보내는 고유한 진단 기능입니다.

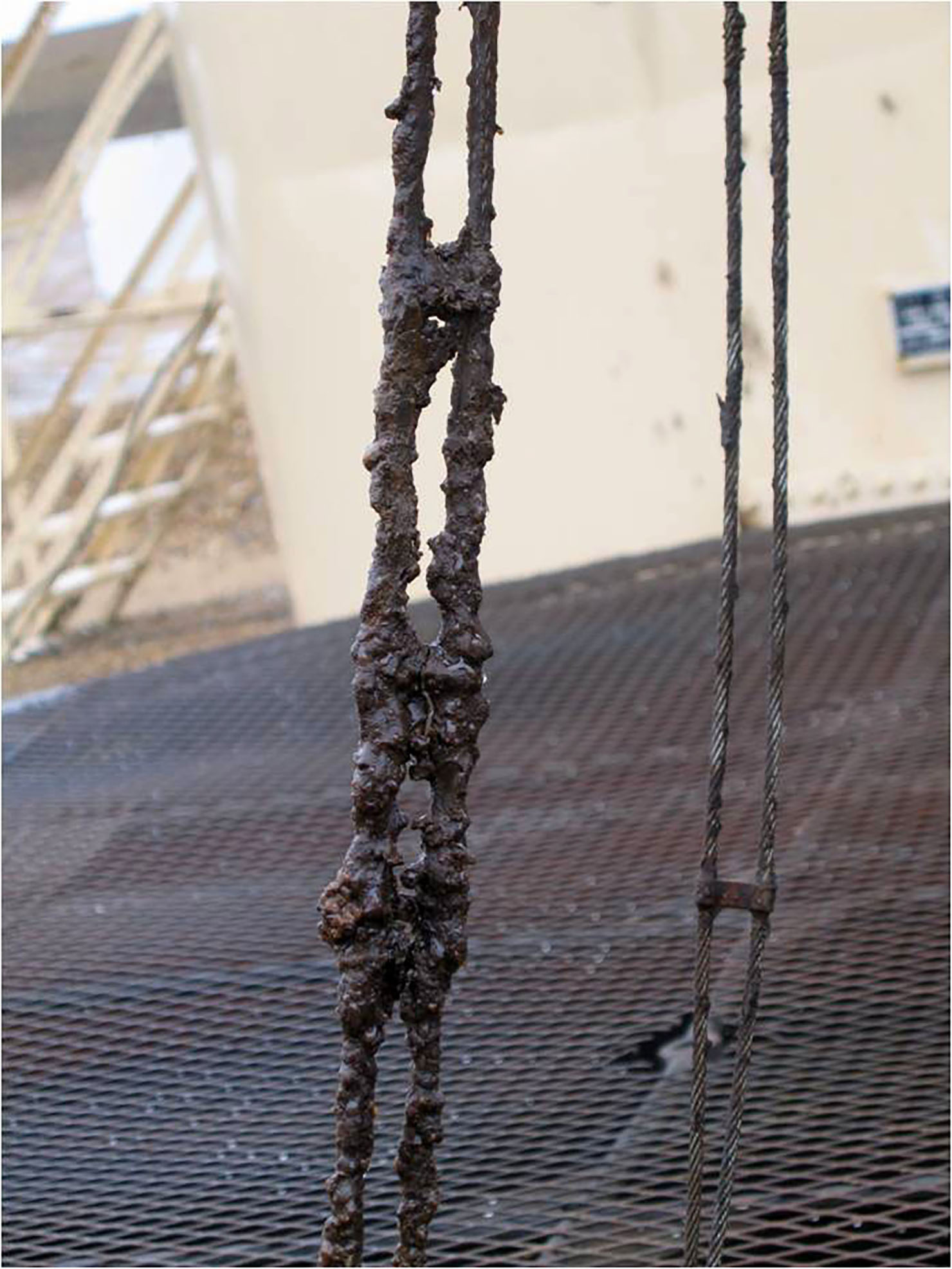

점착성 제품은 프로브가 코팅되도록 할 수 있습니다. 코팅이 너무 두꺼워지면 레벨 신호가 약해지므로 유지보수를 수행해야 합니다. Signal Quality Metrics를 사용하면 운영자가 신호 품질을 추적하고 품질이 저하될 때 알림을 받을 수 있습니다.

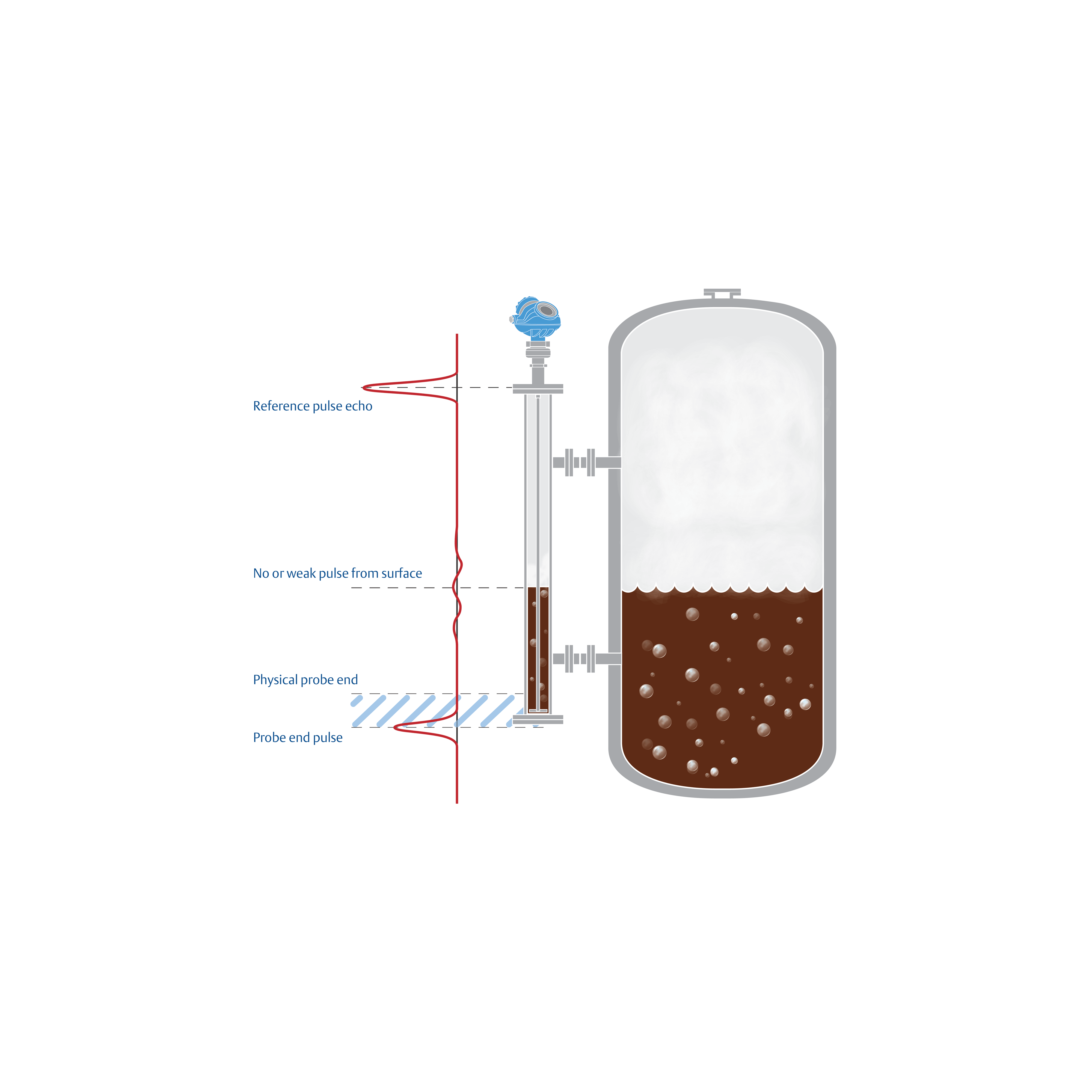

프로브 말단 투사(Probe End Projection)는 신호가 저하될 때 레이더가 여러 측정 모드 간에 원활한 전환을 하며 신호를 계산할 수 있도록 합니다. 레이더파 전파속도는 매체의 유전상수에 따라 달라지며, 프로브의 정확한 길이를 알면 프로브 말단의 반사를 이용하여 레벨을 계산할 수 있습니다.

프로브 말단 투사(Probe End Projection)를 통해 Rosemount 5300은 유전 상수가 매우 낮고, 거리가 매우 긴 응용 분야도 원활히 처리할 수 있습니다.
